Способ непрерывного изготовления металлических полых заготовок и устройство для его осуществления

Способ непрерывного изготовления металлических полых заготовок и устройство для его осуществления

Иллюстрации

Показать все

Реферат



1. Способ непрерывного изготовления заготовок, преимущественно трубных, включающий подачу жидкого металла в кристаллизатор, воздействие на него вначале кристаллизации вращательным магнитным полем, вторич ное охлаждение и непрерывное вытягивание полученной заготовки с постоянным усилием, отличающийся тем, что, с целью повьппения качества заготовки, ее жидкую фазу подвергают вторичному воздействию электромагнитным полем в районе мениска металла, а систему сифонный канал и кристаллизатор - колебанию .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1В <И>

g(51) В 22 D 11/00 В 22 D 11/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИ ""

И IlATEHTY ""х,, (21 ) 3342892/22-02 (22) 16. 10. 81 (31 ) 82874 (32) 20.10.80 (33) Люксембург (46) 15.04.84. Бюл. У 14 (72) Поль Метц и Норберт Каель (Люксембург) (71) Арбед С.А. (Люксембург) (53) 621.746.27:621 746.047 (088.8) (56) 1. Патент Люксембурга У 79444, кл. В 30. 13.132, 1978.

2. Авторское свидетельство СССР

Ф 275326, кл. В 22 D 11/14, 1961. (54) СПОСОБ НЕПРЕРЫВНОГО ИЗГОТОВЛЕНИЯ МЕТАЛЛИЧЕСКИХ ПОЛЫХ ЗАГОТОВОК

И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ. (57) 1. Способ непрерывного изготовления заготовок, преимущественно трубных, включающий подачу жидкого металла в кристаллизатор, воздействие на него вначале кристаллизации вращательным магнитным полем, вторичное охлаждение и непрерывное вытягивание полученной заготовки с постоянным усилием, о. т л и ч а ю— шийся тем, что, с целью повьппения качества заготовки, ее жидкую фазу подвергают вторичному воздействию электромагнитным полем в районе мениска металла, а систему сифонный канал и кристаллизатор — колебанию.

1087056

2. Способ по п.1, о т л и ч а юшийся тем, что первичное поле представляет собой поле частотой

5-15 Гц.

3. Способ по п.1, о т л и ч а юшийся тем, что жидкий металл в сифонном канале подвергают нагреву.

4. Способ по пп. 1 и 2, о т л ич а ю шийся тем, что вторичное поле представляет собой поле частотой 50 Гц.

5..Устройство непрерывного изготовления металлических полых заготовок, преимущественно трубных, содержащее металлоприемник„ сифонный канал, водоохлаждаемый кристаллиИзобретение относится к металлургии, конкретнее к непрерывному литью трубных заготовок.

Известен способ получения заготовки, заключающийся в том, что в герметичной емкости с жидким металлом создается давление, и металл поступает в кристаллизатор, где происходит его затвердевание и непрерывное вытягивание полученной полой 10 заготовки. При этом потоку жидкого металла придается вращательное движение в зоне начала кристаллизации j1j.

- Известно устройство для непрерывного литья трубных заготовок, содер- 1$ жащее металлоприемник, сифонный канал для подачи жидкого металла, электромагнитную катушку, водоохлаж- даемый кристаллизатор и механизм вытягивания заготовки (2) .

Недостатком известного способа и устройства для непрерывного литья трубных заготовок является невозMoxHocTb обеспечения постоянного уровнй металла в зоне кристаллизации,25 что приводит к разрыву заготовки или ее разнотолщинности и, KcLK следствие, к ухудшению качества получаемой трубной заготовки.

Цель изобретения — повышение качества заготовки.

Поставленная цель достигается тем, что согласно способу непрерывно.

ro изготовления заготовок, преиму" затор с размещенной вокруг него первой электромагнитной катушкой, систему вторичного охлаждения и механизм вытягивания слитков, о т л ич а ю щ е е с я тем, что, с целью повышения качества заготовок, оно снабжено столом и второй электромаг нитной катушкой, установленной над .кристаллизатором, причем на столе размещен сифонный канал с кристал1лизатором с воэможностью вертикального колебательного. движения.

6. Устройство по п.1» о т л и— ч а ю щ е е. с я тем, что оно снабжено смазочным кольцом, установленным на кристалпизаторе. щественно трубных, включающему подачу жидкого металла в кристаллиэатор, воздействие на него вначале кристаллизации вращательным магнитным полем, вторичное охлажение и непрерывное вытягивание полученной заготовки с постоянным усилием, жидкую фазу заготовки подвергают вторичному воздействию электромагнитным полем в районе мениска металла, а систему сифонный канал и кристаллизатор — колебанию.

Кроме этого, первичное поле представляет собой поле частотой 5-15 Гц.

Жидкий металл в сифонном. канале подвергают нагреву.

Вторичное поле представляет собой поле частотой 50 Гц.

Устройство непрерывного изготовления металлических полых заготовок, преимущественно трубных, содержащее металлоприемник, сифонный канал, водоохлаждаемый кристаллизатор с размещенной вокруг него. первой электромагнитной катушкой, систему вторичного охлаждения и механизм вытягивания, снабжено столом и второй электромагнитной катушкой, установленной над кристаллизатором, причем на столе размещен сифонный канал с кристаллиэатором с возможностью колебательного движения.

Кроме этого, устройство снабжено

; смазочным кольцом, установленным на кристаллизаторе.

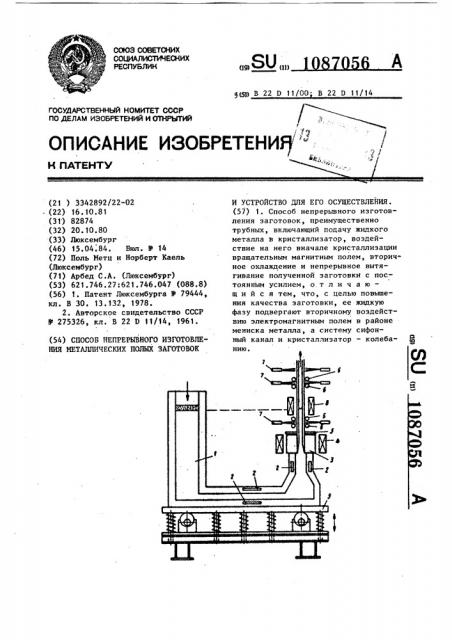

На чертеже представлено предлагае мое устройство. 5

Устройство содержит сифонный канал 1, устройство для подогрева металла 2, водоохлаждаемый кристаллизатор 3, электромагнитную катушку 4, кольцо для подачи смазки 5, 10 направляющие и вытягивающие ролики

6, систему вторичного охлаждения 7, вторую электромагнитную катушку 8, стол для создания колебательного движения 9.

Устройство работает следующим об

1 разом.

Составитель Э.Шитов

Редактор Л.Авраменко Техред Т.Маточка Корректор М.Шароши

Заказ 2274/53 Тираж 775 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Жидкий металл иэ разливочного ковша (не показан) подается в сифонный канал 1, где подвергается двукратному подогреву устройствами

2. В зоне кристаллиэатора 3 ему придается вращательное движение при

108l056 4 электромагнитной катушки 4, где одновременно происходит частичное затвердевание заготовки, Затем заготовка с жидкой сердцевиной вытягивается с помощью устройства 6 и попадает в зону второй электромагнитной катушки 8, где жидкой сердцевине придается во второй раз вращательное движение с образованием глубокого мениска на уровне, соответствукищем уровню металла в сифонном канале, при этом все узлы установки совершают колебательное движение.

Повышение качества отливаемой заготовки происходит за счет создания глубокого мениска, при помощи которого появляется BosMoxHocTs регулирования толщины стенки отли20 ваемой заготовки, а также сообщения колебательного движения системе, в результате чего происходит залечивание микротрещин (разрывов корочки).
