Устройство для контроля за истечением жидкости

Устройство для контроля за истечением жидкости

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЗА ИСТЕЧЕНИЕМ ЖИДКОСТИ, содержащее сийтему подачи жидкости, раму, распылитель , подвижный и неподвижный электрические контакты, блок питания, выключатель и сигнальный прибор, отличающееся тем, что, с целью упрощения конструкции, подвижный электрический контакт установлен на боковой поверхности распылителя вьвпе Mstta распьша, причем распылитель установлен на раме шарнирно свозмойностью колебаний в вертикальной .плоскости и соединен гибким патрубком с системой подачи жидкости.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИИ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

10 (21) 3436359/30-15 (22) 04.05.82 . (46) 23.04,84. Бюп. В 15 (72) 3. И. Пискоэуб, А. И. Бобровник

А. В Вавилов, А, И. Немчеико, Б. А. Грицик и В. Ф. Чабан (71) Белорусский ордена Трудового

Красного Знамени политехнический институт (53) 631..347.3 (088.8) (56) i. Авторское свидетельство СССР

Ф 2ф6447, кл. А 01 M 7/00, 1967;

2. Авторское свидетельство СССР

11 238949, кл А 01 М 7/00, 1968..„SU„„1 7126 А

Зюр A Ol М 7 00 ° А 01 С 17 00 (54)(57) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЗА

ИСТЕЧЕНИЕМ ЖИДКОСТИ, содержащее систему подачи жидкости, раму, распылитель, подвижный и неподвижный электрические контакты, блок питания, выключатель и сигнальный прибор, о тл и ч а ю щ е е с я тем, что, с целью упрощения конструкции, подвижный электрический контакт установлен на боковой поверхности распыпителя выше места распыла, причем распылитель установлен на раме шарнирно с воэможностью колебаний в вертикальной плоскости и соединен гибким патрубком с системой подачи жидкости.

Ф 1087126

Изобретение относится к сельско- ства для контроля за истечением жндкохозяйственному машиностроению, в част- сти. ности к устройствам для контроля за Устройство включает приемный гибистечением жидкости из распыпителей кий патрубок I, соединенный с распыопрыскивателей. лителем 2, который установлен шарнирИэвестен опрыскиватель, включающий но на оси 3, связанной через боковины резервуар, устройство для дозировки 4 рамой $. В нижней части распылителя расхода жидкости и распыливающий ор- 2 вмонтирована насадка 6, на боковой ган T 13. поверхности которой несколько выше от

Недостатком известного устройства 0 места распыпа жидкости установлен опрыскивателя является отсутствие . подвижный электрический контакт 7, контроля за истечением жидкости. При сопряженный с неподвижным контактом 8, засорении одной из магистралей пре- который с помощью проводов 9 связан с кращается подача жидкости к распыли- блоком 10 питания, выключателем 11 и вающему органу, и опрыскиватель, пе- >> сигнапьным прибором - лампочкой 12, ремещаясь по полю, перестает вносить размещенной в кабине трактора. рабочую жидкость на обрабатываемую Устройство дпя контроля sa истече" поверхность, образуя огрехи. кием жидкости работает спедующим обНаиболее близким по технической разом.

/ сущности к изобретению является уст- . Рабочая жидкость из приемного гнб.ройство для контроля за истечением когошатрубка 1 под давлением постуйажидкости, включающее систему подачи етв распылитель 2, а затем в насадку жидкости, раму, распыпитель, под- 6, В результате реактивного действия вижный и неподвижный электрические возникшей струи в насадке 6 расныконтакты, блок питания, выключатель. pg литель 2 поворачивается вокруг оси 3, и сигнальный прибор t 21. размыкая контакты 7 и 8. При этом при

Недостатком известного устройства замкнутой цепи с помощью выключателя является его сложность и громоздкость. 1! лампочка 12 гаснет..Если патрубок

На изготовление корпуса, рычага проти- или распылитель засорился, жидкость вовеса и приемной воронки требуются перестает распыляться, сила, откло30 дополнительные трудозатраты и расход няющая распылитель в сторону, исчез" нет, и контакт 7 замкнется с неподвиж-! ным контактом 8. При этом в кабине Целью изобретения является упроще- трактора загорается лампочка,.оповение конструкции устройства. щашщая оператора о засорении системы.

Поставленная цель достигается тем,з Предлагаемое устройство является что в устройстве, включающем систему простым, компактным. На его выполнение подачи жидкости, распылитель., подвиж- затрачивается минимум материалов. При ный и неподвижный электрические кон- этом используется сила вытекающей под такты, блок питания, выключатель и давлением HS насадки жидкости на полез" сигнальный прибор, подвижный электри- ную работу устройства для контроля sa ческий контакт установлен на боковой ее истечением, Расположение подвиж. поверхности распылителя выше места ного контакта на боковой поверхности распыпа, причем распылитель установ- корпуса распылителя несколько выше от лен на раме шарнирно с возможностью места распыпа жидкости, и установка колебаний в вертикальной плоскости 4 .распылителя на оси шарнирно с возможи соединен гибким патрубком с систе- ностью колебания- в вертикальной плоскомой подачи жидкости. сти позволяет наиболее эффективно

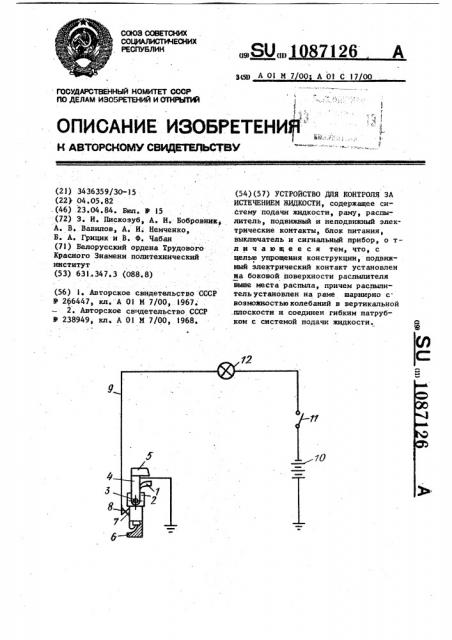

На чертеже показана электрическая испольэовать возникающую силу и наи технологическая схема работы устрой" дежно размыкать и замыкать контакты.

Составитель Н. Евсеев

Редактор Н. Пушненкова Техред В.Далекорей Корректор С.Шекмар

Заказ 25!7/2 Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

ll3035, Москва, Ж-35, Раушская наб., д. 4/5

Фнлнян 1П111 "Патент", r. Ужгород, ул. Проектная, 4
