Устройство для нанесения покрытия на внутреннюю поверхность изделия методом окунания

Устройство для нанесения покрытия на внутреннюю поверхность изделия методом окунания

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ. ПОКРЫТИЯ НА ВНУТРЕННЮЮ ПОВЕРХНОСТЬ ИЗДЕЛИЯ МЕТОДОМ ОКУНАНИЯ, содержа13 s..-jrLKA щее ванну, средство крепления изделия и дренажную трубку для стравливания воздуха из полости изделия. в атмосферу с поплавком, отличающееся тем, что, с целью улучшения условий эксплуатации, входной участок дренажной трубки выполнен гибким и, на нем установлен поплавок. 2. Устройство по п. 1, отличающееся тем, что, с целью предотвращения засорения дренажной трубки, оно снабжено источником сжатого воздуха, соединенным с дренажной трубкой через золотник с контактHsw элементом, взаимодействующим с (Л закрепленным на ванне у/пором.

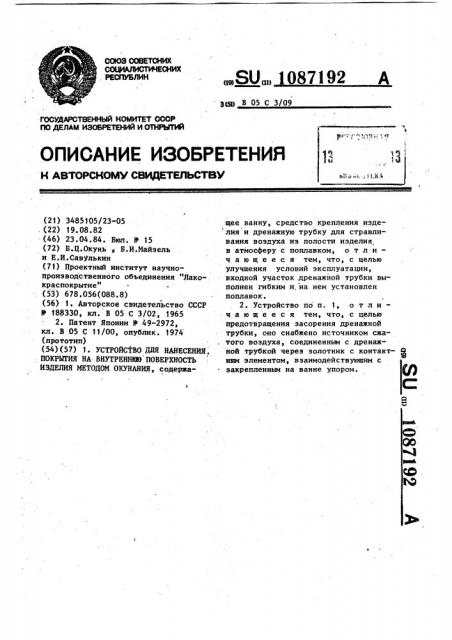

СОЮЗ СОВЕТСКИХ

ЖИ Л ВП В . PKCfMillHH (1Е а) 15Р В 05 С 3/09

ГОСУДАРСТВЕННЫЙ КОМИТЕТ CCCP

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l (21) 3485105/23-05 . (22) 19.08.82 (46) 23.04.84. Бюл. У 15 (72) Б.Ц.Окунь Б.И.Иайзель и Е.И.Савулькин (71) Проектный институт научнопроизводственного объединения "Лакокраспокрытие" (53) 678.056(088.8) (56) 1. Авторское свидетельство СССР

В 188330, кл. В 05 С 3/02, 1965

2. Патент Японии У 49-2972, кл. В 05 С 11/00, опублик. 1974 (прототип) (54)(57) 1. УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ, ПОКРЫТИЯ НА ВНУТРЕННЯЮ ПОВЕРХНОСТЬ

ИЗДЕЛИЯ МЕТОДОМ ОКУНАНИЯ, содержащее ванну, средство крепления изделия и дренажную трубку для стравливания воздуха из полости изделия в атмосферу с поплавком, о т л и— ч а ю щ е е с я тем, что, с целью улучшения условий эксплуатации, входной участок .дренажйой трубки выполнен гибким и. на нем установлен поплавок.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что, с целью предотвращения засорения дренажной трубки, оно снабжено источником сжатого воздуха, соединенным с дренажной трубкой через золотник с контакт- g нам элементом, взаимодействующим с закрепленным на ванне упором.

1 10871

Изобретение относится к области нанесения защитных покрытий методом окунания, в частности к устройствам для нанесения покрытия на внутреннюю поверхность изделия, например бочки, бидоны, кузова легковых автомобилей и т.д.

Известно устройство для нанесения покрытия на внутреннюю поверхность изделия методом окунания, содержащее 10 ванну, средство крепления изделия и дренажную трубку для стравливания воздуха из полости изделия в атмосФеру С11

Однако такое устройство отлича- IS ется сложностью конструкйюс и ограниченностью применения для нанесения покрытий на иэделия одного раз- .

Ф мера.

Наиболее близким к изобретению 20 по технической сущности и достигаемому результату является устройст во для нанесения покрытия на внутреннюю поверхность изделия методом окунания, содержащее нанку, средство .25 крепления изделия и дренажную трубку для стравливания воздуха из полости изделия в атмосферу с поплавком f2).

Однако известное устройство имеет недостаток, состоящий в неудобстве З0 закрепления его на обрабатываемом изделии.

Целью изобретении является улучшение условий эксплуатации..

Поставленная цель достигается тем, что в устройстве для нанесения покрытия на внутреннюю поверхность иэделия методом окунания, содержащем ванну, средство крепления иэделия и дренажную трубку для стравливания воздуха из полости изделия в атмосферу с поплавком, входной участок дренажной трубки выполнен гибким и на нем установлен поплавок.

При этом, для предотвращения за- 4> сорения дренажной трубки устройство снабжено источником сжатого воздуха, соединеннмч с дренажной трубкой через золотник с контактным элемен- том, взаимодействумщнм с закрепленнви на ванне упором.

На чертеже схематично изображено устройство, общий вид.

Устройство включает колонку 1 с направляющими рейками 2, ванну 3, И установленную в направляющих, средство крепления иэделия в виде конвейера 4 периодического действия и

92 дренажную трубку 5 .для стравливания .воздуха из иэделия в атмосферу.

Входной участок дренажной трубки 5 выполнен гибким и на нем установлен поплавок .6.

Устройство снабжено источником сжатого воздуха (не показан), соединенным шлангом 7 с дренажной трубкой через золотник 8 с контактным элементом 9. На ванне 3 закреплен упор 10 для взаимодействия с контактным элементом 9 золотника 8.

Устройство работает следующим образом.

Конвейером 4 устанавливают изделие 11 над ванной 3. Затем по сигналу управления ванну Э поднимают.

При этом полость изделия превращается в закрытую емкость, ограниченную снизу поверхностью материала покрытия в ванне. По мере опускания

1 изделия 11 в ванну 3 воздух из полости изделия выходит в атмосферу по дренажной трубке 5, а изделие заполняется материалом покрытия и полностью окрашивается.

После отвода всего воздуха из полости иэделия материал покрытия заполнит и дренажную трубку 5.

После нанесения покрытия на изде.лие 11 по сигналу управления ванну

3 опускают. При этом изделие .выходит из ванны, а упор 10 нажимает на контактный элемент 9 золотника 8, открывая доступ сжатого воздуха в дренажную трубку 5, который очищается от попавшего в нее материала покрытия.

Прн дальнейшем опускании ванны 3 подача сжатого воздуха прекращается, так как упор выходит иэ контакта с контактным элементом 9. Гибкий входнойучасток дренажной трубки 5 вместе с поплавком 6 все время остается на поверхности материала noKPblTRR °

Затем конвейер 4 устанавливает над ванной следующее изделие, и ванна 3 начинает подниматься. При этом упор 10 проходит мимо контактного элемента 9 золотника 8, взаимодействуя с ним, что позволяет продуть дренажную трубку 5 сжатым воздухом от капель материала покрытия, которые могут попасть внутрь дренажной трубки, стекая с висящего обработанного изделия.

3 1087192

Использование предлагаемого изобретения позволит облегчить условия эксйпуатации устройства и обеспечить качественное нанесение покрытий на изделия.
