Реферат



РЕЖУЩИЙ ИНСТРУМЕНТ с механическим креплением режущей пластины , содержащий державку с гнездом и закрепленные в нем основную подкладку и режущую пластину, причем основнаяподкладка установлена на основании гнезда с возможностью перемещения вдоль выступа державки, расположенного под углом к боковой опорной стенке гнезда, а дополнительная подкладка размещена на опорной поверхности, расположенной под углом к основанию гнезда, между режущей пластиной и боковой опорной стенкой гнезда, отличающийс я тем, что, с целью повышения прочности режущего инструмента, опорная поверхность под дополнительную подкладку вьшолнена на основной подкладке, а боковая опорная стенка гнезда расположена под углом к основанию гнезда, величина которого выбирается из неравенства , -где - угол между выступом державки и боковой опорной стенi кой гнезда; угол наклона опорной по (Л верхности под дополнительную подкладку к основанию гнезда-, Ч - угол наклона боковой опорной поверхности гнезда к основанию гнезда. 1 00 ч 1чЭ О5 to

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

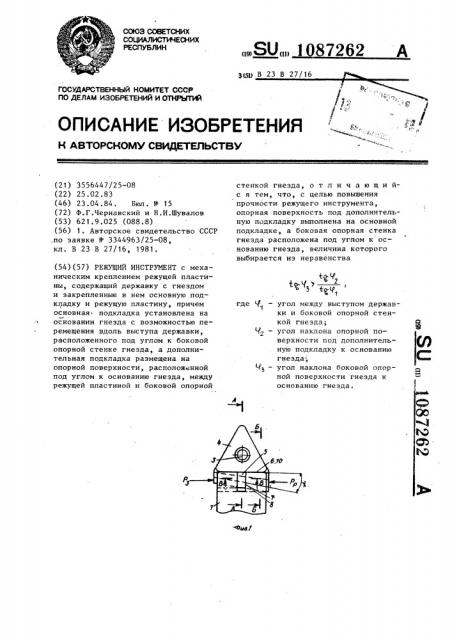

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCHOMY СВИДЕТЕЛЬСТВУ

1ФЧ) 2, В 1

-где 1„ основанию гнезда. (21) 3556447/25-08 (22) 25.02.83 (46) 23.04.84. Вюл . N - 15 (72) Ф.Г.Чернавский и Н.И.Шувалов (53) 621.9.025 (088.8) (56) 1. Авторское свидетельство СССР ,по заявке Ф 3344963/25-08, кл. В 23 В 27/16, 1981. (54)(57) РЕЖУЩИЙ ИНСТРУМЕНТ с механическим креплением режущей пластины, содержащий державку с гнездом и закрепленные в нем основную подкладку и режущую пластину, причем основная подкладка установлена на основании гнезда с возможностью перемещения вдоль выступа державки, расположенного под углом к боковой опорной стенке гнезда, а дополнительная подкладка размещена на опорной поверхности, располож иной под углом к основанию гнезда, между режущей пластиной и боковой опорной

„,Я0„„1 87262 A стенкой гнезда, о т л и ч а ю щ и йс я тем, что, с целью повышения прочнбсти режущего инструмента, опорная поверхность под дополнительную подкладку выполнена на основной подкладке, а боковая опорная стенка гнезда расположена под углом к основанию гнезда, величина которого выбирается из неравенства угол между выступом державки и боковой опорной стенкой гнезда; угол наклона опорной поверхности под дополнительную подкладку к основанию гнезда

V — угол наклона боковой опорной поверхности гнезда к

1087262

40

5S

Изобретение относится к металлообработке.

Известен режущий инструмент с механическим креплением режущей

IIJMcTHHbl содержащий pepmaBKy c дом и закрепленные в нем основную подкладку и режущую пластину, причем основная подкладка установлена на основании гнезда с возможностью перемещения вдоль выступа державки, 10 расположенного под углом к боковой опорной стенке гнезда, а дополнительная подкладка размещена на опор ной йо верхности, расположенной под углом к основанию гнезда, между 15 режущей пластиной и боковой опорной стенкой гнезда (1 1.

Недостатком известного режущего .инструмента является пониженная прочнбсть вследствие ослабления сечения державки пазом под опорную поверхность дополнительной подкладки.

Цель изобретения — повышение прочности режущего инструмента. 25

Поставленная цель достигается тем, что в режущем инструменте с механическим креплением режущей пластины, содержащем державку с гнездом и закрепленные в нем основную подкладку и режущую пластину, причем основная подкладка установле на на основании гнезда с возможностью перемещения вдоль выступа державки, расположенного под углом

35 к боковой опорной стенке гнезда, а дополнительная подкладка размещена на опорной поверхности, расположенной под углом к основанию гнезда, между режущей пластиной и боковой опорной стенкой гнезда, опорная поверхность под дополнительную подкладку выполнена на основной подкладке, а боковая опорная стенка гнезда расположена под углом к ос45 нованию гнезда, величина которого выбирается из неравенства

1 где Ч„ — угол между выступом держав ки и боковой опорной стенкой гнезда, 2 — угол наклона опорной поверхности под дополнительную подкладку к основанию гнезда угол наклона боковой опор3 ной поверхности гнезда к основанию гнезда.

На фиг. 1 показан предложенный режущий инструмент, план; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 1, на фиг ° 4 — сечение В-В на фиг. 1.

Режущий инструмент состоит из державки 1, основной подкладки 2, штифта 3, режущей пластины 4 и дополнительной подкладки 5 Державка 1 выполнена с опорной стенкой 6 и пазом 7. Дополнительная подкладка 5 снабжена выступом 8, расположенным в пазу 7 державки 1, и установлена на опорной поверхности 9, выполненной на основной подкладке 2.Опорная стенка 10 дополнительной подкладки

5 контактирует с боковой поверхностью режущей пластины 4. На державке

1 выполнен также выступ 11, взаимодействующий с пазом 12 основной под. :.ладки 2 и расположенный под углом к боковой опорной стенке гнезда державки. Опорная поверхность 9 на основной подкладке 2 наклонена под углом Ч2 к основанию 13 гнезда державки.

Опорная стенка 6 державки 1 расположена под углом / к основанию гнезда державки.

Зажим режущей пластины 4 на державке 1 осуществляется путем надавливания на основную подкладку 2 в направлении силы Р . При этом режущая пластина 4 перемещается вправо параллельно опорной стенке 6 державки 1 и опорной стенке 10 дополнительной подкладки 5, а основная подкладка 2 со штифтом 3 — параллельно выступу 11 державки 1. В результате боковая поверхность режущей пластины надавливает на опорную поверхность

10 дополнительной подкладки 5, которая смещается вниз по поверхности 9 в направлении основания гнезда державки. Благдаря этому режущая пластина 4 прижимается беэ зазоров к дополнительной подкладке 5 и основной подкладке 2 и вместе с ними заклинивается на державке 1.

Раэжим режущей пластины осуществляется путем надавливания на основную подкладку 2 в направлении силы РР

Для надежного закрепления режущей пластины угол наклона боковой опор3 ной стенки гнезда Ч выбирается из неравенства

1087262

Расположение опорной поверхности

9 под дополнительную подкладку 5 на основной подкладке 2 позволяет увеличить сечение державки под подкладкой 2 и увеличить за счет этого прочность режущего инструмента.
