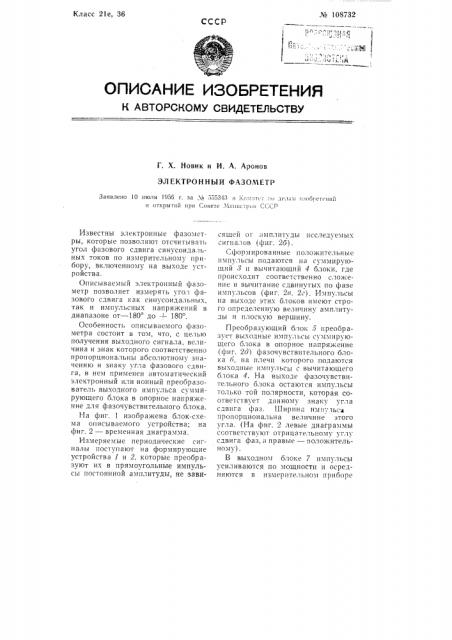

ЛЬ 108732

Класс 21е, 36

СССР опислния изоБРктКНИя

К АВТОРСКОМУ СВИДЕТЕЯЬСТ8У

Г. Х. Новик и И. А. Аронов

ЭЛЕКТРОННЫЙ ФАЗОМЕТР

Заявлено 1О июля 1955 г. за Хв 555343 и 1хо.,;: т г ..о «ел;ии ииоб! еT(ttlltl и о.гнрытий ири Совете Х1иииетров СССР

Известны электронные фазометры, которые позволяют отсчитывать угол фазового сдвига синусоидальHbIx токов по измерительному прибору, включенному на выходе устройства.

Описываемый электронный фазометр позволяет измерять угол фазового сдвига как синусоидальных, так и импульсных напряжений в диапазоне от — 180 до — 180 .

Особенность описываемого фазометра состоит в том, что, с целью получения выходного сигнала, величина и знак которого соответственно пропорциона IbHbl абсолютному значению и знаку угла фазового сдвига, в нем применен автоматический электронный или ионный преобразователь выходного импульса суммирующего блока в опорное напряжение для фазочувствительного блока.

На фиг. 1 изображена блок-схема описываемого устройства; на фиг. 2 — временная диаграмма.

Измеряемые периодические сигналы поступают на формирующие устройства 1 и 2, которые преобразуют их в прямоугольные импульсы постоянной амплитуды, не зависящей от амплитуды исследуемых сигналов (фиг. 2б).

Сформированные положительные импульсы подаются на суммирующий 8 и вычитающий 4 блоки, где происходит соответственно сложение и вычитание сдвинутых по фазе импульсов (фиг. 2в, 2;). Импульсы на выходе этих блоков имеют строго определенную величину амплитуды и плоскую вершину.

Преобразующий блок э преобразует выходные импульсы суммирующего блока в опорное напряжение (фиг. 26) ф азочувствительного блока 6, на плечи которого подаются выходные импульсы с вычитающего блока 4. На выходе фазочувствительного блока остаются импульсы только той полярности, которая соответствует данному знаку угла сдвига фаз. Ширина им ну зьса пропорциональна величине этого угла. (На фиг. 2 левые диаграммы соответствуют отрицательному углу сдвига фаз, а правые — положительному) .

В выходном блоке 7 импульсы усиливаются по мощности и осредняются в измерительном приборе № 108732

1 (прибор на чертеже не показан); среднее значение тока становится пропорциональным величине угла фазового сдвига, а знак соответствующим знаку угла фазового сдвига.

Описываемый фазометр может использоваться как для радиотехнических измерительных целей, так и для целей автоматического регулирования, В последнем случае вместо измерительного прибора подключается cooTâåòcòâóþùлй блок системы авторегулирования.

Схема фазомстра позволяет измерять угол фазового сдвига сипилов произвольной формы и получать на выходе сигнал, величина и знак которого пропорциональны величине и знаку угла фазового сдвига, благодаря преобразующему блоку, представляющему собой электронный или ионный элемент с релейной характеристикой. Он включается в работу тогда, когда на его вход подана c;"àма сиги",.—.ов и возвращается в исходное поло-.åние при снижении его входногс напряжения до нулевого з.!ачения.

Предмет изобретения

Электронный фазометр для измерения угла фазового сдвига как с;.нусоидальных, так и импульсных напряжений в диапазоне от †1 до + 180, включающий формирующий, суммирующий, вычитающий, фазочувствительный и выходной блоки, отличающийся тем, что, с целью получения выходно".о сигнала, величина и знак которого соответственно пропорциональны абсолютному значению и знаку угла фазового сдвига, в нем применен автоматический электронный или ионный преобразователь выходного импульса суммирующего олока В oHOpHoL напряжение .1я фазочувствительного блока.
