Устройство для регенерации асфальтобетона

Устройство для регенерации асфальтобетона

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ РЕГЕНЕРАЦИИ АСФАЛЬТОБЕТОНА, включающее нагреватель , грохот, расположенной под ним бункер каменных материалов с дозаторами , накопитель горячей смеси, дозаторы вяжущего ; и смеситель,о тличающееся тем, что, с целью повьпиения эффективности процесса , оно снабжено заполненной рабочей жидкостью разрядной камерой. с генератором импульсовэлектрического тока, расположенными внутри анодным и катодным электродамии выходным люком, соединенным с грохотом , а нагреватель установлен между бункером и смесителем. 2. Устройство по п.1, о т л ичающееся тем, что катодный . электрод выполнен в виде сита, которое перекрьгоает поперечное сече (Л ние камеры в ее нижней части. с 00 О) ,

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(б1) E 01 С 19/ t0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Й И ОТНРЦТИЙ (21) 3547900/29-33 (22) 01.02.83 (46) 23.04.84. Бюл. У 15 (72) Я.Н. Ковалев, А.П. Одерихо, А.А. Милькота, Е.Г. Сычевский, M.Á. Сыса и В.Ф. Одиночко (71) Белорусский ордена Трудового .Красного Знамени политехнический институт (53) 665.45.002.5 (088.8) (56). 1. Авторское свидетельство СССР

В 2855&3, кл. Е 01 С 19/08, 1969.

2. Авторское свидетельство СССР

У 684080, кл. Е 01 С 19/10, 1978 ° (54) (57) 1. УСТРОЙСТВО ДЛЯ РЕГЕНЕРАЦИИ АСФАЛЬТОБЕТОНА, включающее нагреватель, грохот, расположеннйй под

„.SU,„, 1087 4 А ним бункер каменных материалов с дозаторами, накопитель горячей смеси, дозаторы вяжущего . и смеситель,о тл и ч а ю щ е е с я тем, что, с целью повышения эффективности процесса, оно снабжено заполненной рабочей жидкостью разрядной камерой, с генератором импульсов электрического тока, расположенными внутри анодным и катодным электродами и выходным люком, соединенным с грохотом, а нагреватель установлен между бункером и смесителем.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что катодный . электрод выполнен в виде сита, которое перекрывает поперечное сечение камеры в ее нижней части.

87604 3

20

1 10

Изобретение относится к дорожному и аэродромному строительству, в частности к регенерации асфальтобетона, снятого с покрытий при их реконструкции и капитальном ремонте.

Известно устройство для регенерации асфальтобетона, включающее ,приемный бункер старой смеси, транспортеры, печь-рекуператор, грохот с горячим бункером и смеситель 1 1 ).

Недостаток данного устройства заключается в том, что в процессе производства невозможно контролировать состав поступающего старого асфальтобетона, вследствие чего смешивание разогретой асфальтобетонной смеси с дополнительно вводимыми компонентами происходит в произвольном соотношении, что приводит к неравномерному распределению компонентов в смеси и соответственно к неравномерной прочности восстановленного покрытия.

Наиболее близким к изобретению является устройство для регенерации асфальтобетона, включающее нагреватель, грохот, расположенный под ним бункер каменных материалов с дозаторами, накопитель горячей смеси, дозаторы вяжущего и смеситель 2 .

Недостатками указанного устройства являются длительность процесса нарушения связей между минеральными частицами путем нагрева, трудность их разделения из-за вязкого соединения частиц органическим вяжущим, что длительно по времени, энергоемко и приводит к снижению эффективнюсти процесса регенерации..

Цель изобретения — повышение эф- . фективности процесса, Поставленная цель достигается тем, что устройство для регенерации асфальтобетона, включающее нагреватель, грохот,. расположенный под ним бункер каменных материалов с дозаторами, накопитель горячей смеси, дозаторы вяжущего и смеситель, снабжено заполненной рабочей жидкостью разрядной камерой с генератором импульсов электрического тока, расположенными внутри анодным и катодным электродами и выходным люком, соединенным с грохотом, а нагреватель установлен между бункером и смесителем.

При этом катодный электрод выполнен в виде сита, которое перекрывает поперечное сечение камеры в ее нижней части.

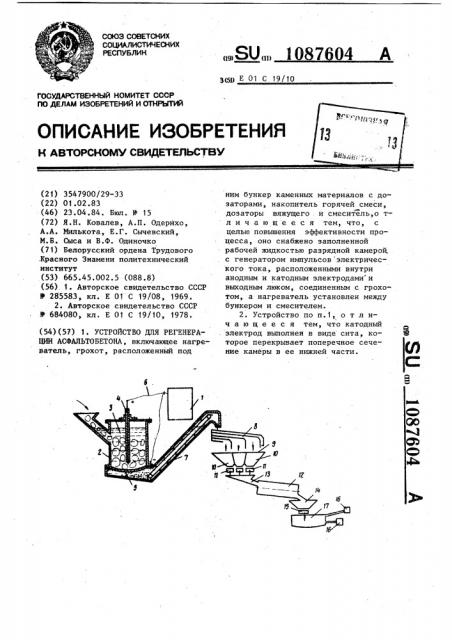

На чертеже изображено устройство для регенерации асфальтобетона.

Устройство для регенерации асфаль-. тобетона содержит генератор.1 им.пульсных токов, обеспечивающий формирование мощного электрического разряда в жидкости> разрядную камеру 2, которая заполнена рабочей жидкостью

3 и предназначена для передачи пре10 образованной электрической энергии на куски старого асфальтобетона, электрод-анод 4 и электрод-катод 5, установленные с межэлектродным промежутком, высоковольтные шлейфы 6 для включения электродов 4 и 5 в цепь генератора 1, ковшовый элеватор 7, грохот 8, расположенный под ним бункер 9 с отсеками 10 для песка и щебня, дозаторы 11 песка и щебня, нагреватель 12 с загрузоч« ной воронкой 13, накопитель 14 горячей смеси с дозатором 15, дозаторы 16 вяжущих материалов и смеситель 17.

25 Устройство работает следующим образом.

В разрядную камеру 2, заполненную рабочей жидкостью 3, непрерывно подают куски старого аафальтобетона.

Одновременно с этим на электроды 4 и

5 через высоковольтные шлейфы 6 от генератора 1 подают импульсы .тока, при этом происходит пробой межэлектродного промежутка, сопровождающий35 ся возникновением в разрядной камере

2 мощных ударных волн и воздействием их на куски старого асфальтобетона.

Частота следования электрогидравлических разрядов определяется тре40 буемой производительностью установки и обеспечиаается соответствующей мощностью генератора 1, необходимой для достижения эффекта разделения кусков старого асфальтобетона на составляю45 щие их минеральные частицы.

Отделившиеся частицы проходят через отверстия в электроде-катоде 5, выполненном в виде сита, и опускаются на дно разрядной камеры 2, откуда

50 извлекаются ковшовым элеватором 7 и подаются на грохот 8 для распределения по фракциям. Каждая фракция попадает в соответствующий отсек . 10 бункера 9. Расположенные под бункером 9 дозаторы 11 песка и щебня взвешивают их в соответствии с требуемым

55 составом, после чего подобранная смесь через- загрузочную воронку 13 поступает на термообработку в нагреСоставитель А. Прямков

Техред И. Метелева Корректор А. Дзятко

Редактор И. Шулла

Заказ 2598/26 Тираж 519 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4

3 1087604

4 ватель 12, где освобождают ее от во- ность процесса регенерации и обеспеды и нагревают до требуемой темпе- чивает получение качественной регенературы. Горячую смесь накапливают в рированной асфальтобетонной смеси накопителе 14, откуда ее с помощью любого вида и состава. доэатора 15 порциями, соответствующими емкости смесителя 17, подают Предлагаемое устройство обеспев поСледний, где смесь тщательно чивает снижение затрат на приготовперемешивают совместно с дополни- ление 1 т смеси на 1,86 руб., только тельно вводимыми добавками битума и для г. Москвы эа счет внедрения предпластификатора. Вяжущие материалы. 10 лагаемого изобретения может быть . дозируют в доваторах 16. получен дополнительный экономический

Использование предлагаемого уст- эффект в размере 360-380 тыс.руб, ройства позволяет повысить эффектив- ежегодно.
