ПОКРЫТИЕ ЗДАНИЯ ИЗ БЛОКОВ по авт.св. 1013588, отличающееся тем, что, с целью снижения материалоемкости балок и трудоемкости изготовления и монтажа, подстропильные балки расположены под углом в плане к продольной оси ряда колонн, при. этом ось балки пересекает продольную ось ряда колонн посередине шага колонн. (Л 00 о с ND

ÄSUÄÄ1087632 A

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

З(59 04 В 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИ5

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61 ) 1013588 (21) 3534709/29-33 (22),0 6. 01. 83 (46) 23.04.84. Бюл. 9 15 (72) Б.Д.Бейзерман, В.С.Веркенблит

Е.И.Гликина и О.Я.Полтавченко (71) Государственный проектный институт "Днепрпроектстальконструкция" . (53) 69.024.4(088.8) (56) 1. Авторское свидетельство СССР

М 1013588, кл. Е 04 В 7/00, 1981 (прототип). (54) (57) ПОКРЫТИЕ ЭДАНИЯ ИЗ БЛОКОВ по авт.св. 9 11001133558888, о т л и ч а ющ е е с я тем, что, с целью снижения материалоемкости балок и трудоемкости изготовления и монтажа, подстропильные балки расположены под углом в плане к продольной оси ряда колонн, при. этом ось балки пересекает продольную ось ряда колонн посе- редине шага колонн.

1087б32

А-А

Изобретение относится к строительству и предназначено для покры- . тия преимущественно промышленных зданий.

По основному авт.св. и 1013588 . известно покрытие здания иэ блоков, включающее блоки с консольными про" гонами с,двумя.подстропильными ферма» ми с шагом, большим половины шага колочн и подстропильные балки. Одна из стропильных ферм блока опирается 10 на колонну, а другая - на подстропильную балку. Блоки соседних, пролетов взаимно смещены вдоль ряда колонн таким образом, .что их стропильные фермы опираются на подстропильную балку с двух разных по длине: подстропильной балки точках, симметрично отстоящих от колонн здания,.

Между габаритными размерами блоков соседних пролетов и соответст- 0 венно между опорными узлами стропильных ферм соседних пролетов имеется зазор, обеспечивающий допуски при конвейерно- . блоч ном монтаже покрытия f1) .

Недостатком такого покрытия является высокая матерналоемкость, поскольку при решении с подстропиль ными балками требуется создание двух параллельных подстропильных балок ,цля опирания стропильных ферм каждого пролета.или одной развитой коробчатой подстропильной балки, воспринимающей крутящие моменты от эксцентриситета приложения нагрузок от расположенных с зазором опорных уэлов стропильных ферм соседних пролетов.. 35!

Цель изобретения — снижение материалоемкости балок и трудоемкости изготовления и монтажа покрытия.

Поставленная цель достигается 40 тем, что в покрытии здания из блоков, включающем консольные прогоны, подстропильную конструкцию, опертую на колонны и две стропильные фермы,. расположенные с шагом, большим поло- 45 вины шага колонн, с опиранием одной иэ них. на колонну здания, а другой на подстропильную конструкцию в раз- ных по длине последней точках, симметрично отстоящих от колонн здания, подстропильиые балки расположены под углом в плане к продольной оси ряда колонн, при этом ocb балки пересекает продольную ось ряда колонн посередине шага колонн.

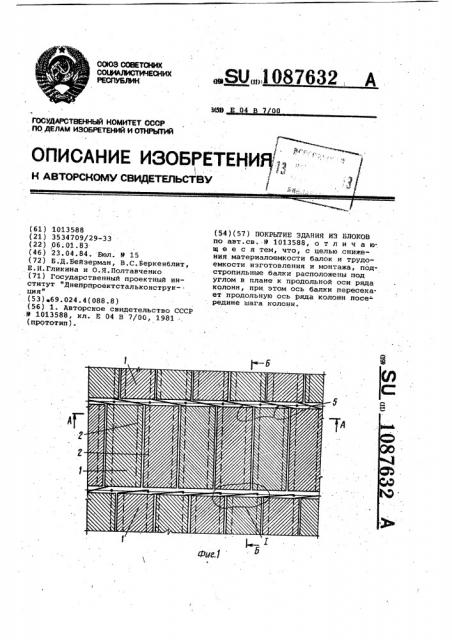

На фиг. 1 показан фрагмент плана покрытия; на фиг. 2 — разрез A-A на фиг. 1, на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 - узел Х на фиг.1у на фиг. 5 — разрез В-В на фиг. 4; на фиг. б - разрез Г- Г- на фиг. 4.

Покрытие состоит иэ блоков 1, каж. дый из которых включает по две стропильные фермы 2 и двухконсольные прогоны 3. Одна из стропильных ферм блока опирается на колонны 4, другаяна подстропильную балку 5. Блоки соседних пролетов смещены вдоль ряда колонн таким образом, что их стропильные фермы оперты на подстропильные балки в двух разных по длине балки точках, симметрично отстоящих от колонн здания. Опорные узлы стропильных ферм соседних пролетов смещены по обе стороны от ряда колонн на величину и для обеспечения допусков при конвейерно блочном монтаже. Подстропильные балки 5 расположены под углом в плане к продольной оси ряда колонн таким образом, что ооь балки пересекает продольную ось ряда ко-. лонн посередине шага колонн, Такое решение опирания подстропильной балки дает воэможность при наличии любого зазора между блоками соседних пролетов передавать нагрузку от стропильных ферм по оси балки без эксцентриситета, что позволяет испольэовать лишь одну одностенчатую подстропильную балку с соответствующим уменьшением металлоемкости подстропильных балок на ЗОВ.
