Реферат



СИФОННЫЙ ДОЗАТОР, содержащий емкость с источником нагнетания. выполненным в виде упругопластичной номны , и изогнутую трубу, погруженную одним концом в емкость, отличающийся тем, что, с целью увеличения надежности помпа спабжена клапаном, сообщенным с атмосферой, и уплотнением, внутри которого выполнен канал с клапаном, сообщенный с емкостью, а другой конец изогнутой трубы снабжен клапаном прекращения расхода жидкости, расположенным в верхней точке упомяну :ой трубы. -5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1087703

3(5ц F 04 F 10/02

OllHCAHHE HSO6PETEHHR:

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ (21) 3549029/25-06 (22) 07.02.83 (46) 23.04.84. Бюл. № 15 (72) В. Д. Пустовалов и В. Л. Скворцов (53) 621.649.72 (088.8) (56) 1. Авторское свидетельство СССР № 23372, кл. F 04 F 10/02, 1928.

2. Авторское свидетельство СССР по заявке № 3524611/25-06, кл. F04 F 10/00, 1982. (54) (57) СИФОННЫЙ ДОЗАТОР, содержащий емкость с источником нагнетания, выполненным в виде упругопластичной помпы, и изогнутую трубу, погруженную одним концом в емкость, отличающийся тем, что, с целью увеличения надежности, помпа снабжена клапаном, сообщенным с атмосферой, и уплотнением, внутри которого выполнен канал с клапаном, сообщенный с емкостью, а другой конец изогнутой трубы снабжен клапаном прекращения расхода жидкости, расположенным в верхней точке упомяну ой трубы.

1087703

Составитель А. Михалькевич

Редактор В. Данко Техред И. Верес Корректор А. Ильин

Зак аэ 2625/31 Тираж 624 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

1!3035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам дозирования и разлива агрессивных, токсичных, легковоспламеняющихся и др. жидкостей и может быть применено при. отсутствии промышленных источников энергии.

Известен сифон для переливания жидкости, выполненный в виде трубки с двумя коленами разной длины, на коротком колене которого установлен колпак с отверстием внизу для впуска жидкости 11).

Недостатком данного сифона для переливания жидкости является его ненадежность при небольшом уровне переливаемой жидкости и большой высоте сифона.

Наиболее близким к изобретению по технической сущность является сифонный дозатор, содержащий емкость с источником нагнетания, выполненным в виде упругопластичной помпы, и изогнутую трубу, погруженную одним концом в емкость 12 .

Недостатком известного сифонного до- 2В затора также является малая надежность.

Цель изобретения — повышение надежности.

Указанная цель достигается тем, что в сифонном дозаторе, содержащем емкость с источником нагнетания, выполненным в виде упругопластичной помпы, и изогнутую трубу, погруженную одним концом в емкость, помпа снабжена клапаном, сообщенным с атмосферой, и уплотнением, внутри которо,го выгюлнен канал с клапаном, сообщенный с емкостью, а другой конец изогнутой трубы снабжен клапаном прекращения расхода жидкости, расположенным в верхней точке указанной трубы.

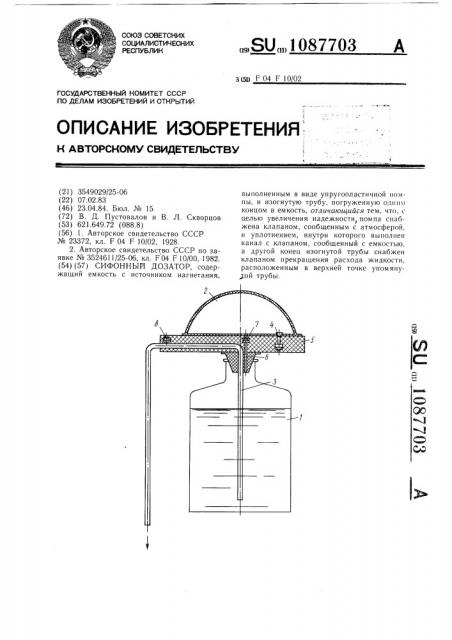

На чертеже приведена схема сифонного дозатора.

Сифонный дозатор содержит емкость 1 с источником нагнетания, выполненным в виде упругопластичной помпы 2, и изогнутую трубу Эо погруженную одним концом в емкость I, помпа 2 снабжена клапаном 4, сообщенным с атмосферой, и уплотнением 5, внутри которого выполнен канал 6 с клапаном 7, сообщенный с емкостью 1, а другой конец изогнутой трубы снабжен клапаном 8 прекращения расхода жидкости, расположенным в верхней точке указанной трубы 3.

Сифонный дозатор работает следующим образом.

Нажатием на упругопластичную помпу 2 в расходную емкость 1 через клапан 7 эакачивается порция воздуха, создавая при этом избыточное давление, достаточное для заполнения жидкостью изогнутой трубы 3 и последующего перелива жидкости самотеком в размерную емкость на выходе, По мере убывания жидкости в расходной емкости 1 создается разрежение, препятствующее свободному переливу жидкости. Выравнивание давления внутри расходной емкости с атмосферным производится клапанами 4 и 7, которые подтравливают воздух во внутреннюю полость во время свободного перелива.

При достижении необходимого объема переливаемой жидкости открытием клапана 8 атмосферный воздух подается в переливаемый столб жидкости, и струя прерывается.

Предлагаемое. изобретение повышает надежность сифонного доэатора.
