Реферат



МЕХАНИЗМ ПРЕРЫВИСТОГО ДЕЙСТВИЯ, содержащий два взаимодействующих между собой звена, рабочая поверхность первого из которых выполнена незамкнутой, и размещенный на этом звене амортизатор, выходной элемент которого имеет рабочую поверхность, представляющую собой продолжение рабочей поверхности звена, отличающийся тем, что, с целью повышения надежности, он снабжен фиксатором , выполненным в виде размещенного на том же звене и подпружиненного к нему рычага с упорами, взаимодействующими с амортизатором и вторым звеном. (О 00 ГчЭ сд

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

З(д1) F 16 Н 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3546897/25-28 (22) 24.01.83 (46) 23.04.84. Бюл. № 15 (72) В. Д. Хомченко (71) Ленинградский ордена Ленина и ордена

Трудового Красного Знамени государственный университет им. А. А. Жданова (53) 621.836.7 (088.8) (56) 1. Авторское свидетельство СССР № 815370, кл. F 16 Н 27/06, 1979. (54) (57) МЕХАНИЗМ ПРЕРЫВИСТОГО

ДЕЙСТВИЯ, содержащий два взаимодей„„SU„„1087725 А ствующих между собой звена, рабочая поверхность первого из которых выполнена незамкнутой, и размещенный на этом звене амортизатор, выходной элемент которого имеет рабочую поверхность, представляющую собой продолжение рабочей поверхности звена, отличающийся тем, что, с целью повышения надежности, он снабжен фиксатором, выполненным в виде размещенного на том же звене и подпружиненного к нему рычага с упорами, взаимодействующими с амортизатором и вторым звеном.!

087725 фиг 2

ВНИИПИ зак " 2628/32 Тираж 913 Подписное

Филиал ППП «Патент», г. Уж ород, ул. Проектная, 4

Изобретение относится к машиностроению и может быть использовано в различных устройствах, предназначенных для преобразования непрерывного движения в прерывистое.

Известен механизм прерывистого действия, содержащий два взаимодействующих между собой звена, рабочая поверхность первого из которых выполнена незамкнутой, и размещенный на этом звене амортизатор, выходной элемент которого имеет рабочую 10 поверхность, представляющую собой продолжение рабочей поверхности звена !1) .

Недостатком известного механизма является его недостаточная надежность при больших скоростях вращения ведущего звена из-за возникающих при этом колебательных перемещений амортизатора.

Цель изобретения — повышение надежности.

Поставленная цель достигается тем, что механизм прерывистого действия, содержащий два взаимодействующих между собой звена, рабочая поверхность первого из которых выполнена незамкнутой, и размещенный на этом звене амортизатор, выходной элемент которого имеет рабочую поверхность, представляющую собой продолжение рабочей поверхности звена, снабжен фиксатором, выполненным в виде размещенного на том же звене и подпружиненного к нему рычага с упорами, взаимодействующими с амортизатором и вторым звеном.

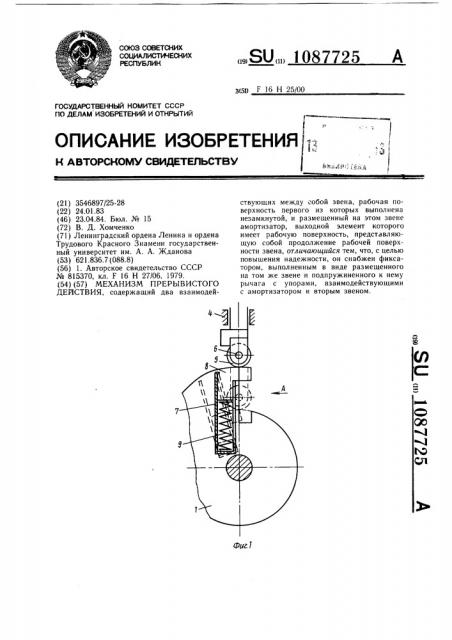

На фиг. 1 изображен механизм преры30 вистого действия; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 2.

М еханизм прерывистого действия содержит первое звено 1, выполненное в виде кулачка, вращающегося вокруг оси 2, второе

Вид А звено 3, расположенное в неподвижных направляющих 4, ролик 5, свободно вращающийся вокруг оси 6, установленные на звене 1 направляющие 7, в которых размещен амортизатор, имеющий выходной элемент 8 и поджимающую его пружину 9, фиксатор 10, выполненный в виде рычага с двумя упорами 11 и 12, пружины 13, поджимающие фиксатор к торцу звена l.

Механизм прерывистого действия работает следующим образом.

При вращении звена 1 вокруг оси 2 звено

3, расположенное в неподвижных направляющих 4, своим роликом 5, вращающимся вокруг оси 6, закрепленной на звене 3, совершает движение по заданному закону, последовательно проходя участки удаления и возврата, при этом звено 3 с роликом 5 находит на выходной элемент 8, который удерживается в верхнем положении упором

11 фиксатора 10. Звено 3, войдя во взаимодействие с упором 12 фиксатора 10, поворачивает его, сжимая пружину 13 и выводя из зацепления упор 11, находящийся в зацеплении с выходным элементом 8. Звено 3 и выходной элемент 8 опускаются вниз, сжимая пружину 9, которая подобрана так, чтобы предотвратить удар ролика 5 звена 3 о рабочую поверхность звена I, После того, как звено 3 сойдет с выходного элемента 8 на участок меньшего удаления, выходной элемент 8 под действием пружины 9 возвращается в верхнее положение и фиксируется упором ll фиксатора 10.

Предлагаемый механизм прерывистого действия позволяет значительно повысить надежность работы путем устранения колебательных перемещений амортизатора при больших скоростях вращения.
