Устройство для измерения усилий на конвейере

Устройство для измерения усилий на конвейере

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УСИЛИЙ IIA КОНВЕЙЕРЕ, содержаще обечайку, установленную на двух по . луосях, свободные концы которых закреплены в шарнирных опорах, под шипниковые опоры и измерительный датчик, отличающееся I .-, / 7Ч тем, что, с целью повышения точности измерения, одна из полуосей выполнена полой с перпендикулярной оси перегородкой с отверстиями и размещена одним концом в первой подшипниковой опоре, ее другой конец выполнен в виде втулки, размещенной во второй подшипниковой опоре, „ а другая полуось установлена подвижно во втулке и снабжена двумя фланцами, расположенными по обе стороны от перегородки внутри полости, жестко соединенными между собой . стержнями, установленными в отверстиях перегородки с возможностью перемещения , причем измерительный датчик установлен на ближнем к первой подшипниковой опоре фланце со стороны, обращенной к перегородке, и прижат через нажимной элемент и пружину к перегородке. 2. Устройство по п., отличающееся тем,что перегородка и стержни второй полуоси снабжены предохранительными упорами.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ЗС5И G 01 L 5/04 G О! G 11 04

ОПИСАНИЕ ИЗОБРЕТЕ QR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3568841/18-10 (22) 08.02.83 (46) 23.04.84. Бюл.И5 (72) Я.И. Бнскевич, В.Ф, Валеев и Л.M. Шадкин (71) Государственный проектно-конструкторский и научно-исследовательский институт по автоматизации угольной промышленности (53) 531.781:681.26(088.8) (56) 1. Секция измерительная. Аппаратура контроля производительности ленточных конвейеров. Чертеж AK!U!K-!.2.01.000 Сб.

2. Авторское свидетельство СССР !

Р 198733, кл. G 01 L !/12;

G 01 G 11/04, 1966 (прототип)r (54) (57) 1. УСТРОЙСТВО ДЛЯ ИЗИЕРЕНИЯ УСИЛИЙ ИА КОНВЕЙЕРЕ, содержащее обечайку, установленную на двух по.луосях, свободные концы которых закреплены в шарнирных опорах, подшипниковые опоры и измерительный датчик, с т л и ч а ю щ е е с я

„„SU„„1087787 4 тем, что, с целью повышения точности измерения, одна из полуосей выполнена полой с перпендикулярной оси перегородкой с отверстиями и размещена одним концом в первой подшипниковой опоре, ее другой конец выполнен в виде втулки, размещенной во второй подшипниковой опоре, а другая полуось установлена подвижно во втулке и снабжена двумя фланцами, .расположенными по обе стороны от перегородки внутри полости, жестко соединенными между собой . стержнями, установленными в отверстиях перегородки с возможностью перемещения, причем измерительный датчик установлен на ближнем к первой подшипниковой опоре фланце со стороны, обращенной к перегородке, и прижат через нажпмиой элемент и пружину к перегородке.

2. Устройство по п.1, о т л ич а ю щ е е с я тем,что перегородка и стержни второй полуоси снабжены предохранительными упорами.

1087

Изобретение относится к измерительной технике, используемой при автоматизации технологических процессов с конвейерным транспортом, в частности к конвейерным сило- и весоизмерительным устройствам.

Известно устройство для силоизмерения, содержащее обечайку, подшипниковые опоры и ось с неклеенными тензорезисторными датчиками (1 3 . I0

Недостатком данного устройства является невысокая точносшь измерения, обусловленная тем, что при смещении центра тяжести нагрузки упругий элемент (ось не воспринимает деформацию изгиба, передаваемую обечайкой.

Наиболее близким по технической сущности и достигаемому результату к изобретению является устройство, содержащее обечайку, подшнпниковые и шарнирные опоры, две полуоси, жестко связанные с магиитоаниэотропным преобразователем с датчиками 523.

Недостатком устройства является требование равномерного распределения нагрузки на подшипниковые опо- . ры, что в условиях ленточных конвейеров, в частности, роторных экскаваторов практически трудно осущест-З0 вимо и требует создания дополнительных уравнительных устройств; кроме того, магнитоанизотропный преобразователь с полуосями создает жесткую ось устройства, прогиб которого

35 не ограничен при увеличении нагрузки на устройство сверх расчетной

I (большие куски-глыбы попадающие на ренту } что ухудшает работу подшипников.

Целью изобретения является повью .. шение точности измерения.

Указанная цель достигается тем, что в устройстве для измерения уси-, лий на конвейере, содержащем обе45 чайку, установленную на двух полуосях, свободные концы которых закреплены в шарнирных опорах, подшипниковые опоры и измерительный датчик, одна из полуосей выполнена полой с перпендикулярной оси перегородкой с отверстиями и размещена одним концом в первой подшипниковой опоре, ее другой конец выполнен в виде втулки, размещенной во второй подшипниковой опоре, а другая полуось установлена подвижно во втулке и снабжена двумя фланцами, расположенными по обе стороны от перегородки

787 2 внутри полости, жестко соединенными . между собой стержнями, установленными в отверстиях перегородки с воз," можностью перемещения, причем измерительный датчик установлен на ближнем к первой подшипниковой опоре фланце со стороны, обращенной к перегородке, и прижат через нажимной элемент и пружину к перегородке.

Кроме того, перегородка и стержни второй полуоси снабжена предохранительными упорами.

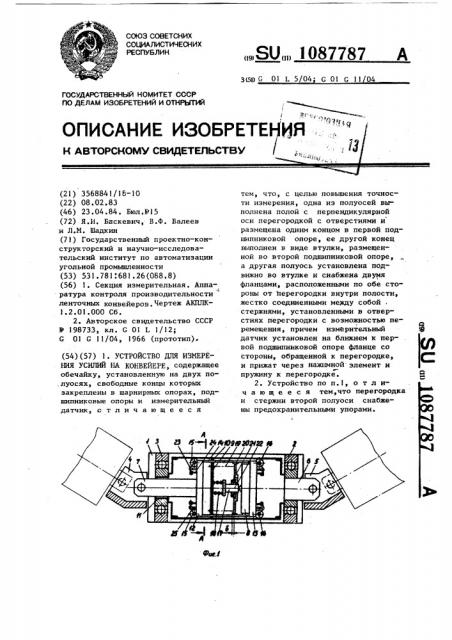

На фиг.I показано устройство, продольный разрез; на фиг.2 — сечение А-А на фиг.! °

Устройство содержит обечайку 1 подшипниковые 2 н 3 и шарнирные 4 и 5 опоры, две полуоси 6 и 7, измерительный датчик 8 силы. Свободные концы полуосей 6 и 7 закреплены в шарнирных опорах 4 и 5. Первая полуось 6, размещенная в первой подшипниковой опоре 2, выполнена полой и полость разделена перпендикулярно продольной оси перегородкой 9 с отверстиями 10, а второй конец первой полуоси 6 выполнен в виде втулки 11, размещенной во второй подшипниковой опоре 3. Вторая полуось 7 неподвижно установлена во втулке 11 первой полуоси 6 и снабжена двумя фланцами 12 и 13, расположенными внутри полости по разные стороны перегородки 9 и жестко соединенными между собой стержнями 14, проходящими через отверстия 10 в перегородке 9 и выполненнйми с возможностьюперемещения в этих отверстиях. Фланцы 12 и 13 снабжены роликами 15 и 16 для перемещения второй полуоси 7 в Волости первой полуоси 6, а измерительный датчик 8 силы установлен на ближнем к первой подшипниковой опоре фланце со стороны, обращенной к перегородке, и прижат через нижний нажимной элемент 17 и пружину 18 к перегородке 9. Перегородка 9и стержни 14 полуоси 7 снабжены предохранительными упорамн перегородка 9 -резьбовыми - винтами 19, а полуось)7 -диском-стопо-! ром 20,снабженным втулкой 21 с отверстием 22,выполненным с воэможностью перемещения в нем нажимного элемента !7.

Ролики иа полуоси 7 снабжены регулировочным устройством, состоящим иэ двухплечевого рычага 23, винта 24 и опоры 25.

1087787 4 не станет равным, допускаемому усилию на силоиэмерительный датчик 8.

В этот момент стопорные винты 19, пройдя зазор а войдут в контакт с диском 20 и при дальнейшем возрастании нагрузки на ленте она будет передаваться не на измерительный датчик 8 силы, а на полуоси б и 7.

Таким образом осуществляется зущи1п та датчика от аварийных нагрузрк.

Такое конструктивное выполнение устройства не требует обязательного равномерного распределения нагрузки между подшипниковыми опорами и не требует дополнительных устройс 1в для ее распределения.

Кроме того, устройство может использоваться в конвейере как с канатным, так и с жестким ставом, однако при использовании в конвейере с: . жестким ставом одна иэ шарнирных опор должна обеспечить подвижность полуоси в направлении продольной оси устройства. датчик усTpoHcтва надежно з eí от аварийных нагрузок .

В полуоси б выполнены каналы (отверстия) для прокладки проводов (не показаны).

Позицией .К обозначен зазор между упорами 19 и 20.

Устройство устанавливается под лентои транспортера . 1,не показан так, чтобы на обечайку 1 передавался вес груза, находящийся на измерительном участке ленты.

Под воздействием груза, находя.щегося на движущейся ленте конвейера, расходятся опоры 4 и 5, увлекая эа собой полуоси 6 и 7, которые начинают перемещаться одна относительно другой, при этом полуось 7 свободно перемещается на роликах 15 и 16 по поверхности полости полуоси 6, а второй ее конец свободно перемещается во втулке 11 и стержни 14 полуоси 7. так же свободно перемещаются в отверстиях 10 перегородки 9, при этом пружина 18 распол женная между перегородкой 9 полуоси и диском 20 полуоси 7, сжимается до тех пор, пока развиваемое ею усилие
