УЗЕЛ ПОДВЕСКИ ПРИЗМЫ С ПРЕОБРАЗОВАТЕЛЕМ К СКАНИРУЮЩЕМУ УСТРОЙСТВУ ДЛЯ ДЕФЕКТОСКОПИИ круглого проката, содержащий двуплечий рычаг, шарнирно установленный на планшайбе сканирующего устройства и подпружиненный к ней, оправку с противовесом , закрепленную на одном конце рычага, и призму с преобразователем, шарнирно установленную на втором конце рычага, выполненном с проушинами, отличающийся тем, что, с целью повышения надежности контроля, он снабжен двумя плоскими пружинами , консольно закрепленными на проушинах рычага, призма выполнена с четырьмя расположенными на торце, противоположном ее базовой поверхности, упорами, взаимодействующими с плоскими пружинами , а пальцы шарниров, закрепленные на призме, установлены в проушинах с зазором , обеспечивающим угловые перемещения призмы относительно осей шарниров. (Л 00 00 О5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(5g G 01 N 27/82

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ юг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3552589/25-28 (22) 10.02.83 (46) 23.04.84. Бюл. № 15 (72) С. Н. Буйволов и В. Г. Жаворонков (71) Научно-исследовательский институт интроскопии (53) 620.179.1 (088.8) (56) 1. Авторское свидетельство СССР № 564584, кл. G 01 N 27/82, 1973.

2. Авторское свидетельство СССР № 968724, кл. G 01 N 27/82, 1982 (прототип). (54) (57) УЗЕЛ ПОДВЕСКИ ПРИЗМЫ С

ПРЕОБРАЗОВАТЕЛЕМ К СКАНИРУЮЩЕМУ УСТРОЛСТВУ ДЛЯ ДЕФЕКТОСКОПИИ круглого проката, содержащий двуплечий рычаг, шарнирно установленный на

„„SU„„1087869 A планшайбе сканирующего устройства и подпружиненный к ней, оправку с противовесом, закрепленную на одном конце рычага, и призму с преобразователем, шарнирно установленную на втором конце рычага, выполненном с проушинами, отличающийся тем, что, с целью повышения надежности контроля, он снабжен двумя плоскими пружинами, консольно закрепленными на проушинах рычага, призма выполнена с четырьмя расположенными на торце, противоположном ее базовой поверхности, упорами, взаимодействующими с плоскими пружинами, а пальцы шарниров, закрепленные на призме, установлены в проушинах с зазором, обеспечивающим угловые перемещения призмы относительно осей шарниров. д е

1087869

Изобретение относится к неразрушаюшему контролю, предназначено для выявления дефектов калиброванного металла и сортового проката круглого сечения и может быть использовано как в линиях отделки на металлургических заводах, так и при входном контроле на машиностроительных заводах.

Известен узел подвески преобразователя к сканируюшему устройству для дефектоскопии, содержащий установленный на планшайбе сканирующего дефектоскопа шарнирный ромб, уравновешенный контргрузами, закрепленными в вершинах ромба, и установленный в вершине ромба преобразователь (1).

Однако этот узел подвески при контроле не может надежно отслеживать преобразователем контролируемый прокат при его угловых и параллельных смещениях относительно оси вращения планшайбы.

Наиболее близким по технической сушности к изобретению является узел подвески призмы с преобразователем к сканирующему устройству для дефектоскопии круглого проката; содержащий двуплечий рычаг, шарнирно установленный на планшайбе сканирующего устройства и подпружиненный к ней, оправку с противовесом, закрепленную на одном конце рычага, и призму с преобразователем, шарнирно установленную на втором конце рычага, выполненном с проушинами (2) .

Однако пальцы шарниров, закрепленные на призме, установлены в проушинах с возможностью поворота вокруг осей шарниров и не позволяют призме совершать угловые перемещения относительно этой оси, ввиду чего принципиально невозможно отслеживать преобразователем угловые отклонения контролируемого проката, что резко снижает надежность и качество контроля.

Целью изобретения является повышение надежности контроля круглого проката.

Поставленная цель достигается тем, что узел подвески призмы с преобразователем к сканирующему устройству для дефектоскопии круглого проката, содержащий двуплечий рычаг, шарнирно установленный на планшайбе сканируюшего устройства и подпружиненный к ней, оправку с противовесом, закрепленную на одном конце рычага, и призму с преобразователем, шарнирно установленную на втором конце рычага, выполненном с проушинами, снабжен двумя плоскими пружинами, консольно закрепленными на проушинах рычага, призма выполнена с четырьмя расположенными на торце, противоположном ее базовой поверхности, упорами, взаимодействующими с плоскими пружинами, а пальцы шарниров, закрепленные на призме, установлены в проушинах с зазором, обеспечивающим угловые перемещения призмы относительно осей шарниров.

55!

О

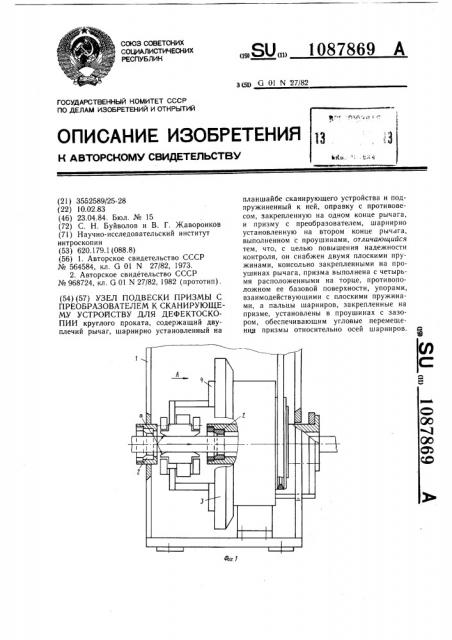

На фиг. 1 показана конструкция сканирующего устройства; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — вид Б на фиг. 2; на фиг. 4 — разрез  — В на фиг. 2; на фиг. 5 — схемное изображение узла подвески и контролируемого прутка, проходяшего под углом к оси вращения планшайбы.

Устройство содержит корпус 1 со сменными проходными втулками 2, планшайбу 3, на которой находятся два кронштейна 4, каждый из которых имеет ролик 5, регулируемый упор 6, ось 7, подвешенный на ней рычаг 8 узла подвески призмы, пружину 9 и оправку 10, закрепленную на рычаге. На оправку 10 одет противовес ll, прижимаюшийся пружиной 12 к ролику 5.

На другом конце рычага установлена на пальцах 13 призма 14, контактирующая с контролируемым изделием 15. В призме

l4 установлены преобразователи 16 и четыре упора 17, на которые нажимают две плоские пружины 18, консольно укрепленные на проушинах рычага 8. Зазор в соединении пальца и отверстия проушины рычага 8 выбран таким, чтобы обеспечить призме 14 с преобразователем 16 возможность отслеживать неизбежные угловые отклонения проката от оси вращения планшайбы.

Узел подвески работает следующим образом.

При вращении планшайбы 3 в отсутствии контролируемого изделия 15 рычаг 8 под действием пружины 9 повернут вокруг оси 7 так, что оправка 10 прижата к регулируемому упору 6 и зазор б выбран. Призмы 14 плоскими пружинами 18 через упоры 17 поджимаются в направлении оси вра шения (фиг. 2 и 4).

При движении контролируемого изделия

15 через ось вращения планшайбы пруток, наезжая на скосы призм 14 и раздвигая их, поворачивает рычаг 8, растягивая пружину

9 и создавая зазор Е . Пружины 18 при этом не деформируются, а призмы 14 находятся в положении, изображенном на фиг. 1.

Обеспечиваются условия для нормального контроля изделий.

При движении контролируемого изделия 15 параллельно оси вращения планшайбы 3 отслеживание его положения призмами 14 с преобразователями 16 осуществляется с помощью пружин 9 и 18 и поворотов рычага 8 и призмы 14.

При движении под углом к оси вращeния планшайбы 3 (фиг. 5) контролируемое изделие 15, воздействуя на тот или иной край призмы 14, деформирует соответствующие пружины 18 и, выбирая часть зазорами, устанавливает призму 14 вдоль своей фактической оси. Преобразователь 16 при этом

1087869 располагается нормально к поверхности контролируемого изделия 15. Когда изделие выходит из призмы 14 или занимает положение, параллельное оси вращения, плоские пружины 18, преодолевая центробежную силу, действующую на призму 14, возвращают ее в исходное положение (фиг. 2), восстанавливая зазор Й .

Таким образом, предлагаемый узел подвески призмы с преобразователем осуществляет правильное прилегание призмы с преобразователем к контролируемому изделию при любых возможных отклонениях его от оси вращения планшайбы, обеспечивая тем самым необходимое условие надежного и качественного контроля.

1087869

17

5 44 р /
