Реферат



УСТРОЙСТВО .ПОМЕХОЗЛдаТЫ К УЛЬТРАЗВУКОВОМУ ДЕФЕКТОСКОПУ, содержащее последовательно соединеннее синхронизатор, элемент задержки, формирователь строба и элемент запре та, элемент И, отличающеес я тем, что, с целью повышения достоверности контроля и расширения области применения, оно снабжено последовательно соединенньми интегратором , амплитудным компаратором и триггером, второй вход которого соединен с выходом элемента задержки, включенными меяоду выходом элемента И и вторым входом элемента запрета, a вход элемента И соединен с вторым выходом формирователя строба, ключо первый вход которого соединен с выходом интегратора, a второй - с первым выходом формирователя строба, и источником опорного напряжения, сое-т циненным с вторым входом амплитудного компаратора, второй вход элемента и предназначен для соединения (/; G Z выходом видеоусилителя ультразвукового дефектоскопа, a выход элемента запрета - для соединения с входом синхронизатора дефектоскопа.

СОО3 СОВЕТСКИХ

ОЗ,ИММЛИ

PECfMilNH

ГОСУДАРСТВЕННЫЙ КОМИТЕТ CCCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зсфср 6 01 N 29 04

Фиг.f (2j) 3548508/25-28 (22) 04.02.83 (46) 23.04.84. Бюл. Р 15 (72) П.Ф.Шаповалов, А.М.Грозман, С.А.Лошманский и С.Е.Большаков (71) Всесоюзный научно-исследователь|ский институт по разработке неразрушакщих методов и средств контроля каквства материалов (53) 620.179.16 (088.8) (56) 1. Авторское свидетельство СССР

1 847193, кл. G 01 М 29/04, 1979 (прототип). (54)(57) УСТРОЙСТВО .ПОМЕХОЗАЩИТЫ К

УЛЬТРАЗВУКОВОМУ ДЕФЕКТОСКОПУ, содержашее последовательно соединенные синхронизатор, элемент задержки, формирователь строба и элемент запре та, элемент И, о т л и ч а ю щ е е— с я тем, что, с целью повышения

„Я0„„1087882 A достоверности контроля и расширения области применения, оно снабжено последовательно соединенными интегратором, амплитудным компаратором и триггером, второй вход которого соединен с выходом элемента задержки, включенными между выходом элемента И и вторым входом элемента запрета, а . вход элемента И соединен с вторым выходом формирователя строба, ключом первый вход которого соединен с выходом интегратора, а второй — с первым выходом формирователя строба, и источником опорного напряжения, сое циненным с вторым входом амплитудного компаратора, второй вход элеменга "И" предназначен для соединения

" выходом видеоусилителя ультразвукового дефектоскопа, а выход элемента запрета — для соединения с входом синхронизатора дефектоскопа. опорного напряжения.

f 1087

Изобретение относится к дефектоскопии и может быть использовано при не.-, разрушающем контроле изделий с но ., мощью ультразвуковых дефектоскопов.

Известно устройство помехозащиты к ультразвуковому дефектоскопу, содержащее последовательно соединенные синхронизатор, элемент задержки, фор мирователь строба и элемент запрета, элемент И Г!3.

Недостатками известного устройства являются низкая достоверность контроля, связанная с тем, что устройство помехозащиты срабатывает.в случае появления в стробе помех даже одиноч- 15 ного импульса и отключает регистратор дефектов, что приводит к появлению большого числа неконтролируемых участков, а также ограниченная область применения, так как строб помехи .рас- >0 положен между зондирующим импульсом и импульсом от передней грани изделия, что дает возможность использовать устройство только в иммерсионнои варианте

Цель изобретения — повышение достоверности контроля и расширение области применения устройства.

Поставленная цель достигается тем, что устройство помехозащнты к ультраз.„.ковому дефектоскопу, содержащее последовательно соединенные синхронизатор, элемент задержки, формирова.. тель строба и элемент запрета, эле- . мент И, снабжено последовательно соединенными интегратором, амплитудным компаратором и триггером, второй входЗ5 которого соединен с выходом элемента задержки, включенными между выходом элемента И и вторым входом элемента . запрета, а вход элемента И соединен с вторым выходом формирователя стрс!оа40 ключом, первый вход которого соединен с выходом интегратора, а второйс,первым выходом формирователя строба, и источником опорного напряжения, соединенным с вторым входом Ъмпли- 45 тудного компаратора, второй вход элемента И предназначен для соединения с выходом видеоусилителя ультразвукового дефектоскопа, а выход элемента запрета — для соединения с 50 входом синхронизатора дефектоскопа.

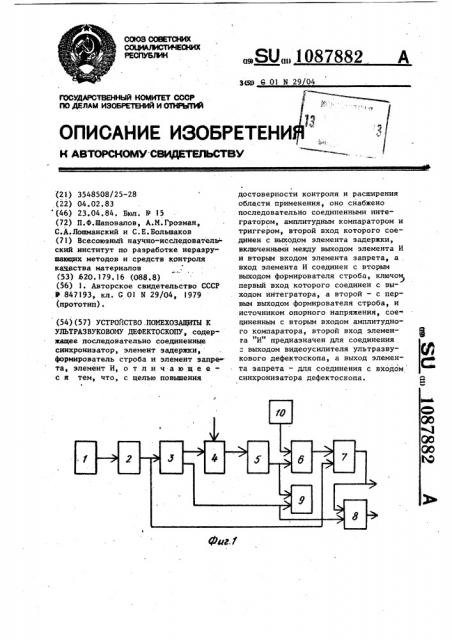

На фиг.1 представлена блок-схема предлагаемого устройства; на фиг.2— диаграммы напряжений, поясняющие работу устройства. 55

Устройсгво содержит последователь- но соединенные синхронизатор 1, элемент 2 задержки, формирователь 3

882 2 строба, элемент И 4, интегратор 5, амплитудный компаратор 6, триггер 7, второй вход которого соединен с выходом элемента 2 задержки, элемент 8 запрета, к выходу интегратора 5 подключен ключ 9, второй вход которого соединен с вторым входом. элемента 8 запрета и выходом формирователя 3 строба, выход элемента 8 непосредст венно или через формирователь (не показан) соединен с входом синхронизации дефектоскопа (не показан), второй вход элемента И 4 соединен с выходом видеоусилителя дефектоскопа (не показан). Выход амплитудного компаратора 6 соединен с источником 10

Устройство работает следующим образом.

Синхронизатор 1 импульсами ll вклю- чает элемент 2 задержки (одновибратор, вырабатывающий импульсы 12, .которые своим задним фронтом включают формирователь 3 строба, вырабатывающего раэнополярные сигналы 13 и )4 строба.

При появлении механических помех на выходе видеоусилнтеля дефектоскопа появляются сигналы 15 длительность которых может произвольно меняться.

Сигналы помехи, проходя через времен. ной селектор дефектоскопа, вызывают ложные срабатывания его регистратора., Для исключения ложных срабатываний сигналы l5 с выхода вндеоусилителя дефектоскопа подаются на элемент И 4, с выхода которого импульсы 16.помехи поступают на интегратор 5. Сигнал 17 с выхода интегратора подается на амплитудный компаратор 6, уровень срабатывания которого определяется напряжением от источника 10 опорного напряжения.

При достижении сигналом 17 уровня срабатывания компаратора 6 последний открывается и отрицательным перепадом импульса 18 на его выходе перебрасывает RS-триггер 7 в нулевое положение.

При этом элемент 8 запрета закрыт и на его выходе отсутствуют импульсы, использующиеся для запуска синхрониза. тора дефектоскопа.

В момент окончания импульса 14 включается ключ 9, который переводит интегратор в исходное состояние. Когда уровень сигнала 17 сравняется с порогом срабатывания компаратора 6, последний закроется и устройство восста новит исходное положение.

I 087882 4

Изобретение позволяет повысить достоверность контроля sa счет того, что устройство помехоэащиты срабатывает лишь на помехи определенной интен . а сивности, достаточной для срабатывания компаратора, и не реагирует на появление одиночных помех.

4

При отсутствии помех в зоне сигна лов 13 строба триггер 7 переходит в состояние "1", открывая элемент 8 эа прета. Сигнал 14 с выхода формироваТеля 3 строба через элемент 8 запрет поступает на вход синхронизатора де.фектоскопа, осуществляя его запуск.

Работа дефектоскопа продолжается до понвления на выходе видеоусилителя интенсивных помех, /

Непродолжительная помеха, например одиночный импульс, не вызовет срабатывания амплитудного компаратора 6, и дефектоскоп не будет блокироваться. 3аиускУМ Ри8.2

Составитель Г.Максимочкин

Редактор А.Козориз Техред Т.Фанта Корректор И.Эрдейи

Заказ 2649/40 Тираж .823, Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб. д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

13

И и

М

17

Предлагаемое устройство обеспечивает воэможность работы дефектоскопа как в иммерсионном, так и в других вариантах, например с непосредствен» ным контактом преобразователей с кон. тролируемым образцом.
