Устройство для измерения амплитудной модуляции частотно- модулированных сигналов

Устройство для измерения амплитудной модуляции частотно- модулированных сигналов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ А Ь1-1ИТУДНОЙ МОДУЛЯЦИИ ЧАСТОТНО-МОДУЛИРОВАННЫХ СИГНАЛОВ, содержащее последовательно соединенные источник модулирующего напряжения, клеммы для подключения проверяемого частотно-модулированного генератора, смеситель, к второму входу которого подключен выход гетеро/WHa, и модулометр,.о т л и ч а 10 щ е е с я тем, что, с целью повышения разрешающей способности и точности измерения, в него введены последовательно включенные между выходом смесителя и входом модулометра усилитель промежуточной частоты, амплитудный ограничитель, перемножитель , второй вход которого соединен с выходом частотно-модулированного генератора, фильтр разностной частоты и синхронный детектор, опорный вход которого соединен с выхоi дом гетеродина. (Л С

СО(ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) . (д1) С 01 R 29/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3547599/18-21 (22) 26, 01. 83 . (46) 23.04.84. Бюл.N9 15 (72) В.И.Дикарев и А.А;Лосев (53) 621 317.353 (088.8), (56) l. Авторское свидетельство СССР

1(646271, кл. G 01 R 29/00, 1978.

2. Авторское свидетельство СССР

Р 451024, кл. G 01 R 29/06 1974 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

А14Ьи 1ИТУДНОЙ МОДУЛЯЦИИ ЧАСТОТНО-HOQYJlHP0BAHHb1X СИГНй10В, содержащее после. довательно соединенные источник модулирующего напряжения, клеммы для под" ключения проверяемого частотно-модулированного генератора, смеситель, к второму входу которого подключен выход гетеродина, и модулометр, о т— л и ч а ю щ е е с я тем, что, с целью повышения разрешающей способ. ности и точности измерения, в него введены последовательно включенные между выходом смесителя и входом модулометра усилитель промежуточной частоты, амплитудный ограничитель, перемножитель, второй вход которого соединен с выходом частотно-модулированного генератора, фильтр разностной частоты и синхронный детектор, опорный вход которого соединен с выхо. дом гетеродина.

108792б

Изобретение относится к измерительной технике, в частности к измерителям коэффициента модуляции, Известно устройство для исследования амплитудных и частотных флуктуаций, содержащее смеситель с линией задержки на входе, фазовый модулятор, задающий генератор, два паласовых фильтра и два синхронных детектора

3. причем один вход разового модулято- 10 ра подключен к входу устройства, другой — к выходу задающего генератора, выход фазового модулятора подключен к второму входу смесителя, выход которого подключен к двум паласовым 15 фильтрам, соединенным с синхронными детекторами, выходы которых являются выходами устройства, причем вторые входы синхронных детекторов подключены к выходу задающего генератора, один 20 из них непосредственно, а другой— через удвоитель частоты jl) .

Недостатками данного устройства являются сложность и наличие погрешности измерения, обусловленной преобра- 25 зовапием паразитной амплитудной модуляции в,частотную в фазовом модуляторе °

Наиболее близким к предлагаемому является устройство для измерения ам30 плитудной модуляции частотно-модулированных сигналов, содержащее последовательно включенные источник модулирующего напряжения, проверяемый частотно-модулированный генератор и измеритель модуляции, причем к гетеродинному входу смесителя измерителя модуляции подключен вспомогательный частотно-модулированный генератор, вход модулятора которого соединен с выходом источника модулирующего напряжения.

Известное устройство позволяет измерять глубину паразитной амплитудной модуляции, возникающей в генераторах частотно-модулированных сигналов и в трактах их передачи. Точное знание параметров паразитной ам- плитудной модуляции позволяет детально исследовать причины образования паразитной амплитудной модуляции в генераторах частотно-модулированных сигналов с целью их полного исключения (2j .

Однако известное устройство обеспечивает измерение параметров ампли- 55 тудной модуляции с высокой точностью и разрешающей способностью только при определенном законе частотной.модуляции проверяемого генератора. Ес ди же на модулирующую функцию не на кладывается никаких ограничений, то точность измерения параметров амплитудной модуляции будет невысокой из-за преобразования частотной модуляции в амплитудную в измерителе модуляции.

Целью изобретения является повышение разрешающей способности и точности измерения паразитной амплитудной модуляции, возникающей в генераторах частотно-модулированных сигналов при любом законе частотной модуляции.

Поставленная цель достигается тем, что в устройство для измерения амплитудной модуляции частотно-модулированных сигналов, содержащее последовательно соединенные источник модулирующего напряжения, клеммы для подключения проверяемого частотно-модулированного генератора, смеситель, к второму входу которого подключен выход гетеродина, и модулометр, введены последовательно включенные между выходом: смесителя и входом модулометра усилитель проме— жуточной частоты, амплитудный ограничитель, перемножитель, второй вход которого соединен с выходом частотно-модулированного генератора, фильтр

Разностной частоты и синхронный детектор, опорный вход которого соединен с выходом гетеродина.

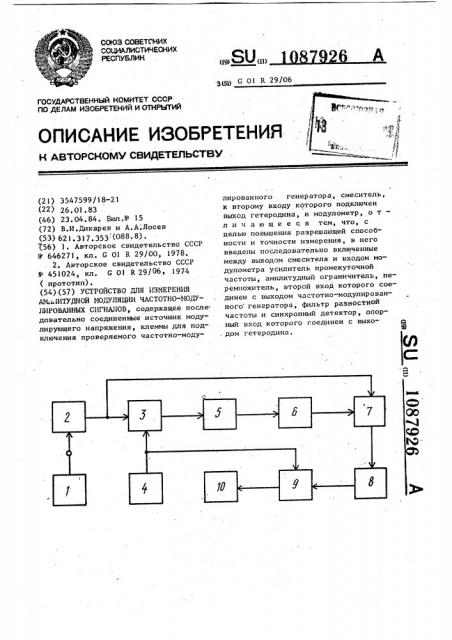

На чертеже представлена блок-схема предлагаемого устройства.

Устройство состоит,иэ последовательно соединенных источника 1 модулирую.щего напряжения поверяемого частот-" но-модулируемого генератора 2 с клеммами для его подключения, смесителя 3, ко второму входу которого подключен выход гетеродина 4, усилите» ля 5 промежуточной частоты, амлитуд-ного ограничителя 6, перемножителя 7, второй вход которого подключен к выходу частотна-модулируемого генератора 2, фильтра 8 разностной частоты, синхронного детектора 9, опорный вход которого подключен к выходу гетеродина 4 и модулометра 10.

Устройство работает следующим образом.

При подаче модулирующего напряже- . ния с источника на модулятор проверяемого частотно-модулированного генератора 2 в нем возникают частотно-модулированные колебания с паваэит926

Составитель Н,Михалев

Техред М.Тепер Корректор В.Синицкая

Редактор О.Черниченко

Заказ 2652/42

Тираж 711 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва, Ж-35 Раушская наб. д.4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная,4

3 1087 ной амплитудной модуляцией, описывае-. мой выражением вида

U (c) = u (i + m(r) comfy,с w(e)), где U, u — амплитуда и несущая ч а стот а си гнала;

m(t),8(t) — мо, улирующие функции соответственно амплитудной н частотной модуляции.

Указанные колебания поступают на первые входы перемножителя 7 и смесителя 3, на второй вход которого подается напряжение гетеродина 4. При этом частота г- гетеродина 4 устанавливается ниже частоты (,) сигнала (Vc r) . Тогда на выходе смесите.ля 3 образуется сигнал пазностной (промежуточной) частоты .

U (t)=U (1+ш (t)j cosg(u -И,)t, +

1 с г

+8 (t)) где Я,- 43<- И„ — промежуточная частота.

После усилителя промежуточной час25 . тоты 5 сигнал U< (t) не претерпевает существенных изменений, т.с

11 ()= ; (1+ш (t))cos f(Q<-63 ) t +

+ 8 ()1, эа исключением модулирующей функции 3g

m (й), в которой появляются составля.ющие паразитной амплитудной модуляции, вызванные переходом частотной модуляции в амплитудную из-за неравномерности амплитудно-частотной харак35 теристики усилителя 5.

Сигнал U (t) с выхода усилите2 ля 5 промежуточной частоты поступает на вход амплитудного ограничителя 6, 40 на выходе которого образуется сдедующий сигнал:

3() 9 (с г) ( в котором амплитудная модуляция устранена. Указанный сигнал поступает на второй вход перемножителя 7. В результате перемножения сигналов Uc (t) и

U>(t) на выходе перемножителя 7 образуется результирующее колебание, из которого фильтром 8 выделяется на пряжение разностной частоты

U (t)=U<)1 + m(t)) ози„t .

Это напряжение поступает на информационный вход синхронного детектора 9, на опорный вход которого подается напряжение UC(t) в виде гетеродина 4. В результате синхронного детектирования на выходе детектора 9 образуется низкочастотное напряжение, пропорциональное модулирующей функции ш (t). Данное напряжение поступает на модулятор 10, где измеряются параметры паразитной амплитудной модуляции.

Таким образом, предлагаемое устройство по сравнению с известным.. обеспечивает измерение паразитной амплитудной модуляции, возникающей в генераторах частотно-модулированных сигналов и в трактах их передачи, при отсутствии ограничений на модулирующую функцию. Это позволяет из-, мерять амплитудную модуляцию с малой погрешностью и высокой разрешающей способностью при любом законе частотной модуляции. Точное знание параметров паразитной амплитудной модуляции позволяет детально исследовать причины ее образования с целью их полного исключения.
