1. СЕЛЕКТОР ИМПУЛЬСОВ ПО ПЕРИОДУ СЛЕДОВАНИЯ, содержащий последовательно соединенные первый триггер, первый элемент ИЛИ,блок зазадержки , генератор стробов и элемент совпадения, а также первый пе1 есчетный блок и второй элемент ИЛИ, причем .входная шина соединена с входом Установка вЧ,первого триггера и вторым входом элемента совпадения, выход которого подключен к второму входу первого элемента ИЛИ и является выходом селектора, отличающийся тем, что, с целью выделения импульсов с априорно неизвестным периодом следования, в него введены формирователь импульсов, второй и третий триггеры, третий и четвертый элементы ИЛИ, второй пересчетный блок, первый, второй и третий элементы И, а блок задержки выполнен регулируемым, при этом выхрд блока задержки соединен с входом Установка в второго триггера, выход элемента совпадения - с входами Установка в О второго и третьего триггеров и второго пересчетного блока , первым входом второго элемента ИЛИ, счетным входом первого пересчетного блока и первым управляющим вхо дом блока задержки, выход генератора стробов через формирователь импульсов соединен с первым входом первого элемента; И, второй вход которогоподключен к прямому выходу второго триггера, а выход - к третьему входу первого элемента ИЛИ, первым входам второго и третьего элементов И, при этом инверсный и прямой выходы третьего триггера соединены соответственно с вторыми входами второго и третьего элементов И первый и второй входы третьего элемента ИЛИ - с выходами первого и второго пересчетных блоков, а выход - с входами Установка в О первого триггера, установка третьего триггера,вторым входом второго и первым входом четвертого элементов ИЛИ, выход второго элемента И подключен к третьему входу второго элемента ИЛИ и счет- § ному входу второго пересчетного бло-. ка, выход третьего элемента И соеди-|/Л нен с вторым входом четвертого эле- |У мента ИЛИ, а выходы второго и чет- |f вертого элементов ИЛИ подключены сооу- I ветственно к входу Сброс и второс му управляющему входу блока. задержки . 2. Селектор по п.1, от ли Ч а ю щ и и с я тем, что в нем блок задержки состоит из последовательно 00 соединеннЕШрегистра,сумматора,эле- i сх мента сравнения,второй вход которого подключен к выходу счетчика импульсов , счетный вход которого соединен с выходом элемента И, к первому входу которого подключен выход триггера со а к второму входу - выход генератора тактовых импульсов, при этом входом блока задержки является вход Установка в 1 триггера, входом Сброс блока задержки - вход Установка в О счетчика импульсов, вторым управляющим входом блока задержки управляющий вход регистра, первым управляющим входом блока задержки вход Считывание сумматора, а выход элемента сравнения соединен с входом Установка в О триггера и является выходом блока задержки.

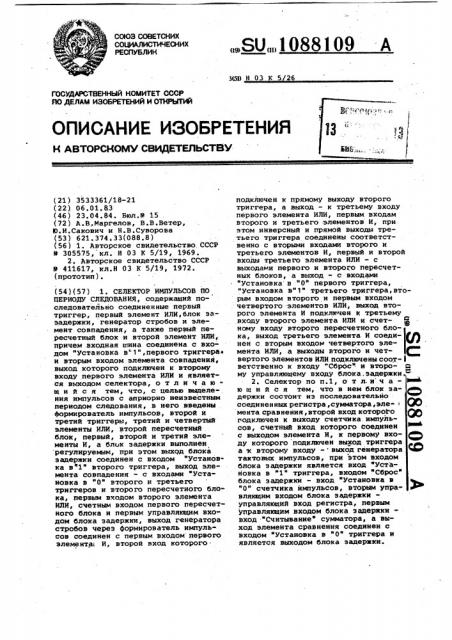

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(59 Н 03 К 5 26

ОПИСАНИЕ ИЗ06РЕТЕНИЯ

К ABTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3533361/18-21 (22) 06.01.83 (46) 23.04.84. Бюл.Р 15 . (72) A.В,Маргелов, В.В.Ветер, IO.И.Сакович и Н.В.Суворова (53) 621.374.33(088.8) (56) 1. Авторское свидетельство, СССР

В 305575, кл. Н 03 К 5/19, 1969.

2. Авторское свидетельство СССР

Р 411617, кл.Н 03 К 5/19, 1972. (прототип).

I (54)(57) 1. СЕЛЕКТОР ИМПУЛЬСОВ ПО

ПЕРИОДУ СЛЕДОВАНИЯ, содержащий последовательно соединенные первый триггер, первый элемент ИЛИ,блок зазадержки, генератор стробов и элемент совпадения, а также первый пересчетный блок и второй элемент ИЛИ, причем .входная шина соединена с входом "Установка в"1",первого триггера и вторым входом элемента совпадения, выход которого подключен к второму входу первого элемента ИЛИ и является выходом селектора, о т л и ч а юшийся тем, что, с целью выделения импульсов с априорно неизвестным периодом следования, в него введены формирователь импульсов, второй и третий триггеры, третий и четвертый элементы ИЛИ, второй пересчетный блок, первый, второй и третий элементы И, а блок задержки выполнен регулируемым, при этом выход блока задержки соединен с входом "Установка в"1" второго триггера, выход элемента совпадения - с входами "Установка в "0" второго и третьего триггеров и второго пересчетного блока, первым входом второго элемента

ИЛЙ, счетным входом первого пересчетного блока и первым управляющим входом блока задержки, выход генератора стробов через формирователь импульсов соединен с первым входом первого элемента. И, второй вход которого .

„„SU„„1088109 A подключен к прямому выходу второго триггера, а выход — к третьему входу первого элемента ИЛИ, первым входам второго и третьего элементов И, при этом инверсный н прямой выходы третьего триггера соединены соответственно с вторыми входами второго и третьего элементов И, первый и второй входы третьего элемента ИЛИ вЂ” с выходами первого и второго пересчетных блоков, а выход -. с входами

"Установка в "0" первого триггера, "установка в" 1" третьего триггера,вторым входом второго н первым входом четвертого элементов ИЛИ, выход второго элемента И подклкчен к третьему входу второго элемента ИЛИ и счет- Я ному входу второго пересчетного блока, выход третьего элемента И соеди- f+ нен с вторым входом четвертого элемента ИЛИ, а выходы второго и чет- С вертого элементов ИЛИ подключены соответственно к входу "Сброс" и второ- Я му управляющему входу блока. задержки.

2. Селектор по п.1, о т л. и ч а - М ю шийся тем, что в нем блок за- держки состоит из последовательно соединенных регистра, сумматора,эле QO . мента сравнения, второй вход которо о (© подключен к выходу счетчика импульсов, счетный вход которого соединен с выходом элемента И, к первому вхо- ( ду которого подключен выход триггера а к второму входу - выход генератора 1йвФ тактовых импульсов, при этом входом блока задержки является вход "Установка в "1" триггера, входом "Сброс" блока задержки - вход "Установка в

"0" счетчика импульсов, вторым уира- Ф вляющим входом блока задержки— управляющий вход регистра, первым управлякщим входом блока задержкивход "Считывание" сумматора, а выход элемента сравнения соединен с входом "Установка в "0" триггера и является выходом блока задержки.

1088109 вого элемента ИЛИ и является выходом селектора, введены формирователь импульсов, второй и третий триггеры, третий и четвертый элементы ИЛИ, Ь5

Изобретение относится к импульсной технике, а точнее к селекторам импульсов по периоцу следования, и может быть использовано для выделе .ля периодической последовательности импульсов с априорно неизвест- 5 ним периодом следования на фоне хаотических помех, а также для разделения совокупности импульсных сиг» налов с различными частотами следования.

Известен селектор импульсов по периоду следования, содержащий последовательно соединенные формирователь полустробов, элемент ИЛИ, блок задержки, формирователь стробов и элемент совпадения, а также пересчетный блок и элемент запрета, причем счетный вход пересчетного блока соединен с выходом формирователя стробов, выход соединен с прямым входом элемента запрета, а вход "Сброс" соединен Ю с выходом элемента совпадения, второй вход которого подключен к входу селектора (1 j.

Однако данный селектор обеспечивает селектирование при наличии про- 25 пусков в импульсной последовательности, но обладает невысокой помехоустойчивостью.

Наиболее близким к изобретению по технической сущности является се- 3Q лектор импульсов по периоду следования, содержащий последовательно соединенные триггер, первый элемент ИЛИ, блок задержки, генератор стробов и элемент совпадения, а также пере- 35 счетный блок и второй элемент ИЛИ, причем входная шина соединена с входом "Установка в "1" триггера и вторым входом элемента совпадения, выход которого подключен к второму входу первого элемента ИЛИ и является выходом селектора 12).

Недостатком известного устройства является неоперативность изменения величины селектируемого периода следования, в результате чего необходи- 5 мы априорные сведения о величине периода следования.

Целью изобретения является выделение импульсов с априорно неизвестным периодом следования. 50

Поставленная цель достигается тем, что о селектор импульсов по периоду следования, содержащий последовательно соединенные первый триггер, первый элемент ИЛИ, блок задержки, гене-55 ратор стробов и элемент совпадения, а также первый пересчетный блок и второй элемент ИЛИ, причем входная шина соединена с входом "Установка в "1" первого триггера и вторым входом элемента совпадения, выход кото- . рого подключен к второму входу первторой пересчетный блок, первый, второй и третий элементы И, а блок задержки выполнен регулируеьым, при этом выход блока задержки соединен с входом "Установка в "1" второго триггера, выход элемента совпадения с входами "Установка в "0" второго и третьего триггеров и второго пересчетного блока, первым входом второго элемента. ИЛЙ, счетным входом первого пересчетного блока и первым управляющим входом блока задержки, выход генератора стробов через формирователь импульсов соединен с первым входом первого элемента И, второй вход которого подключен к прямому выходу второго триггера, а выход— к третьему входу первого элемента

ИЛИ, первым входам второго и третьего элементов и, при этом инверсный и прямой выходы третьего триггера соединены соответственно с вторыми входами второго и третьего элементов И, первый и второй входы третьего элемента ИЛИ - с выходами первого и второго пересчетных блоков, а выход — с входами "Установка в "0" первого триггера, "Установка в "1" третьего триггера, вторым входом второго и первым:входом четвертого элементов ИЛИ, выход второго элемента И подключен к третьему входу второго элемента ИЛИ и счетному входу второго пересчетного блока,выход третьего элемента И соединен с вторым входом четвертого элемента

ИЛИ, а выходы второго и четвертого элементов ИЛИ подключены соответственно к входу "Сброс" и второму управляющему входу блока задержки.

При этом блок задержки состоит иэ последовательно соединенных регистра, сумматора, элемента сравнения, второй вход которого подключен к выходу счетчика импульсов, счетный вход которого соединен с выходом элемента И, к первому входу которого подключен выход триггера, а к вто рому вхаду — выход генератора тактовых импульсов, при этом входом блока задержки является вход "Установка в "1" триггера, входом "Сброс" блока задержки - вход "Установка в "0" счетчика импульсов, вторым управляющим входом блока задержки - управляю щий вход регистра, первым управляющим входом блока задержки — вход

"Считывание" сумматора, а выход элемента сравнения соединен с входом

"Установка в "0" триггера и является выходом блока задержки.

Иа чертеже представлена структурная схема селектора импульсов по периоду следования.

- В состав устройства входят первый триггер 1, первый элемент ИЛИ 2, блок 3 задержки, генератор 4 стробов, элемент 5 совпадения, второй и

3088109.Первым импульсом входной последовательности опрокидывается триггер 1 и сигнал с его выхода через первый элемент ИЛИ 2 опрокидывает триггер 17, который своим выходным потенциалом разрешает прохождение импульсов генератора 19 через элемент И 18 на счетчик 20. В момент сравнивания кодов, хранящихся в сумматоре 21 и отсчитанных в счетчике 20, элемент 22 выдает сигнал который, с одной стороны, поступает на триггер 17 и приводит его в исходное состояние, прекращая поступление импульсов с генератора 19 на счетчик

20, а с другой стороны, поступает на вход блока 3 и запускает генератор

4, а также опрокидывает второй триггер 6. Строб-импульс с выхода генератора 4 поступает на элемент 5 и держит его открытым. Если в это время с входа селектора на элемент 5 поступает импульс, он пройдет на выход селектора, поступит на вход

"Считывание Т" блока 3 и обеспечит считывание с сумматора 21 кода периода следования селектнруемой последовательности во внешнее устройство, вернет в исходное состояние второй триггер б, опрокинет третий триггер

7, через второй элемент ИЛИ 12 и вход "Установка в "0". блока 3 очистит счетчик 20, подготовив его к отсчету нового периода следования селектируемой последовательности, занесет единицу в первый пересчетный блок 13, предназначенный для отсчета заданного числа импульсов (с учетом пропусков) для обнаруженной периодической последовательности, установит в "0" второй пересчетный. блок 14, предназначенный для подсчета допустимого числа идущих подряд пропусков в селектируемой последовательности, через первый элемент

ИЛИ 2 и триггер 17 откроет элемент

И 8 и обеспечит новый отсчет периода селектируемой последовательности. Для этого случая импульс с формирователя 8 по окончании стробимпульса через первый элемент И 9 не проходит, так как импульсом с выхода селектора второй триггер б возвращен в исходное состояние.

Если во время присутствия строба на выходе элемента 5 импульс входной последовательности не поступит, то импульс с формирователя 8 пройдет через первый элемент И 9, через третий элемент И 11 (третий триггер 7 находится в исходном состоянии ), через третий триггеры б и 7, формирователь 8 импульсов, первый, второй и третий элементы И 9-11 соответственно, второй элемент ИЛИ 12, первый и второй пересчетные блоки 13 и

14, третий и четвертый элементы ИЛИ 5

15 и 16. Блок 3 задержки состоит из триггера 17, элемента И 18, генератора 19 тактовых импульсов, счетчика

20 импульсов, сумматора 21, элемента 22 сравнения и регистра 23. Вход устройства соединен с входом "Установка в "1" первого триггера 1 и вторым входом элемента 5. Первый вход первого. элемента ИЛИ 2 соединен с выходом первого триггера 1, а выход соединен с входом блока 3, выход которого подключен к входу генератора

4 и входу "Установка в "1", второго триггера б. Выход генератора 4 соединен с первым входом элемента 5 и через формирователь 8 с первым вхо-. 20 дом первого элемента И 9, второй вход которого соединен с выходом второго триггера 6, а выход подключен к первым входам второго и третьего ,элементов И 10 и 11 и третьему вхо- 25 ду первого элемента ИЛИ 2. Выход элемента 5 является выходом селектора и соединен с первым управляющим входом (" Считывание Т").блока 3, входами "Установка в "0" второго и тре- 30 тьего триггеров б и.7, второго пересчетного блока 14, счетным входом первого пересчетного блока 13 и вторым входом первого элемента ИЛИ 2.

Выходы пересчетных блоков 13 и 14 со-35 единены с входами третьего элемента ИЛИ 15, выход которого соединен с входом "Установка в "0" первого триггера 1, вторым входом второго

12 и первым входом третьего элемента ИЛИ 15. Второй вход четвертого элемента ИЛИ 16 соединен с выходом третьего элемента И 11, а выходс вторым управляющим входом ("Прибавить аТ") блока 3. Инверсный и прямой выходы третьего триггера 7 .со- 45 единены с вторыми входами соответственно второго и третьего элементов

И 10 и 11. В блоке 3 регистр 23, сумматор 21, элемент 22 соединены по-. следовательно. Выход генератора 19 50 подключен к первому входу элемента

И 18, второй вход которого соединен с выходом триггера 17, а выходс входом счетчика 20. Выход элемента 22 соединен с входом "Установка 55 в "0" триггера 17 и является выходом блока .3.

Селектор импульсов по периоду следования работает следующим образом.

В исходном состоянии на сумматор

21 по входу "Т" устанавливается начальное значение кода, соответствующее минймально возможному периоду следования импульсов из возможного диапазона исследуемых частот следования импульсов, а в регистр 23 по 65 входу h Т" устанавливается кол ш, ra наращивания периода следования селектируемых последовательностей, определяющих темп и точность поиска периодической последовательности с априорно неизвестным периодом следования импульсов.

1088109 четвертый элемент ИЛИ 16 и поступит на регистр 23. Код величины ъТ - шага неиска последовательности сложится с содержимам сумматора 21 и определит новое значение кода периода следования селектируемой последовательности. Кроме того, импульс с выхода первого элемента И 9 через первый элемент ИЛИ 2, триггер 17 и элемент И 18 разрешает прохождение тактовых импульсов с генератора 19 на 10 счетчик 20, в котором хранилось предыдущее значение кода селектируемой последовательности. Когда величина содержимого счетчика 20 достигнет нового значения содержимого суммато- 15 ра 21, элемент 22 вырабатывает импульс, который поступает на входы триггера 17, генератора 4 и второго триггера 6. Генератор 4 вновь стробирует элемент 5 и описанный процесс О повторяется до тех пор, пока импульс входной последовательности не попадет в строб."

После появления первого импульса на выходе устройства селектор работа-25 ет B режиме селекции обнаруженной периодической последовательности.

Импульсы, прошедшие на выход селек« тора, подсчитываются в первом пере-. счетном блоке 13. Если число отселектированных импульсов превышает коэффициент пересчета первого пересчетного блока 13, т.е. установленное число импульсов, достаточное для селекции обнаруженной последовательности, импульс с выхода бло- 35 ка 13 через третий элемент ИЛИ 15 возвращает триггеры 1 и 7 в исходное состояние, далее через второй элемент ИЛИ 12 очищает счетчик 20 и через четвертый элемент ИЛИ 16 и 4р регистр 23 устанавливает новое значение периода селектируемой последовательности, подготавливая селектор к поиску новой периодической последовательности.

Если в процессе селекции при отсчете очередного периода следования в стробе не появится импульс из входной последовательности, импульс с формирователя 8 проходит через первый элемент И 9 и обеспечивает продолжение счета времени в счетчике

ЯО. Далее импульс с выхода элемента

И 9 проходит через второй элемент

И 10 (третий триггер 7 до этого опрокинут предыдущим, прошедшим на выход селектора импульсом). Импульс с выхода второго элемента И 10 поступает на второй пересчетный блок

14, который осуществляет счет. числа пропущенных подряд импульсов в селектируемой последовательности, и через второй элемент ИЛИ 12 очищает счетчик 20, чем обеспечивается отсчет нового периода следования селектируемой последовательности импульсов.

Если число пропущенных подряд импульсов превышает заданное (возможное), то импульс с второго пересчетного блока 14 через третий элемент

ИЛИ 15 возвращает триггеры 1 и 2 в исходное состояние, далее через второй элемент ИЛИ 12 очищает счетчик

20 и через четвертый элемент ИЛИ 16 и регистр 23 устанавливает новое значение периода селектируемой последовательности, подготавливая селектор к поиску новой периодической последовательности.

Таким образом, предлагаемое устройство обеспечивает селекцию периодических последовательностей с априорно неизвестным периодом следования импульсов и может быть использовано для автоматического разделения совокупности серий импульсных сигналов.
