Ретранслятор
Иллюстрации
Реферат
СОЮЗ СОВЕТСКИХ
ХН °
РЕСПУБЛИК
1 А (1% (11) ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЪЙ
ОПИСАНИЕ ИЗОБРЕТЕН 8 н. аВТОРСНОМУ СОИЛОВ БОТВУ
-" (21) 3548554/18-09 (22) 10 ° 02.83 (46) 23.04.84. Бюл. В 15 (72) В.В. Сергиенко (53) 621.396.45(088.8) (56) 1. Патент Франции Ф 2301134, кл. Н 04 В 7/14, 1976.
2. Авторское свидетельство СССР и 944127, кл. Н 04 В 7/15, 1980 (прототип). (54).(57) РЕТРАНСЛЯТОР, содержащий приемник, выход которого подключен к входу дешифратора команд управления, а также передатчик и элемент И, отличающийся тем, что, с целью уменьшения времени ложной работы передатчика в результате воздействия помех, в него введены ана 15Р Н 04 В 7/14 Н 04 В 7/26 лизатор отсутствия информации, последовательно соединенные блок контроля времени ложной передачи и формирования сигнала запрета и блок памяти сигнала запрета, а также ключ, включенный между выходом приемника и входом передатчика, и элемент НЕТ, включенный между выходом дешифратора команд управления и первым входом элемента И, при этом управляющие входы ключа и передатчика также соединеныс выходом элемента НЕТ, выход ключа через анализатор отсутствия информации подключен к второму входу элемента И, выход которого подключен к входу блока контроля времени ложной пере- Е дачи и формирования сигнала запрета, а выход блока памяти сигнала запрета подключен к управляющему входу элемента НЕТ.
1088141
Изобретение относится к радиосвязи и может быть использовано, например, в симплексных сетях радиосвязи для увеличения дальности связи подвижных объектов с неподвижными и меж- 5 ду собой.
Известен ретранслятор, предназначенный для увеличения дальности радиосвязи, содержащий приемник, передатчик и устройство приема сигналов телеуправления, определяющее режим работы ретранслятора (1) .
Недостатком этого устройства является включение передатчика на передачу по ложной команде. 15
Наиболее близким к изобретению является ретранслятор, содержащий приемник, выход которого подключен к входу дешифратора команд управления, а также передатчик и элемент И j2). 2О
Недостатком известного ретранслятора является ложное включение передатчика на длительное время в результате воздействия помех.
Цель изобретения — уменьшение вре- 25 мени ложной работы передатчика в результате воздействия помех.

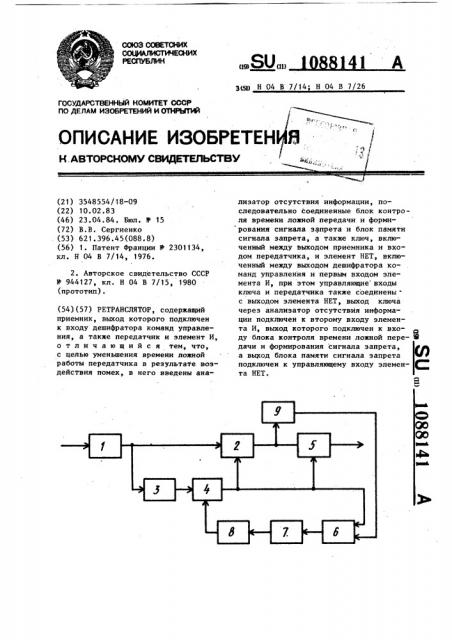

Поставленная цель достигается тем, что в ретранслятор, содержащий приемник, выход которого подключен к входу5д дешифратора команд управления, а также передатчик и элемент И, введены анализатор отсутствия информации, последовательно соединенные блок контроля времени ложной передачи и формирования сигнала запрета и блок памяти сигнала запрета, а также ключ, включенный между выходом приемника и входом передатчика, и элемент НЕТ, включенный между выходом дешифратора 40 команд управления и первым входом элемента И, при этом управляющие входы ключа и передатчика также соединены с выходом элемента НЕТ, выход ключа через анализатор отсутствия4 информации подключен к второму входу элемента И, выход которого подключен к входу блока контроля времени ложной передачи и формирования сигнала запрета, а выход блока памяти сигнала запрета подключен к управляющему. входу элемента НЕТ, На чертеже представлена структурная электрическая схема ретранслятора.
Ретранслятор содержит приемник 1, ключ 2, дешифратор 3 команд управления, элемент НЕТ 4, передатчик 5, элемент И 6, блок 7 контроля времени ложной передачи и формирования сигнала запрета, блок 8 памяти сигнала запрета, анализатор 9 отсутствия информации.
Ретранслятор работает следующим образом.
В исходном состоянии ретранслятор находится в режиме приема, при этом передатчик 5 выключен. Сигналы управления ретранслятором принимаются приемником 1 и поступают в дешифратор 3 команд управления. Дешифратор
3 команд управления расшифровывает сигналы управления и на его выходе формируется команда включения передатчика, поступающая на сигнальный вход элемента НЕТ 4. При отсутствии на управляющем входе элемента НЕТ 4 команды запрета включения передатчика через элемент НЕТ 4 команда включения передатчика- поступает на управляющие входы передатчика 5, ключа 2 и первый вход элемента И 6. Передатчик 5 заключается в режим передачи. Ключ 2 открывается, подключая выход приемника 1 к модуляционному входу передатчика 5 и входу анализатора 9 отсутствия информации. Если на модуляционный вход передатчика 5 поступает полезная информация, предназначенная для .ретрансляции, на выходе анализатора 9 никакой команды не формируется. Ретранслятор находится в режиме передачи информации. По окончании передачи информации команда включения передатчика пропадает и ретранслятор переходит в режим приема.
В исправном ретрансляторе дешифратор 3 команд управления формирует на своем выходе команду включения передатчика 5 только при приеме полезной информации приемником 1.
Если ретранслятор неисправен и беэ приема полезной информации сформируется ложная команда включения передатчика, поступающая через открытый элемент НЕТ 4 на управляющие входы передатчик 5, ключа 2 и первый вход элемента И 6, то происходит следующее.
Анализатор 9 сформирует на своем выходе команду отсутствия информации.
При наличии на первом входе элемента
И 6 команды включения передатчика, а на втором входе — команды отсутствия информации, на выходе данного элемента появляется команда о ложной передаче, поступающая в блок 7 конт1088141
Составитель Т. Ерохина
Редактор Н. Бобкова Техред А. Бабинец Корректор А, Дзятко
Заказ 2690/53 Тираж 635 Н.дписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 роля времени ложной передачи и формирования сигнала запрета. Если длительность команды о ложной передаче превышает определенное, заранее .за данное время, соответствующее макси- 5 мально возможному промежутку времени между окончанием сигналов управления ретранслятором и началом передачи полезной информации, то на выходе блока 7 сформируется команда запрета включения передатчика, поступающая на вход блока 8 памяти сигнала запрета. С выхода блока 8 команда запрета поступает на управляющий вход элемента НЕТ 4, запрещая прохождение через данный элемент команды включения передатчика. В результате прекращения поступления на управляющий вход передатчика команды включения передатчик выключается, блок 8 памяти сигнала запрета, получив один раз при возникновении неисправности сигнал запрета, формирует на своем выходе сигнал запрета постоянно, до стирания памяти запрета, осуществляемой после устранения неисправности. Ложное включение передатчика запрещается до устра нения неисправности.
Таким образом, благодаря блокировке цепей включения передатчика при возникновении неисправности в ретрансляторе, уменьшается время ложного включения на передачу и повышается надежность симплексной сети радиосвязи, в которой используется ретранслятор, так как исключается создание помех от передатчика неисправного ретранслятора приемником подвижных объектов, работающих в зоне действия ретранслятора. Передатчик предохраняется от выхода иэ строя из-За неог-раниченной длительности работы, что повышает надежность ретранслятора.
