Устройство для обнаружения ошибок биполярного сигнала

Устройство для обнаружения ошибок биполярного сигнала

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ ОШИБОК БИПОЛЯРНОГО СИГНАЛА по авт.св. № 585616, о т л и ч а ю щ е е с я тем, что, с целью повьопения точности обнаружения опшбок, возникшощих из-за пропадания импульсов при помехах и перерывах в канале связи, в него введены последовательно соединенные элемент задержки и формирователь отрицательного импульса по длительности, выход которого подключен к дополнительному входу элемента И, выход которого подключен к входу элемента задержки. g (Л с X X) 4 :о

ЩК 3 СОВЕТСНИХ

COI

РЕСПУБЛИН ае (ll) бр Н04 110

ГОСУДАРСТВЕННЫЙ НОМИТЕТ CCCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЬФ

: с - 314,.-,",. АЧ

Н ABTOPCRDMV СЮДатВВСтвУ (61) 585616 (21) 3339763/18-09 (22) 26 ° 08.81 (46) 23.04.84. Бюл. Ф 15 (72) В.Д. Палащенко (53) 621.394.14(088.8) (56) 1. Авторское свидетельство СССР

В 585616, кл. Н 04 L 1/10, 1976 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ

ОШИБОК БИПОЛЯРНОГО СИГНАЛА по авт.св.

Ф 585616, о т л и ч а ю щ е е с я тем, что, с целью повышения точности обнаружения ошибок, возникаащих из-sa пропадания импульсов при помехах и перерывах в канале связи, в него введены последовательно соединенные элемент задержки и формирователь отрицательного импульса по длительности, выход которого подключен к дополнительному входу элемента И, выход ко- торого подключен к входу элемента задержки.

1088143

Изобретение относится к технике связи и может быть использовано при передаче и приеме псевдотроичных сигналов

По основному авт. св. В 585616 5 известно устройство для обнаружения ошибок биполярного сигнала, содержащее объединенные по информационному входу элемент ИЛИ и декодер, выходы которого подключены к соответствующим входам блока обнаружения ошибок, а выход элемента ИЛИ подключен к управляющему входу декодера, а также инвертор, элемент И, дополнительный элемент ИЛИ и трехразрядный регистр сдвига, при этом выход элемента ИЛИ подключен к входам трехразрядного резистора сдвига и инвертора, выход которого через элемент И подключен к первому входу дополнительного элемен- 20 та ИЛИ, к второму входу которого подключен выход блока обнаружения ошибок, а выходы разрядов трехразрядного регистра сдвига подключены к соответствующим входам элемента И Я .

Однако известное устройство не отличает длительные перерывы связи от потерь одиночных импульсов, при измерении частоты ошибок с помощью внешнего счетного устройства значе- 30 ние коэффициента ошибок на выходе

° дополнительного элемента ИЛИ будет заниженным. . Цель изобретения - повышение точности обнаружения ошибок, возникающих-: З5 из-за пропадания импульсов при помехах и перерывах в канале связи.

Цель достигается тем, что в уст,ройство для обнаружения ошибок биполярного сигнала, содержащее объединен ные по информационному входу элемент

ИЛИ и декодер, выходы которого подключены к соответствующим входам блока обнаружения ошибок, а выход элемента ИЛИ подключен к управляюще- му входу декодера, а также инвертор, элемент И, дополнительный элемент

ИЛИ и трехразрядный регистр сдвига, прн этом выход элемента ИЛИ подключен к входам трехразрядного регистра 0 сдвига и инвертора, выход которого через элемент И подключен к первому входу дополнительного элемента ИЛИ, к второму входу которого подключен выход блока обнаружения ошибок, а вы- ходы разрядов трехразрядного регистра сдвига подключены к соответствующим входам элемента И, введены последовательно соединенные элемент задержки и формирователь отрицательного импульса по длительности, выход которого подключен к дополнительному входу элемента И, выход которого подключен к входу элемента задержки.

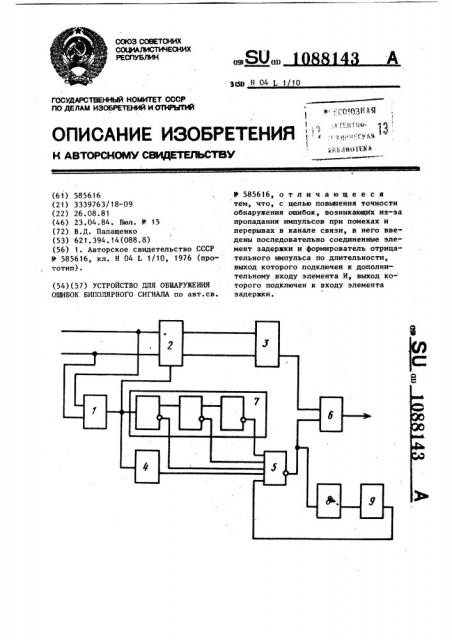

На чертеже представлена структурная электрическая схема устройства для обнаружения ошибок биполярного сигнала.

Устройство для обнаружения ошибок биполярного сигнала содержит элемент

ИЛИ 1, декодер 2, блок 3 обнаружения ошибок, инвертор 4, элемент И 5, дополнительный элемент ИЛИ 6, трехразрядный регистр 7 сдвига, элемент 8 задержки, формирователь 9 отрицательного импульса по длительности.

Устройство для обнаружения ошибок биполярного сигнала работает следующим образом.

На информационные входы устрой" ства для обнаружения ошибок биполярного сигнала поступают положительные и отрицательные импульсы псевдотроичной последовательности кода НДВЗ..

На выходе декодера 2 формируется исходная двоичная последовательность.

Сигнал ошибки формируется на выходе блока 3 обнаружения ошибок, он заклю-чается в нарушении чередования полярности сигнала. Если во входном сигнале присутствует подряд более трех нулей, то триггеры трехразрядного регистра 7 сдвига через три такта установятся в нулевое состояние, такое же состояние будет на выходе элемента ИЛИ 1. На выходе элемента И 5 появляется высокий уровень напряжения. Элемент 8 задержки осуществляет задержку появления высокого уровня на входе формирователя 9 отрицательного импульса по длитель,ности на время, приблизительно равное длительности импульса на входе устройства для обнаружения ошибок биполярного сигнала. По истечении этого времени формирователь 9 отрицательного импульса по длительности формирует низкий уровень напряжения на дополнительном входе элемента И 5.

При этом на выходе элемента И 5 появляется уровень сигнала, Таким образом происходит формирование одного импульса на выходе элемента И 5 при появлении на входе устройства для обнаруже1088143

Составитель Г. Лерантович

Редактор Н. Лазаренко Техред А. Кикемезей

Корректор А. Дзятко

Заказ 2690/53 Тираж 635

ВНИИПИ Государагвенного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ния ошибок биполярного сигнала четырех подряд идущих пробелов.

Низкий уровень на дополнительном входе элемента И 5 поддерживается в течение четырех периодов тактовой час-5 тоы устройства. для обнаружения ошибок биполярного сигнала, и в течение этого времени на выходе элемента И 5 присутствует низкий уровень сигнала.

По истечении времени, равного четы.1 рем периодам тактовой частоты, формирователь отрицательного импульса по длительности формирует высокий уровень сигнала на дополнительном входе элемента И 5. 15

Если во входном сигнале присутству" ет восемь и более подряд идущих пробелов, то на выходе элемента И 5 формируется два и более импульсов, т.е. по одному импульсу на четыре пробела. 20

Это соответствует минимально возможному количеству ошибок биполярного сигнала, так как согласно алгоритму кода НДВЗ на интервале длительностью в четыре периода тактовой частоты дол- жен присутствовать по меньшей мере один положительный или отрицательный импульс.

Выделенные импульсы ошибок с выхода элемента И 5 проходят на вход дополнительного элемента ИПИ 6. С выхода дополнительного элемента ИПИ 6 снимается выходной сигнал, который содержит суммарную информацию об ошибках.

Таким образом, предлагаемое устройство для обнаружения ошибок биполярного сигнала дает возможность обнаруживать ошибки как при нарушении биполярности, так и при пропадании импульсов из-за помех или перерывов в канале связи, а также позволяет отличить длительные перерывы связи от исчезновения одиночных импульсов при помехах, что приводит к повышейию точности работы известного устройства.
