Устройство для автоматического управления фокусировкой электронного луча передающей телевизионной трубки

Устройство для автоматического управления фокусировкой электронного луча передающей телевизионной трубки

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ФОКУСИРОВКОЙ ЭЛЕКТРОННОГО ЛУЧА ПЕРЕДАВДЕЙ ТЕЛЕВИЗИОННОЙ ТРУБКИ по авт.св. № 731607, о тл и. ч а ю щ е е с я тем, что, с целью снижения уровня высокочастотных , излучаемых устройством, генераaf nf . тор тактовой частоты выполнен в виде последовательно соединенных первого формирователя пилообразных напряжений (ФПН), вход которого является входам строчных синхроимпульсов , смесителя, триггера Шмидта и формирователя импульсов, выход которого является выходом генератора тактовой частоты, причем второй вход смесителя через второй ФПН подключен к выходу делителя частоты, вход которого является входом кадровых синхротдмпульсов, а выход соединен с тактовым входом блока управления и является дополнительным выходом генератора тактовой частоты. W СХ) 00 СП со

COl03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„ЯК„1088153 А

3(5п Н 04 N 5 34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 731607 (21) 3271565/18-09 (22) 07.04.81 (46) 23.04.84. Бюл. Р 15 (72) Б.И.Лыткин (53) 621.397.6(088.8) (56) 1. Авторское свидетельство СССР

Р 731607, кл. Н 04 N 5/34, 1978 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ФОКУСИРОВКОЙ MIEKT РОННОГО ЛУЧА ПЕРЕДАЧЕЙ ТЕЛЕВИЗИОННОЙ ТРУБКИ по авт.св. Р 731607, о тл и.ч а ю щ е е с я тем, что, с целью снижения уровня высокочастотных по,мех, излучаемых устройством, генератор тактовой частоты выполнен в виде последовательно соединенных первого формирователя пилообразных напряжений (ФПН), вход которого является входом строчных синхроимпульсов, смесителя, триггера 0)мидта и формирователя импульсов, выход которого является выходом генератора тактовой частоты, причем второй вход смесителя через второй ФНН подключен к выходу делителя частоты, вход которого является входом кадровых синхроимпульсов, а выход соединен с тактовым входом блока управления и является дополнительным выходом генератора тактовой частоты. ф

»>

> ((0б ас. ь ГlримcHel!1(h д:1)if!01" О с.< ро)::—

СТВс< ЗХ г)с Г<-",? > Т, ")(а Г) (1-I>i .>б!) аэом; о.;

И >00)С: e Е- 1! ИР О T;IOCH Т("..51 К Te "Iс!РИДС:.—

f<> и: <(! (>,;IT» < (< i)r> 3(нан i > j»>i

i!(>< 1 ()efi >!I ; TPЛС-!3 И ".)HO!) HL»I)(l(а МРР с t Pe

i > »i у> < - —;: »: . г! уж ни а e)«OA ал "

:1<1 ??,> ТVT)I). ((с: с снс)вному ант, cB . (73i б07 изVC:Т РО ) C. 1 13n ДЛ "» с> Н ТО(1а Ти»С>.-C КО

>"о >I!(>BBЯ:.= -Ия фокусировкой электро,—

l), 1,<-, » У-,! J;-eP r»» <»))i>(<» и i nJIP ВИ »HOÍ;>0:>- с>)<, C):(F) „СО>(ЕС)жс)щЕР СЕГудиг)уЕ" 1-ir) И,"."-<.);> ° -,; q„->I<>.. торо гo годк r(fc ен к Вх <оду переда)ошей

TPËeF>)H»HA!II!O)) ТРУ5КИ с РЕВЕРСИВНЬй сче: i! Et!<, (.))o!< пора зрядн Ого сравн еНИ Я с К.Н,(r Pee«РС.а с бЛОК УПPc)BЛЕНИЯ, СР.>-)С)КТ-.Р 1

))лема:1 Га И с Г<з и ej)P.. ToP так то >>OA час—

) О ..:, (, ioH T!>)TBHHß ИСПОЛНИтЕПЬНОГС

М P.. "с:) .. .: (. ) М с! ° I l 0 С 1(e J>I O В са T C Л 1» Н О О Р Ди и С Н "

F;ti>e пе: В:-; и второй ключи, исполни—

Т < 3 Л Г» ) (Сй М Е Х с> > (); .(3 М r,II а Т I H F(И (Л 1 y JI b С ОВ r(,1

И «г!ОПОЛНИТЕ >ЬHЫй Ci)e T <)i)i< и РИ Этоl«

Вход селектора коротких имп уль сов

«(ОД<К.>!(О> Ен К В--;; ОДУ ПPPÅJIB(ОЩЕй ТЕЛЕЬИзионной трубки, а выход соединен с перньм вход()м первого элемента И, с )

BTOPOcI НХО = KOTiOP )i A COPJ1ИН(H C Bb< ходом гeн ера.г()()a так тон:) и частоты, а вьход первого элемента И соединен с и Ррн!»((»! н ходо > В op 01 o .»->ле!)ен Ta И и с перви!м входом тре-,ьегo элемента

И, Выход которого соединен с прямым

Входо) рев еpcH BFfo)0 сНр T÷èt(à, инв ер"Ный В)к(С Д 1< ОТОРО ГО СОРДИ Н Е Н С BF:Õ ОДСМ

Второ) о эле. (Р))та И, н:орой:вход i Г о с 0 2 Д и l I е и с и О р 13 ы! 4 . 3 ы х 0 Д 0 м б л 0—

FCB УГI(3а BJ!eи Ия И С ВХОДОМ OТPH ((c) Т ЕЛЬ— ной If>)c) I?)IAA )а ()(?Ок усиров ки регули—

РУ() . 01 О С-г ..»>< -I HE< c) () ОК; С!(>0>ГЮЩЕГО то- ка, а второй Rf)):îä блока управления соединен с: BT;)L> 1 в;-:одом третьего элс(lент2 И, с ВхОДО. 1 ", стано(31<и в (? .(Q гопол)(ител»ногo счетчика и с входом .Ог>о)ките ".:.-i oé пробной p»!сфок усиров ки гегулиру=ìîãî !<с Гочника фокусируо.(его тока, упранляющH, B)

Н ЕН С НХО «:Ом, !i PdB J:C НИ Я ВТОРОГО КЛ!О ча и с г,худо.":. ус -;IHîB:

». блокcl f1 ÎÐ2 3 PFдн ОГО сРГ! В и РEI Н Я; )3т ОРа Я группа входон к.",Topoão c()" 1;f:-сена с

В »)(О ! Ьi! ОГО СЧ ЕТЧHК 1 с

Г.P>". Э ТОМ 3 Нс1К ОНЫ >) Н(i)< СД i)e НЕ(> СИ В НО го счет п.ка с 3ед, пен с Входом управJ(eHHFI кл о )а ре) ерс-;, Г. p()I!H> и B Tope.й)

ВХОДЫ Кот )10;)> О «-) Р >1нrl (Н(1 С; OOT В eT—

c: т<3 y(b (> .м<» н F»lõ <>д<1м;.) б Jiо к а 11и т а>1 1(Я и(Г(ОГ(F)ИТР J. Ь(:.01 О МР)

Ча рЕЬЕроа < ОСДИНЕН С: НХОДО(с«ПЕрво)О

1: Л КI c> r ВХОД i < l () а (3 П Р 11 И F) F (? T 0 О О Г io 0C дииен с н(1 . )ДОМ б Ioi<".. Г ор-1 30Я)1(oгс

С)Р<ЗННЕНИЯ.

»алс>i

< и;я -,,но о-<адровьх систем необхо):и::о (>риме. (ять ныс(?конт)стотный (поря I><»1 100 (>(гц) генератор тактовой чаcòîòû и четчики импульсов„ а так)ко обеспечивать все не;)бходимые меры пода BJfения вь секача .тотных пом )x, ),,ЛУЧc: <= )B!); VÑÒООЙ CÒ НОМ Г (. )

i eä0cTàTHoì устройства явля)отся но:никающие при его работе высокочас— тоти:=.е и"=,>(учения, что требует спеLrF- .альных мер по подавлению указанных

-ioi""Рх, как правило дорогостоящие.

Ц=ль изобретения — <:нижение уровн."., ьысокочастотных помех, излучаеМЬ .< УCTPOHC).BQI«.

y I< d 3 2!.) H ct f),;"1 ЕЛ Ь ДО С Г И Г а Е Т С Я Т Е М с

-I Tо в у стра -" от ве для автоматического у(:ра.вления фокусировкой электронного луча передающей телевизионной трубКис СОДЕРжаЩЕМ т)ЕГУЛИРУЕМ::)й ИСТОЧНИК фО!<у(..Hpyf<)t>te1-0 тОка, выхОд F,слт,:-:ый с)четник, при этом вход селектора коf)oT (Hх импульсов подключен

< BBI?<()äy передающей телевизионной трубки, à 13 ход соединен с первым

Вхо".Ом пер))ого элемента И, второй

:-=:õ" - c)J) которого соединен с выходом генератора тактовой <састоты, а выход (Ррво.. o эле!»! та И соеДинен с первы><) входом второго элемента И и с первым входом третьего элемента И, выход

«oторсго соединен с прямым входом

;)е:-.".рси)зно))o счет>тика, инверс)ный

B IÎÄ Y0ТОрОГO СОCJJHHPH С НЫХОДОМ ВТО рого элеме)>та И, второй вход которо го соеГHI)e; с первым Вь>ходом блока

У"(pele)!BF)HFI И С ВХОДОМ ОтРИПатЕЛЬНОй

:)р<? б ной pe ñ:фо:< у сирAB>< if регулируемого источник1 фскyc!fpyF)ftег;) т:)!<а, B зто—

poi) Выход бло)<а управления соединен с вторым Входом третьего элемента И, с; )

;ель ной !1p бн ой ра cбof< усНроВ к и регулнруемого источника фокусирую его . Оха, уГ»(за В П г)!О(((нй Г ХОД КОТСрОГО СВ Я

: eН С ИСПСПI)ИТРЛЬН11)1 Мг)ханиЗМОМ< а .ГP,; .Тий Н; —;)! с сч<--. тика, При 3 .<ОМ 3!)с1К,)ВЬ>й НЬIХ /1 ." ВР()C .)>ВНОГО счетчика соединен с входом управления ключа реверса, первый и Второй входы которого соединены с соответствующими вьходами блока питания ис— полнительного механизма, а ныход ключа реверса соединен с нходом первого ключа, вход управления которого соединен с выходом блока поразрядного сравнения, генератор тактовой частоты выполнен в виде последовательно соединенных первого фэрмирова .еля 10 пилообразных напряжений (ФПН), вход которого является входом строчных синхроимпульсов, смесителя, триггера Шмидта и формирователя импульсов, выход которого является выходом гене-15 ратора тактовой частоты, причем BTQ рой вход смесителя через второй CIIH подключен к выходу делителя частоты, вход которого является входом кадровых синхроимпульсов, а выход соединен с тактовым входом блока управления и является дополнительным зыходом генератора такговой частоты.

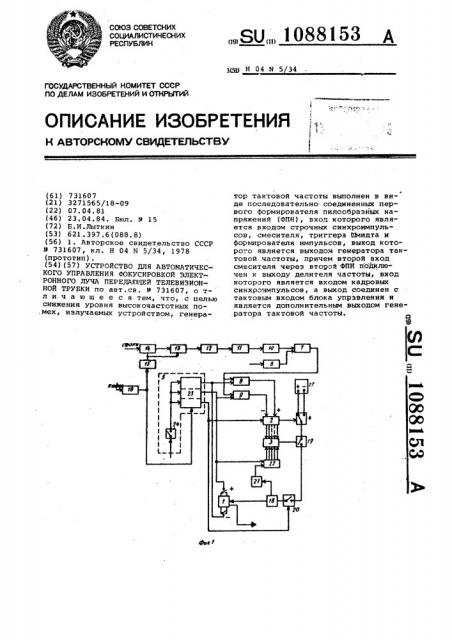

На фиг. 1 представлена структурная электрическая схема предлагаемого устройства; на фиг. 2 — эпюры напряжений, поясняющие работу устройства.

Устройство для автоматического управления фокусировкой электронного луча телевизионной передающей трубки содержит регулируемый источник 1 фокусирующего тока, реверсивнь«й счетчик 2, блок 3 порязрядного сравнения, ключ 4 реверса, блок 5 управ— ления, селектор 6 коротких импуль- 3з сов, .первый 7, второй 8 и третий 9 элементы И, формирователь 10 импульсов, формирователь 11 пакетов импульсов, триггер Р1мидта 12, смесктель

13, первый 14, второй 15 ФПН, дели- 4() тель 16 частоты, блок 17 питания исполнительного механизма 18, первый

19 и второй 20 ключи, датчик 21 кмпульсов, дополнительный счетчик 22, причем, блок 5 управления содержит распределитель 23, ныполненньй в виде трехтактного циклического распределителя, и ключ 24.

Устройство работает следующим образом.

При включении устройства распределитель 23 устанавливается в исход(ное состояние кратковременным замы-, канием ключа 24. В исходном состоянии на третьем выходе распределителя

23 поянляется импульс, который про55 должается до поступления первого импульса на тактовый вход блока управ— ления, который является входом сдвига распределителя 23, с выхода делителя 16 частоты, уменьшающего часто- 60 ту кадровых синхроимпульсов. По спаду импульса на третьем выходе распределителя 23 реверсивный счетчик

2 обнуляется, и одновременно начинается первый такт рабочего цикла уст- 65 ро!1ства. При этом импульс с .ер«зо с

В«.х ода распределителя 2 3 отк рын а «т второй элемент И 8 и замыка T кон— такт регулируемого источника 1 фокусирую его тока, благодаря чему Вно дится ОтрицательнаЯ пробнаЯ pBoq скусировка. Cåëoêòoð 6 вь.делаяет иэ:" eeoc«.«-«!aла в каждом поле (кадре) один ил,;ëüêî импульсон, длительнос. ь которых гри пробной расфокусировке изменяется. Импульсы с ныхода селектора 6 (фиг. 2а) постут«ают на первык Вход первого элемента К 7, на второй вход которого в течение в всего времени работы устройства поступают тактонь.е кмпульсы (фкг. 26) с B!=õoäà фoðì««I:îDàTåëÿ 10 импульсов, к"1 «1ие постоянную (заданную) длиТЕЛЬ 1GСТb И ЯЗЛЯЮШИЕ Я ИЗМЕP1!ТЕЛЬНЫмк или стробирую=«кмк первый элемент

И 7. Формирование последонательности тактовых импульсов осуществляется следую::11км образом. На вход делителя

16 частоты пода тся кадровые скнхрО к: пульсы, т.е. кмпульсы частоты полей, С =-û.õîäà делителя 16 импульсы частоты .- „;и (где n 1) поступают на вход второго ФПН 15. Выходной сигнал второго ФПН 15 (фиг. 2В) су«мируется смесителем 13 с пилообразным напряжением частоты строк f первого

ФПН 14 (фкг. 2г). Смесь пилообраэн х колебаний поступает на вход триггера Шмидта 12. От строки к строке к оТ голя к полю происходит временной сдвиг момента срабатывания тркггера («мидта (ф Г. 2д) . За и полей =-тот сдвиг дОстигает величины

n z.!h, Где з — число строк н поле.

Формирователь 11 пакетов импульсо«. з-пускается фронтом импульсов триггера Шмидта 12. Частота импульсов з каждом пакете в m раз больше частоты строк, ш, 1. Формирователь

10 им;1ульсов заданной длительности формирует тактовые импульсы, срабатыВая пО фpонтs пОступаюших на pГО вход ««мпульсон (фиг. 26 соответствует слччаю m = 1).

Тактовьй импульс, появляясь один раз за время строки, с течением в11еме:--к как бы геремешается вдоль строки. I:аправлание этого перемеше-! ния (сканирования) зависит от наклона низкочастотной пилы, Если ! ! эта пкла убывающая (фиг. 2В), так-.оный импульс движется от начала строки к концу строки (фиг. 26), если эта пила возрастающая, импульс двкжется В противоположном нап=a=--ленки. Для работы предлагаемо-! го устройства направленке перемешенкя безразлично, важен лишь сам процесс перемешения тактового импульса (фиг. 26), обеспечивающкй измерение длительности импульсов видеоскгна".à. Тактовые импульсы, совгавшие по времени с измеряемыми

1088153 импульсами (фиг. 2а), проходят через первый 7 и второй 8 элементы на вход сложения (вход + ) реверсивного счетчика 2. Число сосчитанных импульсов за время пробной расфокусировки пропорционально длительности измеряемых импульсов видеосигнала.

Через и полей (или кадров) на вход сдвига распределителя 23 поступает второй импульс с выхода делителя 16, переводящий распределитель 23 в следующее состояние. Импульс появляет" ся на втором выходе распределителя

23. Во втором такте второй элемент

И 8 запирается, третий элемент И 9 открывается, прекращается о рица- >5 тельная пробная расфокусировка и вводится положительная пробна". расфокусировка. Тактовые импульсы, совпавшие по времени с измеряемыми имПульсами, проходят через первый 7. 7() и третий 9 элементы И на вход вычитания (вход - ) реверсивного счетчика 2 и вычитаются из числа„ запомненного реверсивным счетчиком 2. В . конце второго такта состояние реверсивного счетчика 2 соответствует разности чисел импульсов, поступивших на его входы, с учетом преобладания на одном иэ входов (т.е. знака расфокусироьки). Таким образом реверсивный счетчик 2 определяет величину и знак расфокусировки. Ошибка (расфокусировка) должна быть отработана с обратным знаком, что обеспечивается соответствующим переключением полярEIGcTH питания исполнительного механи 35 ма 18 с помощью ключа 4 реверса. Затем на вход сдвига распределителя 23 поступает третий импульс с выхода делителя 16, переводящий распределитель

23.в состояние, соответствующее тре- 40 тьему такту рабочего цикла. Импульс с третьего выхода распределителя 23 замыкает контакты второго ключа 20 и при замкнуть|х контактах первого ключа 19 (при наличии расфокусировки) иеполнительный механизм 18 начинает вращать вал регулируемого источника 1 фокусирующего тока в сторону уменьшения расфокусировки. Датчик 21 импульсов, сочлененный с валом регулируемого источника 1, при вращении вала выдает импульсы, число которых пропорционально повороту вала — ошибке фокусировки. Импульсы с выхода датчика 21 поступают на до-. 5 полнительный счетчик 22, выходы кото. рого подключены ко входам блока 3 поразрядного сравнения. Отработка ошибки будет продолжаться до тех пор, пока число импульсов с выхода датчика 21 не создает на выходах дополнительного счетчика 22 кодовой комбинации, тождественной комбинации на выходах реверсивного счетчика 2.

При совпадении указанных чисел импуль1 сов с выхода блэка 3 разомнется пер вый ключ 19, исполнительный механизм

18 отключится и остановится. На этом отработка ошибки (расфокусировки) закончится.

В предлагаемом устройстве точность иэь. ерения не зависит от частоты следования тактовых импульсов и определяется величиной сдвига д1 от строки к строке. Для повышения точности следует уменьшить величину л за счет уменьшения наклона низкочастотной . пилы.", что требует увеличения коэффициента деления и делителя 16 и приводит к увеличению времени отработки ошибки (расфокусировки).

Для сокращения, времени отработки расфокусировки можно использовать формирователь 11 пакетов импульсов, запускаемый фронтом импульсов с вй,х ода триггера Рмидта. Частота имп ул ьсов в каждом пакете в щ раз больше частоты строк (выше рассмэтрен. случай для в -= 1) формирователЬ 10 срабатывает по фронту поступающих на его вход импульсов.

При m .О- 1 поле (кадр) и каждая строка разбиваются íà m участков, и каждый из этих участков сканируется своим перемещающимся тактовым импульсом. Если известно, что штрих тест-таблицы расположен в центре растра„ то можно принять, например, m--5.

Поскольку в реверсивный счетчик 2 тактовые импульсы поступают только при их совпадении с измеряемым импульсом от упомянутого штриха, дзсгаточно просканировать тактовыми и4пульсами лишь центральную часть растPB.

Поэтому при m 5 можно сократить время измерения и полное время рабочего цикла устройства в 5 раэ путем уменьшения коэффициента деления и делителя 16 в 5 раэ.

Данное выполнение генератора тактовой частоты, используя стробосконический эффект, позволяет избавиться от необходимости в высокочастотных сигналах и связанных с ними помех.

1СВЕ153
