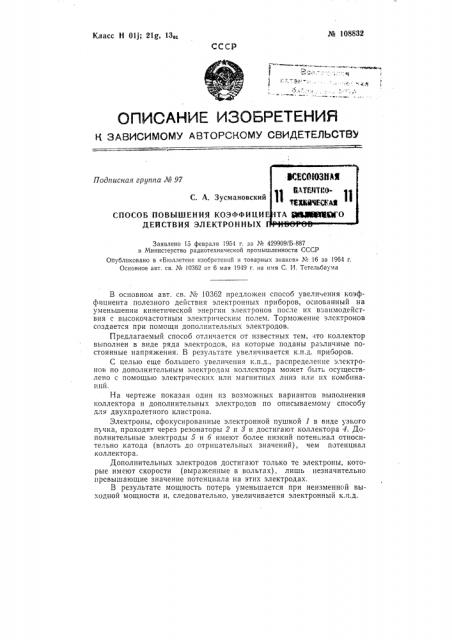

¹ 108832

Класс Н 01j; 21g, 13„

СССР г.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ ABTOPCHGMY CBHQETEJ)bCTB>

Подписная группа № 97

С. А. Зусмановский

СПОСОБ ПОВЫШЕНИЯ КОЭФФИЦИ

ДЕЙСТВИЯ ЭЛЕКТРОННЫХ

Заявлено 15 февраля 1954 r. за № 429909/Б-887 в Министерство радиотехнической промышленности СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 16 за 1964 г.

Основное авт. св. № !0362 от 6 мая 1949 г. на имя С. И. Тетельбаума

В основном авт. св. № 103б2 предложен способ увели«ения коэффициента полезного действия электронных приборов, основанный на уменьшении кинетической энергии электронов после их взаимодействия с высокочастотным электрическим полем. Торможение электронов создается при помощи дополнительных электродов.

Предлагаемый способ отличается от известных тем,:4To коллектор выполнен в виде ряда электродов, на которые поданы различные постоянные напряжения. B результате увеличивается к.п.д. приборов.

С целью еще большего увеличения к.п.д., распределение электронов по дополните чьным электродам коллектоpa может Оыть Осу!цествлено с помощью электрических или магнитных линз или их комбинаций.

На чертеже показан один из возможных вариантов выполнения коллектора и дополнительных электродов по описываемому способу для двухпролетного клистрона.

Электроны, сфокусированные электронной пушкой 1 в виде узкого паечка, проходят через резонаторы 2 и 8 и достигают коллектора 4. Дополнительные электроды 5 и 6 имеют более низкий потенциал относительно катода (вплоть до отрицательных значений), чем потенциал коллектора.

Дополнительных электродов достигают только те электроны, которые имеют скорости (выраженные в вольтах), лишь незначительно превышающие значение потенциала на этих электродах.

В результате мощность потерь уменьшается при неизменнсй выходной мощности и, следовательно, увеличивается электронный к.п.д. № 108832

Предмет изобретения

1. Способ повышения коэффициента полезного действия =лектрон ых приборов путем торможения электронов после их взаимодействия с L ûñoêo÷àñòîòíûì электрическим полем по авторскому свидетельству № 10362, отл и чаю щи и ся тем, что, с целью увеличения к.п.д., коллектор выполнен в виде ряда электродов, на которые поданы различные постоянные напряжения.

2. Способ по п. 1, отл ич а ющи и ся тем, что, с целью,велпчения к.п.д., желаемое распределение электронов по дополни.ельным электродам в коллекторе осуществляется с помощью электрических или мал итных линз или их комбинаций.
