Реферат



ЦЕНТРОБЕЖНЫЙ СЕПАРАТОР, содержащий корпус, ротор с центральны впускным патрубком для обрабатываемой смеси, камеру сепарации с отверстиями для вывода шлама, установленными по ее периферии, первую йапускную камеру с выходным устройством и внутренний переливной борт, через который первая выпускная камера соединена с камерой сепарации, вторую выпускную камеру и Iкольцевое.переливное устройство, посредством которого последняя соединена с камерой сепарации , выходное устройство тяжелой жидкой фазы, отличающийся тем, что, с целью уменьшения потерь легкой жидкой фазы за счет обеспечения перемещения уровня поверхности раздела между легкой и тяжелой фазами , впускной патрубок снабжен патрубком подачи дополнительной тяжелой фазы и клапаном для попеременной подачи обрабатываемой смеси и дополнительной тяжелой фазы в камеру сепарации , а кольцевое переливное устройство выполнено с канешами, располоС/ ) женными на расстоянии от центра ротора .

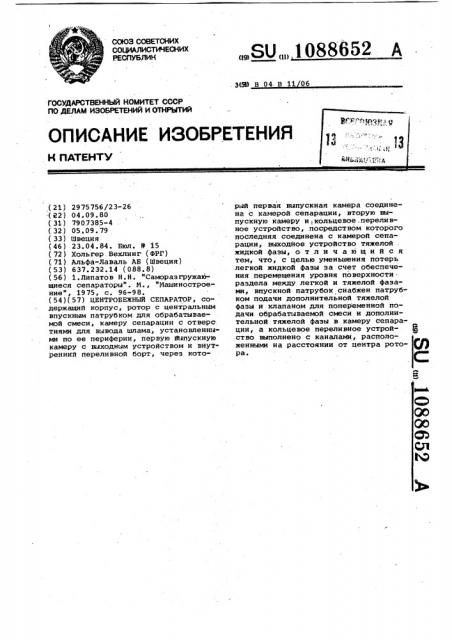

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК. Э(И) В 04 В 11 06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Й ОТНРЫТИИ (21) 2975756/23-26 (22) 04. 09. 80 (31) 7907385-4 (32) 05.09.79 (33) Швеция (46 ) 23. 04 ° 84. Бюл. 9 15 (72) Хольгер Вехлинг (ФРГ) (71) Альфа-Лаваль AB (швеция) (53) 637.232.14 (088.8) (56) 1.Липатов Н.Н. "Саморазгружающиеся сепараторы". М., "Машиностроение", 1975, с. 96-98. (54)(57) ЦЕНТРОБЕЖНЫЙ СЕПАРАТОР, содержащий корпус, ротор с центральным впускным патрубком для обрабатываемой смеси, камеру сепарации с отверс тиями для вывода шлама, установленными по ее периферии, первую выпускную камеру с несходным устройством и внутренний переливной борт, через котоÄÄSUÄÄ 1088652 А рый первая выпускная камера соединена с камерой сепарации, вторую выпускную камеру и кольцевое, переливное устройство, посредством которого последняя соединена с камерой сепарации, выходное устройство тяжелой . жидкой фазы, отличающийся тем, что, с целью уменьшения потерь легкой жидкой фазы за счет обеспечения перемещения уровня поверхности " раздела между легкой и тяжелой фазами, впускной патрубок снабжен патрубком подачи дополнительной тяжелой фазы и клапаном для попеременной подачи обрабатываемой смеси и дополнительной тяжелой фазы в камеру сепарации, а кольцевое переливное устрой- Я ство выполнено с каналами, расположенными на расстоянии от центра ротора.

1088652

10 от центра ротора.

Изобретение относится к устройствам для центробежного разделения жидкостей.

Наиболее близким к изобретению по технической сущности и достигаемому результату является сепаратор, содержащий корпус, ротор с центральным впускным патрубком для обрабатываемой смеси, камеру сепарации с . отверстиями для вывода шлама, установленными по ее периферии, первую .выпускную камеру с выходным устройством и внутренний переливной борт, через который первая выпускная камера соединена с камерой сепарации, вторую выпускную камеру и кольцевое переливное устройсТво, посредством которого последняя соединена с камерой сепарации, выходное устройство тяжелой жидкой фазы ГЦ

Однако и устройстве образуется поверхность раздела фаз во время работы, а регулирование радиального положения поверхности раздела заключается в использовании сливных труб в выпускных камерах обеих жидких фаз.

Для них характерным является общий выпуск, при котором все содержание жидкости в роторе выбрасывается вместе с собранным шламом. При этом вся легкая фаза внутри поверхности раздела Фаз теряется с более тяжелыми загрязнениями. Один из путей сокра щения потерь легкой фазы мог бы за-ключаться в смещении при помощи невилирующих колец и дисков поверхности раздела фаз по направлению к центру. Однако известно, что это снизит качество сепарации жидкой фазы и, следовательно, идеальное решение заключается в размещении поверхности раздела фаз относительно далеко от центра во время работы и перемещении .ее внутрь перед выпуском.

Одна из задач изобретения заключается в том, чтобы добиться такой модификации сепаратора, при которой поверхность раздела между баЛее легкой и более тяжелой жидкими Фазами могла бы перемещаться внутрь по нае правлению к центру ротора без необходимости в работе клапана на выпускной стороне.

Цель изобретения - уменьшение потерь легкой жидкой Фазы за счет обес» печения перемещения уровня поверхности раздела между легкой и тяжелой фазами.

Поставленная цель достигается тем, что в центробежном сепараторе, содержащем корпус, ротор с центральным впускным патрубком для обрабатываемой смеси, камеру сепарации с отверстиями для вывода шлама,. установленными по ее периферии, первую выпускную камеру с выходным устройством и внутренний переливной борт, через который первая выпускная камера соединена с камерой сепарации вторую выпускную камеру и кольцевое переливное устройство, посредством которого последняя соединена с каме" рой сепарации, выходное устройство тяжелой жидкой Фазы, впускной патру« бок снабжен патрубком подачи дополнительной тяжелой фазы и клапаном для попеременной подачи обрабатываемой смеси и дополнительной тяжелой фазы в камеру сепарации, а кольцевое переливное устройство выполнено с каналами, расположенными на расстоянии

На фиг; 1 представлен центробежный сепаратор, общий вид; на Фи .2переливное устройство после перемещения поверхности раздела фаэ перед выпуском, общий вид, на фиг. 3— диск с отверстиями, общий вид.

Центробежный сепаратор состоит из центрального впускного патрубка 1 обрабатываемой смеси, которая .внутри сепаратора раздел%ется на три компонента: шламовую фазу, прерывисто вы 5 брасываемую через патрубок 2 для шлама по периферии ротора, более легкую,жидкую фазу, выпускаемую через вы:пускной патрубок 3, и более тяжелую жидкую фазу, выпускаемую через выпускной цатрубок 4.

Ротор состоит из конических дисков 5, имеющих отверстия 6 определенного диаметра для образования аксиальных распределительных каналов для жидкой смеси, добавляемой из цент35 рального впускного патрубка 1 через соответствующие отверстия в распределителе 7.

Выпускная камера 8 для отделенной, более легкой жидкой фазы сообщена с

40 внутренней частью камеры 9 сепарации и снабжена очистным устройством 10, соединенным с выпускным патрубком 3»

Другая выпускная камера 11 снабжена очистным устройством 12 для вывода более тяжелой жидкой фазы в выпускной патрубок 4 и сообщена с камерой сепарации через каналы 13, выполненные между верхним диском 14 и стен-кой ротора на уровне, определенном

50 наРужным диаметром этого диска.

Между каналами 13 и выпускной камерой 11 имеется сливиое устройство 15 с центральным отверстием 16 и несколькими периферийными отверстия- ми 17, диаметр которых превышает диаметр центрального отверстия и кохорые позволяют пропускать всю отделенную более тяжелую жидкую Фазу при нормальных рабочих условиях.

Сливное устройство 15 может пред» ставлять собой сменный диск, что позволяет быстро изменять размер и радиальное положение сливных отверстий.

В сепараторе предусмотрены впуск65 -ной патрубок 18 для подачи дополни-.

1088652 тельной тяжелой фазы и клапан 19 для попеременной подачи обрабатываемой .смеси и дополнительной тяжелой фазы в камеру сепарации.

Сепаратор работает следующим образом.

Обрабатываемую смесь подают по, впускному патрубку 1 в сепарационную камеру 9 и во время сепарации поверхность раздела Фаэ занимает положение AA (фиг. 1). Отверстия 17 в сливном устройстве 15 для отвода тяжелой. фазы достаточны для выпускка"всей отделенной тяжелой Фазы, подавемой в сепаратор. Прежде чем начинается выпуск шлама через отверстие 2, вводят дополнительный объем тяжелой фазы переключением клапана 19 в силу чего подача обрабатываемой смеси прекращается и открывают впускной патрубок 18 для подачи дополнительной тяжелой фазы.

Далее начинают операцию выпуска.

При этом поверхнбсть раздела фаэ занимает положение ББ (фиг. 2) и поверхность раздела Фаз не достигает переливного борта 20. В центробежном сепараторе может ,быть использован также диск.

Отверстия 21 и центральное отверстие 22 соответствуют отверстиям 17 и внутреннему сливному устройству 15 (фиг. 1) .

Как только объем жидкости - шлама, выбрасываемый. при каждом выпуске, становится достаточно большим, чтобы радиус поверхности раздела ВВ между легкой и тяжелой фазами стал равен илн больше, чем наружный диаметр верхнего диска, жидкая фаза течет по каналу 13 в выпускную камеру 11.

Следовательно, благодаря ограниченному объему подачи дополнительной

15 тяжелой фазы, оснащению сепаратора переливным бортом, расположенным между камерой сепарации и выпускной камерой для легкой фазы, а также ос- нащению сепаратора диском с отверсgQ тиями создаются условия, при которых тяжелая фаза никогда не попадает в выпускное отверстие легкой фазы и определенный слой легкой фазы всегда остается во внутренней части камеры

25 сепарации независимо от объема дополнительной тяжелой фазы, что, в свою очередь, позволяет уменьшить потери легкой жидкой фазы.

1088652
