Стол для реанимации новорожденных

Стол для реанимации новорожденных

Иллюстрации

Показать все

Реферат



1. СТОЛ ДЛЯ РЕАНИМАЦИИ НО-. ВОРОВДЕННЫХ, содержащий ложе с откидным подголовником, размещенное на неподвижной стойке с возможностью ,поворота относительно поперечной оси, отличающийся тем, что, с целью сокращения времени реанимации , между ложем и неподвижной стойкой размещена промежуточная опора, выполненная из двух секций соединенных одна с другой посредством оси, причем одна из секций установлена на оси стойки, а ложе соединено с второй секцией промежуточной опоры посредством оси, перпендикулярной к плоскости ложа. (П tc

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

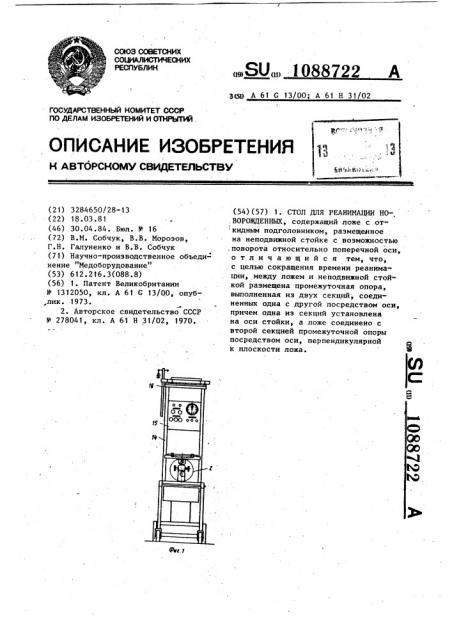

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЩЬА Ви L

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTKPblTHA (21) 3284650/28-13 (22) 18.03.81 а (46) 30 ° 04.84..Бюл. Ф 16 (72) В.M. Собчук, В.В. Морозов, Г.Н. Галуненко и В.В. Собчук (71) Научно-производственное объединение "Медоборудование" (53) 612.216.3(088.8) (56) 1. Патент Великобритании .У 1312050, кл. А 61 С 13/00, опуб,лик. 1973.

2. Авторское свидетельство СССР

9 278041, кл. А 61 Н 31/02, 1970.

„.SU„, 1088722 A

31 ц А 61 G 13/00; А 61 Н 31/02 (54)(57) 1. СТОЛ ДЛЯ РЕАНИМАЦИИ НО.ВОРОЩЦЕННЫХ, содержащий ложе с от-!

:кидным подголовником, размещенное на неподвижной стойке с возможностью поворота относительно поперечной оси, отличающийся тем, что, с целью сокращения времени реанимации, между ложем и неподвижной стойкой размещена промежуточная опора, выполненная из двух секций, соединенных одна с другой посредством оси, причем одна из секций установлена на оси стойки, а ложе соединено с второй секцией промежуточной опоры посредством оси, перпендикулярной к плоскости ложа.

1088722

2. Столпоп. 1, отличающ и и с .я тем, что опора снабжена двумя передачами винт - гайка, при

Изобретение относится к медицинс- кой технике, в частности к столам для реанимации новорожденных.

Известно устройство для удержания человека, содержащее ложе и опору (11 .

Недостатком этого устройства является невозможность поворота опоры вокруг поперечной оси и вращения вокруг вертикальной оси.

Известен стол для реанимации новорожденных, содержащий ложе с откидным подголовником, размещенное на неподвижной стойке с возможностью поворота относительно поперечной оси (2) .

Однако невозможность поворота ложа относительно продольной оси и вращения его вокруг вертикальной оси значительно снижает функциональные возможности стола и увеличивает время реанимации. Отсутствие автоматической фиксации ложа в процессе наклона ухудшает эргономические возможности устройства, так как при этом либо два врача участвуют в повороте ложа, либо один двумя руками, что также увеличивает время реанимациие

Цель изобретения - сокращение времени реанимации.

Поставленная цель достигается тем, что в столе для реанимации новорожденных, содержащем ложе с откидным подголовником, размещенное на неподвижной стойке с возможностью поворота относительно поперечной оси, между ложем и неподвижной стойкой размещена промежуточная опора, выпол. ненная из двух секций, соединенных одна с другой посредством оси, причем одна из секций установлена на оси стойки, а ложе соединено с второй секцией промежуточной опоры посредством оси, перпендикулярной к плоскос ти ложа. ,Опора снабжена двумя передачами винт — гайра, при этом одна из переэтом одна из передач размещена на неподвижной стойке, а другая — на секции промежуточной опоры. дач размещена на неподвижной стойке а другая - на секции промежуточндй опоры.

На фиг. 1 изображен стол для реанимации новорожденных, общий вид; на фиг. 2 — то же, вид сбоку; на фиг.3 — - узел .3 на фиг.1; на фиг.4— разрез А-А на фиг.3.

10 Стол содержит трубчатый каркас 1 на колесах 2 и 3, на котором установлены полки для размещения аппарата

4 для отсоса слизи из дыхательных путей и аппарата 5 искусственной вентиляции легких,ящик 6 для лекарств, выдвижная полка 7 для инструментов, неподвижная стойка 8. На стойке 9 посредством поперечной оси смонтиро" вана промежуточная опора 10, на кото20 рой установлено ложе 11 с откидным подголовником 12 и плечевыми упорами

13. На каркасе закреплена рама 14 с пультом управления 15, кронштейном для капельницы 16, рефлектором 17 для поддержания адекватного температурного режима вокруг новорожденного и освещения операционного поля, а также полкой 18 для установки баллонов 1 9 с кислородом и гелием.

Промежуточная опора состоит из двух секций 20 и 21, соединенных осью 22, перпендикулярной оси стойки

9. Опора снабжена двумя передачами винт - гайка 23, 24 и 25, 26..

Соединение секций с гайками передач осуществляется посредством вилок

27 и 28. Винты передач вращаются ручками 29.

Ложе соединено с секцией промежуточной опоры с помощью фланца 30 и оси 31, перпендикулярной плоскости ложа. В этой же секции установлен

4 подпружиненный фиксатор 32 с зксцент риковой рукояткой 33, предназначенный для фиксации ложа при вращении вокруг вертикальной оси.

10887

Неподвижная стойка монтируется на каркасе с помощью болта 34.

При реанимации ребенка укладывают на ложе 11 стола и подключают необходимые приборы. Наклоны ребенка осуществляют изменением положения ложа в поперечной и продольной плоскостях с целью улучшения вентиляции легких и кровообращения путем увеличения венозного притока крови к IO сердцу. Для этого врач независимо от того, с какой стороны стола он находится, осуществляет наклон ложа 11 вращением ручек 29 ° При необходи- . мости проведения инъекций, например, 1 в области нижних конечностей осуществляют поворот ложа вокруг вертикаль22 4 ной оси путем поворота рукоятки 33, При этом фиксатор 32 выходит иэ отверстия в ложе 11, что позволяет повернуть его в требуемое положение.

Для фиксации ложа освобождают рукоятку 33 и пружина смещает палец в отверстие ложа.

Использование предлагаемого стола позволит резко сократить время реанимационных мероприятий, что повысит вероятность возвращения новорожденного к жизни за короткое время (36 мин), обусловленное началом патологических изменений в его организме, а также повысить эргономические условия работы врача.

1088722

1088722

Тираж 688 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 2737/3

Филиал IiIIII "Патент", г. Ужгород, ул. Проектная, 4

Составитель Н. АФанасьева

Редактор О. Мермелштейн Техред А.Бабинец Корректор Г. Огар
