Струйный смеситель

Струйный смеситель

Иллюстрации

Показать все

Реферат



1. СТРУЙНЫЙ СМЕСИТЕЛЬ, содержащий сообщающиеся между собой камеры высокого и низкого давления, соединенные с горловиной и диффузором установленные с возможностью осевого перемещения конический элемент и обтехатель в виде конуса с вершиной, направленной в сторону горловины, о т личающийся тем, что, с целью повышения качества смеси путем ликвидации возможности ее расслоения , обтекатель установлен в диффузоре и имеет угол при вершине не менее 90. 2. Смеситель по п.1, отличающийся тем, что камеры высокого и низкого давления сообщены между собой посредством отверстий, расположенных в стенке горловины, и конический элемент размещен напротив этих отверстий. 2,о т л и3 . Смеситель по пп.1 и .4 а юш и и с я тем, что коничес:кий элемент направлен большим основанием па ходу потока.

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1УБ ЛИК

ОВ (Ill

71

ГОСУДАРСТВЕННЫЙ КОМИТЕТ CCOP

1 Ю ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНР1ЫТИЙ j

p >

ОПИСЯНИЕ ИЗОБРЕТЕНИ

Н АВТОРСНОМЪ СВИЦВТВЛЬСТВМ (21) 3346799/23-26 (22) 19.06.81 (46) 30.04.84. Бюл. N 16 (72) А.Н.Воликов и А.К.Абрамов (71) Ленинградский ордена Трудового

Красного Знамени инженерно-строительный институт (53) 66.063(088.8) (56) 1. Патент Японии Р 52-22466, кл. В 01 F . 5)06, 1977.

2. Патент Японии В 46-9786, к.".. 63 (Б) Е 1, 1971. (54)(57) 1. СТРУЙНЫЙ СМЕСИТЕЛЬ, со" держащий сообщающиеся между собой камеры высокого и низкого давления, соединенные с горловиной и диффузором„ установленные с возможностью осевого перемещения конический элемент и обтехатель в виде конуса с вершиной, направленной в сторону горловины, о т л и ч а ю шийся тем, что, с целью повышения качества смеси путем ликвидации возможности ее расслоения, обтекатель установлен в диффузоре и имеет угол при вершине о не менее 90.

2. Смеситель по п.1, о т л и ч аю шийся тем, что камеры высокого и низкого давления сообщены между собой посредством отверстий, расположенных в стенке горловины, и конический элемент размещен напротив этих отверстий.

3. Смеситель по пп .1 и 2,о т л и,ч а ю ш и и с я тем, что коничес.кий элемент направлен большим основанием па ходу потока.

1088771

Изобретение относится к химической, нефтехимической, нефтеперерабатывающей и топливной технологии, в

:частности к струйным аппаратам для проведения непрерывного процесса 5 приготовления эмульсий типа "вода в масле".

Известен струйный смеситель, содержащий подвижную форсунку проходящую через камеру высокого и низкого 10 давления, и противостоящий форсунке наконечник. оканчивающийся конусной частью (11.

Перемещение форсунки осуществляется в осевом направлении за счет резь-15 бового соединения с тыльной частью камеры высокого давления, в которую поступает. рабочая среда. Инжектируемая среда поступает в камеру низкого давления. Ее количество зависит от зазора между передним концом подвижной форсунки и конусной частью наконечника.

В указанном устройстве регулирова-25 ние пропорции компонентов в смеси ограничено длиной камеры высокого давления. Само перемещение подвижной форсунки, проходящей через камеры высокого и низкого давления и поэтому подвергаемой гидродинамическим нагру30 экам,может вызвать нарушение соосности между форсункой и конусной частью наконечника.

Наиболее близким к предлагаемому является струйный смеситель, содер- 35 жащий сообщающиеся между собой камеры высокого и низкого давления, соединенные с горловиной и диффузаром, установленные с возможностью осевого перемещения конический элемент и обте40 катель в виде конуса с вершиной, направленной в сторону горловины(2) .

Обтекатель установлен в горловине и имеет острый угол нри вершине, что ухудшает качЕство смеси и способству-45 ет ее расслоению.

Цель изобретения — повышение качества смеси путем ликвидации возможности ее расслоения.

Указанная цель достигается тем, что в струйном смесителе, содержащем сообщающиеся между собой камеры выл сокого и низкого давления, соединенные с горловиной и диффузором, уста55 новленные с возможностью осевого пере мещания конический элемент и обтекатель в виде конуса с вершиной, направленной в сторону .горловины, обтекатель установлен в диффузоре и имеет угол при вершине не менее 90.

Кроме того, камеры высокого и низкого давления сообщены между собой посредством отверстий, расположенных в стенке горловины, и конический элемент размещен напротив этих отверстий.

При этом конический элемент на" правлен большим основанием по ходу, потока.

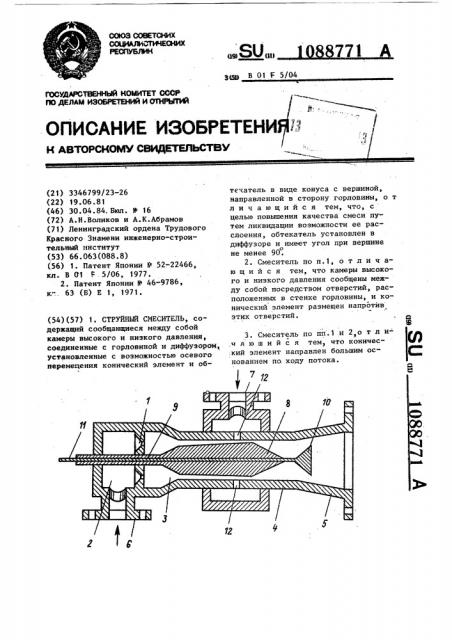

На чертеже изображено предлагаемое устройство, общий вид.

Струйный смеситель содержит сопла 1, соединяющие камеры высокого 2 и низкого 3 давления, горловину 4, диффузор 5, патрубок 6 для ввода ра-. бочей среды в камеру 2 высокого дав- ления, патрубок 7 для подачи инжектируемой жидкости в горловину 4, подвижный конический элемент 8, шток 9 с резьбой, проходящей через камеры высокого 2 и низкого 3 давления, жестко связанный с подвижным коническим элементом 8 потока и обеспечивающий ,его осевое перемещение, обтекатель 10 тела, шток 11 с резьбой, проходящий

;в теле подвижного конического элемен« та 8 и штока 9, обеспечивающий осевое перемещение обтекателя IO инжекционные отверстия 12 в горловине 4.

Смеситель работает следующим образом.

Благодаря конусной поверхности подвижного элемента 8 его осевое. перемещение вправо, вызванное перемещением в том же направлении штока 9, способствует увеличению зазора в области инжекционных отверстий

12 между внутренней поверхностью горловины 4 и подвижным коническим элементом 8. При этом в области инжекционных отверстий 12 происходит уменьшение динамического и увеличение статического напора. В этом случае расход инжектируемой в горловину 4 через инжекционные отверстия 12

ЪО жидкости сокращается.

Перемещение подвижного конического элемента 8 влево вызывает уменьшение зазора в области инжекционных отверстий 12 между внутренней поверхностью горловины 4 и подвижным коническим элементом 8, что приводит к обратному перерасйределению напоров, а следовательно, к иному режиму дозирования.

Движение обтекателя 10 в диффузоре 5,. обусловленное перемещением што108877

Составитель Н.Федорова

Техред Л.Микеш Корректор) А.Ильин

Редактор А.Мотыль

Тираж 576 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 2756/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 ка 11, обеспечивает эффективность смешения исходных компонентов благодаря изменению зазора между внутренней поверхностью диффузора 5 и обтекателем 10. 5

Наличие подвижного конического элемента в горловине струйного смесителя обеспечивает содержание инжек1 4 тируемой жидкости (воды) в готовой эмульсии 5- 45X.

Использование в диффузоре струйнс го смесителя обтекателя с тупым углом при вершине создает условия для получения эмульсий с равномерным распределением капелек воды диаметром 10-25 мкм в масле по всему объему.
