Устройство для создания колебаний
Иллюстрации
Реферат
УСТРОЙСТВО ДЛЯ СОЗДАНИЯ КОЛЕБАНИЙ , содержащее приводной вал, связанный с ним маховик, установленный в нем кривошип и взаимодействующий с ним шатун, отлича. ющее с я тем, что, с целью создания поличастотных колебаний, оно снабжено мекаиизмом для создания высокочастотной составляющей колебаний, выполненным в виде каретки, жестко закрепленного на кривошипе и связанного с кареткой зубчатого колеса, взаимодействующей с ним зубчатой рейки , жестко связанных с ней направляющих втулок, и установленных в них перпендикулярно оси кривошипа параллельных штоков, а кривошип имеет эксцентриковую часть, взаимодействующую с шатуном, и установлей в маховике с возможностью вращения.

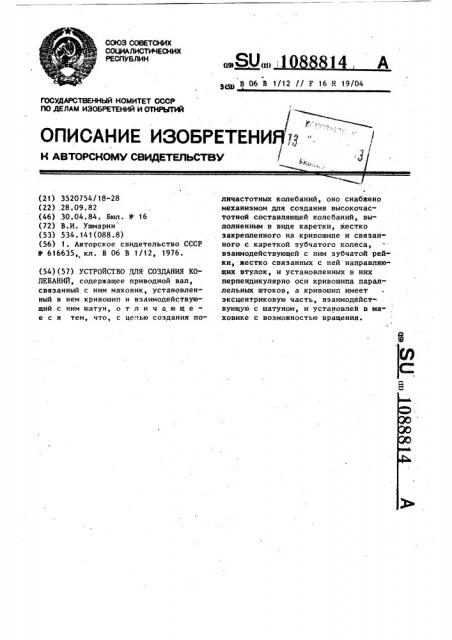

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУ БЛИН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ, р
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЗ (21) 3520754/18-28 (22) .28.09.82 (46) 30.04.84. Бюл. У 16 (72) В.И. Ушмарин (53) 534.141(088.8) (56) 1. Авторское свидетельство СССР
В 616635, кл. В 06 В 1/12, 1976. (54)(57) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ КОЛЕБАНИЙ, содержащее приводной вал, связанный с ним маховик, установленный в нем кривошип и взаимодействующий с ним шатун, о т л и ч а ю щ е " е с я тем, что, с целью создания поВ ц) В 06 В 1/12 // F 16 Н 19/04 личастотных колебаний, оно снабжено механизмом для создания высокочастотной составляющей колебаний, выполненным в виде каретки, жестко закрепленного на кривошипе и связан" ного с кареткой зубчатого колеса, взаимодействующей с ним зубчатой рейки, жестко связанных с ней направляющих втулок, и установленных в них перпендикулярно оси кривошипа параллельных штоков, а кривошип имеет эксцентриковую часть, взаимодействующую с шатуном, и установлен в ма-, ховике с возможностью вращения.
1088814
Устройство для создания колебаний содержит приводной вал 1, свя- 40 эанный с ним маховик 2 с противовесом 3, установленный в маховике кривошип 4, взаимодействующий с .ним шатун 5, каретку 6, жестко закрепленное на кривошипе 4 зубчатое 45 колесо 7, эубчатую рейку 8, взаимодействующую с зубчатым колесом. Каретка 6 состоит иэ двух пластин, содержащих подшипники для размещения вала. Для сохранения кинематической точности зубчатой передачи пластины каретки соединены между собой посредством осей 9, на которые жестко насажены ролики 10. С рейкой 8 жестко связаны направляющие втулки 11, в которых установлены перпендикулярИзобретение относится к вибрационным машинам и может быть применено в строительной технике, в устройствах для очистки изделий. известно устройство для создания 5 колебаний, содержащее приводной вал, связанный с ним маховик, установленный в нем кривошип и взаимодействующий с ним шатун, передающий движение ползуну 1.1). f0
Недостатком известного устройства является невозможность получения поличастотных колебаний.
Цель изобретения — создание поличастотных колебаний. f5
Указанная цель достигается тем, что устройство для создания колебаний, содержащее приводной вал, связанный с ним маховик, установленный
Ф в нем кривошип и взаимодействующйй 20 с ним шатун, снабжено механизмом для создания высокочастотной составляющей колебаний, выполненным в виде каретки, жестко закрепленного на кривошипе и связанного с кареткой зубчатого колеса, взаимодействующ и с ним зубчатой рейки, жестко связанных с ней направляющих втулок и установленных в них перпендикулярно оси кривошипа параллельных штоков, 30 а кривошип имеет эксцентриковую часть, взаимодействующую с шатуном, и установлен в маховике .с возможностью вращения.
На фиг. 1 представлено устройство для создания колебаний, общий вид; на фиг. 2 — разрез А-А на фиг. но оси кривошипа 4 параллельные штоки 12.
Кривошип 4 установлен в маховике 2 с воэможностью вращения и имеет эксцентриковую часть 13, которая взаимодействует с шатуном 5. Для уравновешивания сил инерции в противофазе с эксцентриситетом вала кривошипа установлен противовес 14.
Устройство для создания колебаний работает следующим образом.
При вращении приводного вала 1 с маховиком 2 с помощью кривошипа 4 и шатуна 5 рабочий орган (не показан) приводится в вертикальное колебательное движение. При этом каретка 6 совершает возвратно-поступательное движение по зубчатой рейке 8 и по параллельным штокам 12. Так как зубчатое колесо 7 находится в постоянном зацеплении с зубчатой рейкой 8, то кривошип 4 также приводится во вращательное движение. Таким образом, рабочему органу передаются также высокочастотные колебания с амплитудой, равной зксцентриситету вала кривошипа 4.
Но частота вращения вала кривошипа, т.е. частота колебания высокочастотной составляющей, периодически меняется. Это обусловлено тем, что зубчатая рейка 8 расположена горизонтально, а для вращения зубчатого колеса 7 крутящий момент создается только при горизонтальном движении каретки 6, причем частота вращения зависит от горизонтальной составляющей окружной скорости кривошипа 4
Таким образом, характер изменения частоты колебания высокочастотной составляющей имеет форму синусоиды.
Наибольшее значение она имеет в ин тервале верхней и нижней мертвых точек кривошипа, так как каретка 5 здесь перемещается с наибольшей горизонтальной скоростью. В положении, когда зубчатая рейка 8 совпадает с осью приводного вала 1, горизонтальное перемещение каретки полностью прекращается и колебания в интервале этих точек отсутствуют.
Такой режим работы колебательной системы существенно улучшает ее динамические характеристики, снижает потребную мощность для ее привода.
1088814
1088814
4 -4
