Устройство для удаления деталей из рабочей зоны штампа

Устройство для удаления деталей из рабочей зоны штампа

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ДЕТЙЛЕЙ ИЗ РАБОЧЕЙ ЗОНЫ ШТАМПА, содержащее клин, устанавливаемый в подвижной части штампа, ползушку, смонтированную с возможностью взаимс действия с клином и подпружиненную в направлении, перпендикулярном направлению перемещения клина, фиксатор положения ползушки и элемент управления фиксатором, о т л и ч аю щ е е с я тем, что, с целью уменьшения его габаритов, ползушка выполнена составной из двух частей, установленных с .возможностью относительного перемещения в направлении удаления деталей, снабжена дополнительной пружиной, установленной между ее частями, устройство снабжено дополнительным клином,жестко связанным с имеющимся, и каждкй из клиньев установлен с возможностью взаимодействия с одной КЗ частей ползушки. 00 оо оо СП 00

СОЮЗ СОВЕ ТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1(51) В 213 45 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbfTHA (21) 3545710/ 25-27 (22) 04,02.83 (46) 30.04.84. Бюл. М 16 (72) Г.В.Филоничев и Ф.A.Гаевой (71) Филиал Ростовского научно-исследовательского института технологии машиностроения в r. Ровно (53) 621.73.06 (088.8) (56) 1. Авторское свидетельство СССР

В 664723, кл. В 21)) 45/00,06.01.78 (прототип). (54) (57) УСТРОИСТВО ДЛЯ УДАЛЕНИЯ

ДЕТМЛЕИ ИЗ РАБОЧЕЙ ЗОНЫ ШТАМПА, содержащее клин, устанавливаемый в подвижной части штампа, ползушку, смонтированную с возможностью взаимс

„„SU„„1088853 А действия с клином и подпружиненную в направлении, перпендикулярном направлению перемещения клина, фик сатор положения ползушки и элемент управления фиксатором, о т л и ч аю щ е е с я тем, что, с целью уменьшения его габаритов, ползушка выполнена составной из двух частей, установленных с .возможностью относительного перемещения в направлении удаления деталей, снабжена дополнительной пружиной, установленной между ее частями, устройство снабжено дополнительным клином, жестко связанным с имеющимся, и каждый из клиньев установлен с возможностью взаимодействия с одной из частей ползушки. Q

1088853

Изобретение относится к обработке металлов давлением, в частности к устройствам для удаления деталей из рабочей эоны штампа.

Наиболее близким к предлагаемому является устройство для удаления 5 деталей из рабочей зоны штампа, содержащее клин, устанавливаемый в под внжной части штампа, ползушку, смонтированную с возможностью взаимодействия с клином и подпружиненную в !О направлении, перпендикулярном направ ленив перемещения клина, фиксатор положения пслзушки и элемент управления фиксатором (lj.

Недостатком известного устройства является относительно небольшой рабочий ход ползушки, удаляющей детали.

Цель изобретения — уменьшение габаритов устройства.

Поставленная цель достигается тем,что в устройстве для удаления деталей из рабочей зоны штампа,содер. жащем клин,устайавливаеиый в подвижной части штампа,полэушку,смонтированную с возможностью взаимодействия с клином и подпружиненную в направлении,перпендикулярном направлению пере мещения клина, фиксатор положения ползушки и элемент управления фиксатором, ползушка выполнена составной из двух частей, установленных с возможностью относительного перемещения

В направлении удаления деталей, снаб жена дополнительной пружиной, установленной между ее частями, устройство снабжено дополнительным 35 клином, жестко связанным с имеющимся, и каждый из клиньев установлен с воэможностью взаимодействия с одной из частей ползушки.

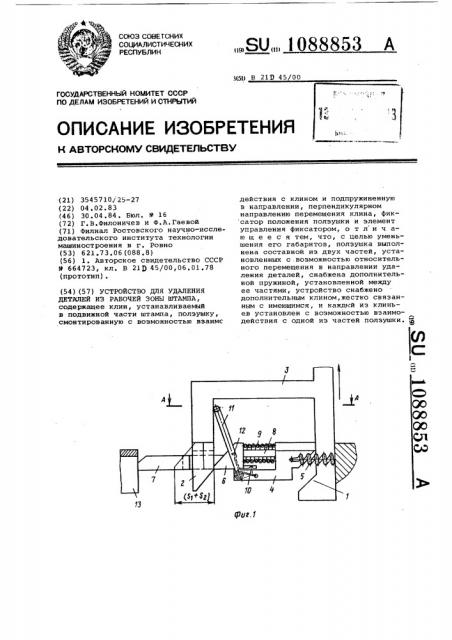

На .фиг. 1 изображено устройство 4О в исходном положении; на фиг. 2 разрез -A на фиг. 1; на фиг. 3 устройство в момент, когда обе части полэушки движутся под действием клинау на фиг. 4 — устройство в момент перемещения передней части ползушки под действием дополнительной пружины.

Устройство содержит клин 1, уста. навливаемый в подвижной части штампа, дополнительный клик 2, жестко связанный с первым посредством державки 3.

Полэушка выполнена составной из двух частей, установленных с возможностью относительного перемещения в направлении удаления деталей. Часть 4 ползушки установлена с возможностью взаимодействия с кли-. ном 1 и подпружинена пружиной 5.

Часть б полэушки смонтирована с возможностью взаимодействия с клином

2 и жестко связана с толкателем 7 °

Стержень 8 жестко соединен с частью б полэушки. Дополнительная пружина

9 установлена между частями 4 и б ползушки. Фиксатор 10 положения ползушки смонтирован на части 4, снабжен элементом 11 управления, выполненным в виде рычага, и подпружинен пружиной 12.

Обрабатываемая заготовка обоэначе на позицией 13.

Устройство работает следующим образом.

При передвижении клина 1 вверх последний перемещает обе части 4 и б ползушки и толкатель 7 на шаг, равный 5„. При перемещении рычаг

11, взаимодействуя с клином 2, воздействует на фиксатор 10, кото рый срабатывает в конце рабочего хода клина 2, и под действием пружин

9 часть б полэушки дополнительно перемещается на шаг5 и удаляет об2 рабатываемую заготовку 13 из рабочей зоны штампа. Суммарный ход толкателя 7 составляет при этом шаг 5„ +.

Во время обратного хода клиньев вниз дополнительная пружина 9 сжимается и фиксируется в исходном положении фиксатором 10.

Пружина 5, воздействуя на часть

4 полэушки,возвращает ее в исходное положение.

Предлагаемое устройство обладает относительно невысокой металлоЕмкостью и имеет небольшие габариты.
