Питатель для сыпучих материалов

Питатель для сыпучих материалов

Иллюстрации

Показать все

Реферат



ПИТАТЕЛЬ -ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ , содержащий бункер, мерную емкость, под загрузочным отверстием которой иа валу жестко saKpen ieH прийодиой секторный затвор, и вертикальную перегородку, отличающийся тем, что, с целью повышения точности дозирования, он снабжен дополнительным секторным затвоQ ром, жестко закрепленным на том же валу, а вертикальная перегородка делит мерную емкость на два равных объема, при этом криволинейная поверхность секторных :затворов обеспечивает возможность перекрытия загрузочного и разгрузочного отверстия мерной емкости. (Л

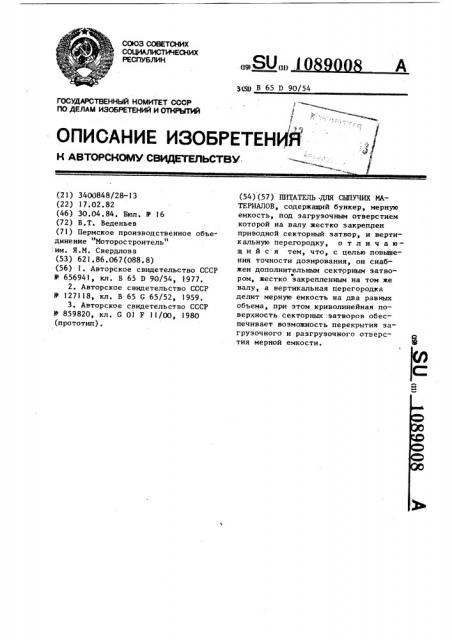

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (511 В 65 Р 90/54

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ

/ОПИСАНИЕ ИЗОБРЕТЕНИЙ :,::;/

k aSTOPCtiOMV СВИДЕТЕЛьСтВ\Г (21) 3400848/28-13 (22) 17.02.82 (46) 30.04.84. Бюл. В 16 (72) В.Т. Веденьев (71) Пермское производственное объединение "Моторостроитель" им. Я.М. Свердлова (53) 621.86.067(088.8) (56) 1. Авторское свидетельство СССР и 656941, кл. В 65 0 90/54, 1977.

2. Авторское свидетельство СССР

У 127118, кл. В 65 G 65/52, 1959.

3 ° Авторское свидетельство СССР

1Р 859820, кл. G Ol Р 11/00, 1980 (прототип). (54) (57) ПИТАТЕЛЬ ДЛЯ СЫПУЧИХ MATEPHAJI0B содержащий бункер, мерную емкость, под загрузочным отверстием которой на валу жестко закреплен приводной секторный затвор, и вертикальную перегородку, о т л и ч а ю— шийся тем, что, с целью повышения точности дозирования, он снабжен дополнительным секторным затвором, жестко закрепленным на том же валу, а вертикальная перегородка делит мерную емкость на два равных объема, при этом криволинейная поверхность секторных;затворов обеспечивает возможность перекрытия загрузочного и разгрузочного отверстия мерной емкости., 089008

Изобретение относится к устройствам для выгрузки сыпучих материалов из бункеров, в частности для объемного дозирования, и может найти применение в различных областях народного хозяйства.

Известен питатель для сыпучих материалов, содержащий мерную камеру, имеющую в нижней части двух противолежащих стенок разгрузочные окна, напротив которых между двумя другими стенками и плоскости симметрии камеры установлена вертикальная пластина и качающийся лоток ь! ).

Недостатком питателя является неточность дозирования, особенно небольших порций материала, являю— щаяся следствием колебаний физических свойств материала в массе; гранулометрическorо состава, влажности, слипаемости и других факторов, вызывающих неравномерность течения материала через окна. В результате при одинаковой амплитуде колебаний лотка и постоянной высоте окон коли1О

30 чество выданного за один цикл колебаний материала будет неодинаково, что создает неопределенность и неудобство в работе.

Известен питатель для сыпучих материалов, содержащий мерную камеру и жестко укрепленные в ней на валу секторные затворы 12 ).

Недостатками известного питателя являются малая производительность, обусловленная периодичностью цикла заполнения дозатора и его разгрузки и наличием холостого хода затвора, неточность дозирования, вызываемая пополнением мерной емкости матерна- 40 лом иэ бункера в периоды неполного закрытия затвора бункера и уже начавшейся выгрузки. Величина этого пополнения не является постоянной и зависит от колебаний физических 45 характеристик дозируемого материала.

Кроме того, неизбежно просыпание материала через зазор между секторным затвором и бункером мимо мерной емкости, что не всегда допустимо.

Известен питатель для сыпучих материалов, содержащий бункер, мерную емкость, под загрузочным отверстием которой на валу жестко закреплен приводной секторный затвор, и верти- 55 кальную перегородку !. 3 3.

В известном питателе секторный затвор выполняет одновременно функцию доэирующей емкости. Выдача порции материала теоретически начинается при уменьшении скорости затвора, т,е, в момент, когда вертикальная перегородка проходит середину выгрузного отверстия бункера, В этот момент затвор работает как метательный конвейер. Заканчивается разгрузка, когда затвор, пройдя крайнюю точку, движется в ускоренном направлении. В этот период он работает как инерционный транспортер. Произ- . водительность инерционных транспортеров при постоянной амплитуде и частоте колебаний зависит от рода перемещаемого материала и непостоянства физических свойств одного и того же материала: влажности, слипаемоРти, коэффициента трения ° Поэтому в эти периоды питатель будет давать погрешность, контролировать которую не просто. Именно эта невозможность отмеривания единичной дозы сыпучего материала является существенным недостатком, Цель изобретения — повышение точности дозирования.

Поставленная цель достигается тем, что питатель для сыпучих материалов, содержащий бункер, мерную емкость, под загрузочным отверстием которой на валу жестко закреплен приводной секторный затвор, и вертикальную перегородку снабжен дополнительным секторным затвором, жестко закрепленным на том же валу, а вертикальная перегородка делит мерную емкость на два равных объема, при этом криволинейная поверхность секторных затворов обеспечивает возможность перекрытия загрузочного и разгрузочного отверстий мерной емкости.

На фиг, представлен питатель, общий вид; на фиг. 2 — разрез А-А на фиг. 1, Питатель для сыпучих материалов содержит мерную емкость с крышкой 2, горловиной 3 и фланцем 4 для крепления к бункеру 5. Загрузочное отверстие горловины 3 перекрыто приводным секторным затвором 6, а разгрузочное отверстие емкости перекрыто дополнительным секторным затвором 7. Оба затвора 6 и 7 жестко закреплены на валу 8, который установлен в опорах 9 мерной емкости. Затвор 7 и мерная емкость заключены в защитный кожух 10, имеющий с одной стороны вырез для прохода вала 8. На крышке 2 мерной емкости размещены регулируемые скребки ll, ограничивающие вынос материала затвором 6 из бункера в мерную емкость. Мерная емкость разделена на два равных отсека перегородкой

12, которая отстоит от стенок мерной емкости в зоне расположения боковин (секторов ) секторного затвора 6 на величину, достаточную для движения в этом зазоре боковин затвора, а ниже этой зоны жестко связана со стенками мерной емкости. Для уменьшения просыпания материала из одного отсека в другой боковины секторного затвора 6 могут быть снабжены уплотнениями.

Питатель работает следующим образом.

При повороте вала 8 по часовой стрелке секторный затвор 6 сдвигается вправо до упора,, открывая горловину 3 над левым отсеком мерной емкости, при этом материал из бункера 5 заполняет отсек. В это же время затвор 7 мерной емкости сдвигается влево, открывая снизу правый отсек мерной емкости. При повороте вала 8 против часовой стрелки секторный затвор 6, смещаясь влево, вначале закрывает леиую поло1089008

4 .вину горловины 3, а при дальнейшем движении до упора открывает правую половину горловины 3 для прохода материала из бункера 5 в правый от5 сек мерной емкости. Одновременно за- твор 7 вначале закрывает выход из правого отсека мерной емкости, а затем открывает выход из левого отсека, При этом порция материала из левого отсека высыпается. При новом реверсировании вала 8 цикл повторяется.

Возможно такое выполнение (фиг.1 и 2) когда для устранения просыпания материала мимо мерной емкости секторный затвор бункера размещен внутри последней, В тех случаях, когда указанное явление не имеет значения, секторный

20 затвор бункера может быть вынесен из мерной емкости, что упрощает конструкцию, Предлагаемый питатель позволяет повысить точность дозирования и производительности, а также обеспечивает герметичность устройства. Поэтому он может найти применение для отмеривания сыпучих материалов, особенно пылящих, в ряде отраслей на30 родного хозяйства, способствуя также уменьшению потери материала в окружающую среду и повышению культуры ,производства.

1089008

Фиг. 1
