Реферат



ШЕМОЧНЫЙ МЕХАНИЗМ ДЛЯ ТОНКИХ КРУТЫХ ПЛАСТОВ, включающий скреперный ковш, гибкие тяговые элементы и приспособление для прижатия ковша к забою, отличающийся тем, что, с целью повышения силы прижатия ковша к забою в жидкой среде, приспособление для прижатия ковша выполнено в виде понтона, установленного в нижней части ковша. 00 ;о ю ел 4

СОЮЗ СОВЕТСКИХ ннтв»

РЕСПУБЛИК

ЗСЮ E 21 С 27/42

OllHGAHHE ИЗОБРЕТЕНИЯ н а втаттномт свннвтаъвт вт

Ж

Ю

4д

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ! (21) 3539245/22-03 (22) 11. 01. 83 (46) 30.04.84. Бюл. У 16 (72) В.Н.Потураев, В.Т.Гузченко,, А.И.Волошин, И.Н.Попов и Г.Л.Сергийченко (71) Институт геотехнической механики АН УССР (53) 622.232.75(088.8) (56) 1. Авторское свидетельство СССР

В 889851 ° кл. Е 21 С 41/04,. 1980.

2. Авторское свидетельство СССР

У 332222, кл. Е 21 С 27/42, 1969 (прототип). SU„„1089254 A . (5") (57) ВЫЕИОЧНЫИ МЕХАНИЗМ ДЛЯ ТОНКИХ КРУТЫХ ПЛАСТОВ, включающий скреперный ковш, гибкие тяговые элементы и приспособление для прижатия ковша к забою, отличающийся тем, что, с целью повышения силы при. жатия ковша к забою в жидкой среде, приспособление для прижатия ковша выполнено в виде понтона, установленного в нижней части ковша.

10892

Изобретение относится к горной промьппленности и предназначено для отработки крутых пластов полезных ископаемых в жидкой среде.

Известен выемочный механизм, включающий режущий орган, закрепленный иа гибком тяговом элементе f1).

Известное устройство характеризуется недостаточной силой прижатия режущего органа к забою.

Наиболее близким к предлагаемому является выемочный механизм, включающий скреперный ковш, гибкие тяговые элементы и приспособление для прижа:тия ковша к забою, выполненное в виде двух штанг с винтовой нарезкой Г2 .

Указанное устройство характери. зуется недостаточной силой прижатия ковша к забою, что снижает эффективность работы выемочного механизма.

Цель изобретения — повышение силы прижатия ковша к забою в жидкой среде.

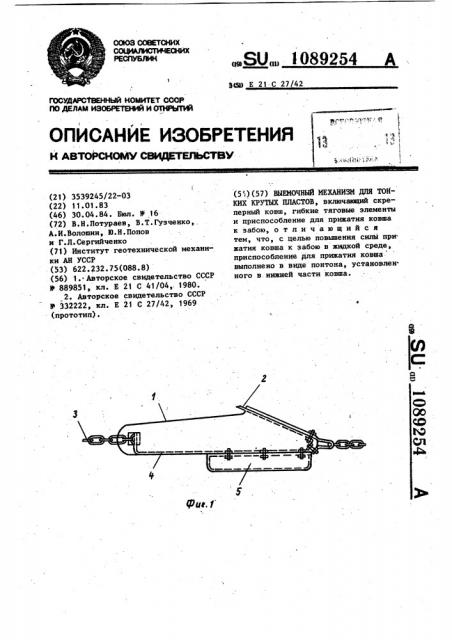

Укаэанная цель достигается тем, -что в выемочном механизме для тонких крутых пластов, включающем скреперный ковш, гибкие тяговые элементы и приспособление для- прижатия ковша к забою„ приспособление для прижатия ковша выполнено в виде понтона, установ30 ленного в нижней части ковша., На фиг. 1 изображен предлагаемый выемочный механизм, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — схема расположения выемочного механизма в очистном забое.

Устройство состоит из скреперного лотка 1 с резцами 2, гибких тяговых

54 2 элементов 3, днища 4, с закрепленным на нем понтоном 5.

Устройство работает следующим образом.

При рабочем ходе, например, от правой восстающей выработки к левой восстающей выработке отрабатываемого по восстанию столба выемочный механизм за счет суммарного усилия прижатия к забою, состоящего из вертикальной составляющей натяжения гибких тяговых элементов 3 и выталкивающей силы жидкой среды, воздействующей на понтон 5 прижимается к забою. Резцы .2 устанавливаются в положение, при котором происходит их внедрение в забой, чем обеспечивается скалывание угольной полосы. По мере движения выемочного механизма вдоль очистного забоя скалы" ваемый резцами 2 уголь аккумулируется в лотке 1 и транспортируется к сопряжению очистного забоя с левой восстакяцей выработкой. При подходе вые" мочного механизма на сопряжение уголь

/ из лотка всплывает в восстающую выра" ботку через открытый торцовый проем скреперного лотка 1. При холостом ходе, например, слева направо снимают усилия натяжения с гибкого тягового элемента 3, закрепленного с левой стороны выемочного механизма, резцы 2 устанавливаются параллельно линии забоя и выемочный механизм перемещается к сопряжению с правой восстающей выработкой без внедрения рез. цов в забой в исходное положение для рабочего хода.

Использование предлагаемого устройства позволяет повысить силу прижатия ковша к забою в жидкой среде.
