Ветроэлектрическая установка

Ветроэлектрическая установка

Иллюстрации

Показать все

Реферат



ВЕТРОЭЛЕКТРИЧЕСКАЯ УСТАНОВКА , содержащая расположенную на основании поворотную горизонтальную платформу с каркасами, на которых размещены створчатые лопасти, генератор с валом и замкнутый рельс, отличающаяся тем,что,с целью повышения надежности, она снабжена кронштейнами с установленны1Ш на них роликами с валиками,и рельс закреплен на платформе и контактирует с роликами, генератор и кронштейны размещены на основании, а валик одного из роликов соединен с валом . генератора. О) с to Об со rsD 00 х

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3 g Е 03 в 5/оо

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (gl) 3504239/25"06 (22) 15.09.82 (46) 30,04.84. Бкл. Р 16 (72) В.С. Гладкий (53) 621 . 548. 5 (088. 8) (56) ). Заявка Франции И 2297333, кл. F 03 D 5/00, опублик, 1978.

2. Патент СНА Р 4346305, кл. 290-55, опублик. 24,08.82, (54) (57) ВЕТРОЭЛЕКТРИЧЕСКАЯ УСТАНОВКА, содержащая расположенную на основании поворотную горизонтальную платформу с каркасами, на которых размещены створчатые лопасти, генератор с вапом и замкнутый рельс, отличающаяся тем,что,с целью повышения надежности, она снабжена кронштейнами с установленными на них роликами с валиками,и рельс закреплен на платформе и контактирует с роликами, генератор и кронштейны размещены на основании, а валик одного из роликов соединен с валом . генер атор а.

1089289

Изобретение относится к ветроэнер ге тике и може т быть и спол ьз ов ано для обеспечения электроэнергией различных потребителей.

Известна ветроэлектрическая уста- 5 ковка, содержащая парусные лопасти, размещенные на тележках, установленных на замкнутой рельсовой ко" .з лее (1) .

Недостатком такой установки является размещение генераторов на тележках, что приводит к необходимости устройства токосъемников, через которые энергия передается потребителю. 15

Известна также ветроэлектрическая установка, содержащая расположенную на основании поворотную горизонтальную платформу с каркасами, на которых размещены створчатые лопас- - 20 ти, генератор с валом и замкнутый рельс j2) .

Недостатком является то, что в указанной установке генератор размещен на поворотной платформе, что 25 снижает ее надежность из-за наличия кольцевого токосъемника, расположенного на открытом воздухе и имеющего относительно большие размеры.

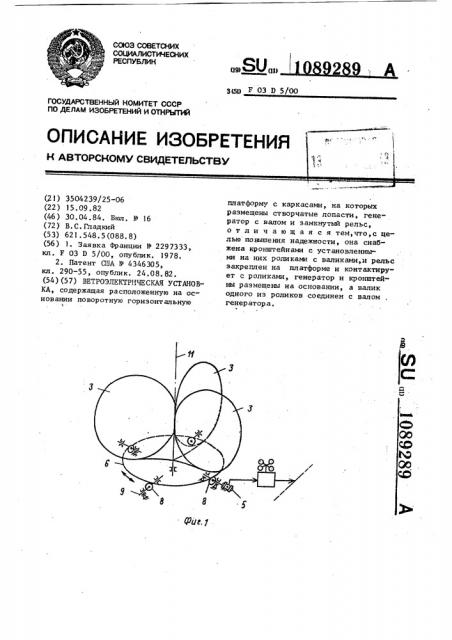

Цель изобретения — повышение на- ЗО дежности ветроэлектрической установки, Поставленная цель достигается тем, что ветроэлектрическая установка, содержащая расположенную на осно- З5, вании поворотную горизонтальную платформу с каркасами, на которых размещены створчатые лопасти, генератор с валом и замкнутый рельс, снабжена кронштейнами с установленными 4б на них роликами с валиками, и рельс закреплен на платформе и контактиру- ет с роликами, генератор и кронштейны размещены на основании, а валик одного из роликов соединен с валом 4g гене р атор а, На фиг. 1 изображена схема предлагаемой установки на фиг. 2 — то же, вертикальный разрез; на фиг.3 — то же, вид сверху; на фиг.4 — схема управления мощности, отдаваемой в сеть.

Ветроэлектрическая установка содержит расположенную на основании (фиг.2) поворотную горизонтальную платформу 2 с каркасами 3, на которых размещены створчатые лопасти 4, генератор 5 с валом и замкнутый рельс 6. Установка снабжена кронштейнами 7 с установленными на них роликами 8 с валиками 9(фиг.1), и рельс 6 закреплен на платформе 2 и контактирует с роликами 8, генератор 5 и кронштейны 7 размещены на основании 1, а валик 9 одного иэ роликов 8 соединен с валом генератора

5. Каркасы 3 соединены перемычками

10 с центральной вертикальной стойкой 11, имеющей ступицу 12.Рельс 6, стойка 11 и каркасы 3 образуют ротор установки, соединенный в одно целое оттяжками 13 (фиг. 3) Рельс

6 и ролик 8 представляют собой передачу с большим передаточным числом.

Кроме того, ветроэлектрическая установка снабжена регулятором 14 автоматического возбуждения генератора

5 „работ ающе го на сеть 15, анемометром 16 с преобразователем 17 скорости ветра, а также связанными между собой пороговым устройством 18, реле 19 и источниками пороговых напряжений У4,и U ограничителем 20 напряжения, выход преобразователя 1.7 подключен к входам в пороговое устройство 18 и ограничителя 20 напряжения, управление которым осуществляется реле 19, а выход ограничителя

20 подключен к регулятору 14, связанному с сетью 15.

Установка работает следующим образом.

Независимо от направления ветра ротор вращается в одну сторону (его направление вращения показано на;, фиг,3),При движении каркаса 3 по

) направлению ветра лопасти 4 прижаты к каркасу 3 и создают вращающий момент, а при движении каркаса 3 навстречу ветру лопасти 4 откинуты от каркаса на шарнирах, не препятствуя вращению. Ролик 8 передает вращение рельса 6 генератору 5, работающему на сеть 15 (фиг.4). Регулятор 14 поддерживает на выходе генератора 5 постоянное напряжение при изменяющихся частоте вращения ротора и отдаваемой в сеть мощности. Анемометр 16 вырабатывает сигнал, пропорциональный скорости ветра, который преобразуется в преобразователе 17 в управляющий сигнал и передается в пороговое устройство 18 и ограничитель 20 напряжения. В дальнейшем в зависимости от скорости ветра и нагрузки происходит процесс авторегулирования ротора. Напнадежности работы из-эа отсутствия токосъемника при раэмешении генератора на неподвижном основании.

Кроме того, предлагаемая установ5 ка имеет платформу, установленную по краям на ролики, что повышает ее устойчивость и затрудняет опрокидывание в бурю.

3 1089289 ряжение U< соответствует той скоро" сти ветра, при которой установка входит в номинальный рйким, 8-10 м/с, .напряжение U<- уровню снимаемой с генератора 5 мощности прн высоких скоростях ветра, Эффективность ветроэлектрической установки эаключается в увеличении

1089289

Составитель В.Мосалев

Техред А.Бабинец Корректор 10.Макаренко

Редактор Ю. Середа

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Заказ 2897/31 Тираж 465 Подписное

ВНИИПИ Государственного комитета СССР с по делам изобретений и открытий

113035, Москва, Ж-35,Раушская наб., д. 4/5
