Устройство для испытания кольцевых образцов на растяжение

Устройство для испытания кольцевых образцов на растяжение

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ КОЛЬЦЕВЫХ ОБРАЗЦОВ НА РАСТЯЖЕНИЕ К ИСПЫТАТЕЛЬНОЙ КАШИНЕ, содержащее две соосные тяги, одни конць которых предназначены для взаимодействия с захватами испытательной машинь, два полудиска, шарнирно связанные с вторыми концами тяг, и рычаги, о т личающееся . тем, что, с целью повышения точности испытания путем учета сил трения между полудисками и образцом, рычаги установлены на обоих торцах полудисков параллельно плоскости их разъема, одни концы рычагов жестко связаны с полудисками , другие концы рычагов, распол же1;ных на торцах полудисков, лежащих в одной плоскости, шарнирно связаны между собой, а устройство снабжено датчиками деформации рычагов.

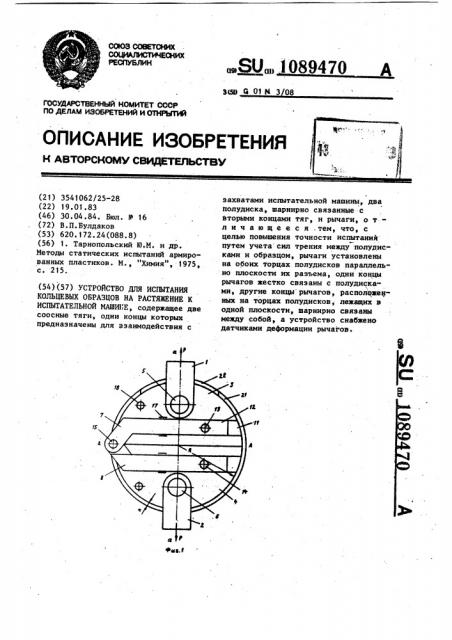

СОЮЗ СОВЕТСКИХ

DNINIINI

РЕСПУБЛИК

Зс59 Я 01 М 3 08

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ юч

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬГГИЙ (21) 3541062/25-28 (22) 19.01.83 (46) 30. 04.84. Бюл. В 16 (72) В.П.Булдаков (53) 620.172.24(088.8) (56) 1. Тарнопольский Ю.М. и др.

Методы статических испытаний армированных пластиков. М., "Химия", 1925, с. 215. (54) (57) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ

КОЛЬЦЕВЫХ ОБРАЗЦОВ НА РАСТЯЛЙНИЕ К

ИСПЫТАТЕЛЬНОЙ МАШИНЕ, содержащее две соосные тяги, одни концы которых предназначены для взаимодействия с,80.„1089470 A захватами испытательной машины, два полудиска, шарнирно связанные с вторыми концами тяг, и рычаги, о тл и ч а ю щ е е с я .тем, что, с целью повышения точности испытания путем учета сил трения между полудисками и образцом, рычаги установлены на обоих торцах полудисков параллельно плоскости их разъема, одни концы рычагов жестко связаны е полудисками, другие концы рычагов, располфкенных на торцах полудисков, лежащих в одной плоскости, шарнирно связаны между собой, а устройство снабжено датчиками деформации рычагов.

1089470

Изобретение относится к испытательной технике и может быть использовано при определении прочности при растяжении кольцевых образцов.

Известно устройство для испытания 5 кольцевых образцов на растяжение к испытательной машине, содержащее две соосные тяги, одни концы, которых предназначены для взаимодействия с захватами испытательной машины, два 1О полудиска, шарнирно связанные с другими концами тяг, и рычаги, одни концы которых шарнирно связаны с торцами соответствующих полудисков, а другие - с тягами 1 1. 15

Недостатком устройства является низкая точность испытания, так как при растяжении распределение усилия на образец, установленный на боковые поверхности полудисков и охватывающий их, зависит от коэффициента трения между образцом и полудисками и является неопределенным.

Цель изобретения - повышение точности испытания путем учета сил трения между полудисками и образцом.

Для достижения указанной цели в устройстве для испытания кольцевых образцов на растяжение к испытательной машине, содержащем две соосные 30 тяги, одни концы которых предназначены для взаимодействия с захватами испытательной машины, два полудиска, шарнирно связанные с другими концами тяг, и рычаги, последние установлены на обоих торцах полудисков параллельно плоскости их разъема, одни концы рычагов жестко связаны с полудисками, другие концы рычагов, расположенных на торцах полудисков, лежа- 10 щих в одной плоскости, шарнирно связаны между собой, а устройство снабжено датчиками деформации рычагов.

На фиг. 1 изображено устройство, вид спереди," на фиг. 2 — то же, вид

45 сверху; на фиг. 3 — то же, вид сбоку; на фиг. 4 — то же, при тарировке.

Устройство содержит тяги 1 и 2, одни концы которых предназначены для закрепления их в захватах испытательной машины (не показана), два полудиска 3 и 4, связанные через шарниры 5 и 6 с другими концами тяг, и рычаги 7 — 10, установленные на обоих торцах полудисков 3 и 4 параллель- 55 но плоскости А-А их разъема в направ" ляющих 11 перемещения рычагов 7-10 вдоль плоскости А-А. Одни концы 12 рычагов 7-10 жестко связаны с полу" дисками 3 и 4 с помощью фиксаторов 13 и 14, а вторые концы рычагов 7, 8 и 9, 10, лежащих в одной плоскости соответственно Б-Б или В-В, связаны между собой .с помощью шарниров 15 и 16. На рычагах 7-10 закреплены датчики 17 их деформации. Для тарировки датчиков 17 в полудисках выполнены отверстия 18, в которых за" креплены тарировочные тяги l9 с фикса" торами 20.

Устройство работает следующим образом.

Перед испытанием образца 21 с рабочей частью 22 проводят тарировку датчиков 17 деформации рычагов 7-10.

Для этого на полудиски 3 и 4 с помощью шарниров 5 и 6 и фиксаторов 20, закрепленных в отверстиях 18, устанавливают тарировочные тяги 19, фиксируют рычаги 7-10 с помощью фиксаторов 13 на полудисках 3 и 4. Прикладывают к тарировочным тягам 19 усилие 8 и фиксируют сигналы с датчиков 17, определяя связь между деформациями рычагов 7-10 и усилием 9 ..

После тарировки тарировочные тяги 19 и фиксаторы 20 удаляются.

При испытании образца 21 удаляют фиксаторы 13 и перемещают рычаги 7-10 вдоль плоскости А-А по направляющим 11 до тех пор, пока не появится возможность свободной установки образца 21 на боковую поверхность полудисков 3 и 4. При этом центр рабочей части 22 образца 21 лежит в плоскости, проходящей через общую ось 0-а тяг 1 и 2 перпендикулярно плоскости А-А. Устанавливают рычаги 7-10 в рабочее положение и закрепляют их на полудисках с помощью фиксатора 13. Затем с помощью шарниров 5 и 6 закрепляют на полудисках 3 и 4,одни концы тяг 1 и 2, другие их концы фиксируют в соответствующих захватах испытательной машины.

Создают с помощью испытательной машины рабочие усилия P. При этом полудиски 3 и 4 раздвигаются, растягивая

1 рабочую часть 22 образца 21, и пово- рачиваются вокруг шарниров 15 рычагов 7-10, проскальзывая относительно поверхности образца 21. За счет .сил трения в шарнирах 15 возникает осевое усилие Й, вызывающее изгиб рычагов 7-10 и их .деформацию, которая и фиксируется датчиками 17. Размещение рычагов на обоих торцах полудисР-8 + — +

8 (Изобретение позволяет путем учета

1О сил трения между образцом и полудисками и определения истинного коэффицирабо- ента трения в любой момент времени (повысить точность испытания. где Р - радиус полуднсков;

Ь - толщина образца;

Ь - ширина образца в центре чей части;

21 иг.

Фиг. У

Фиг. ФВЯИИПИ Заказ 2924/40 Типаж 823 Попписиое

Филиал ШШ Патент, г.Ужгород, улЛроектиая, 4

3 1089470 Д ков исключает перекос и кручение. рыча- Й =R+Ap- средний радиус образца; гов 7-10. По значениям усилий Р и 9 к - фактический коэффициент треопределяют напряжение 6 в центре рабо- ния,"определяемый по уравнечей части 22 образца 21 по уравнению

1- (1- ) р., Р

Л Я

1- — (1- „)
