Образец для испытаний покрытий на сдвиг

Образец для испытаний покрытий на сдвиг

Иллюстрации

Показать все

Реферат



ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЙ ПОКРЫТИЙ НА СДВИГ по авт. св. № 557289, отличающийся тем, что, с целью расширения возможностей определения трещиностойкости путем исследования распространения трещины непосредственно в покрытии, в основе выполнена кольцевая канавка, заполненная материалом покрытия, а трещина выполнена до канавки. С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

З1Я1 G 01 М 3/24

l3

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

:В

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 557289 (21) 3538560/25"28 (22) 11.01.83 (46) 30.04.84. Бюл. ¹ 16 (72) С.И.Шубин (53) 620.115 ° 82(088.8) (56) 1. Авторское свидетельство СССР № 557289, кл. G 01 и 3/24, 1975 (прототип).

„„SU„„1089473 A (54)(57) ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЙ ПОКРЫТИЙ НА СДВИГ по авт. св. № 557289, отличающийся тем, что, с целью расширения возможностей определения трещиностойкости путем исследования распространения трещины непосредственно в покрытии, в основе выполнена кольцевая канавка, заполненная материалом покрытия, а трещина выполнена до канавки.

1089473

Составитель M.Êósüìaí

Редактор И.Ковальчук Техред Ж.Кастелевич Корректор О.Билак

Заказ 2924/40 Тираж 823, Подписное

ВКИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", r.ужгород, ул.Проектная, 4

Изобретение относится к исследованию прочностных свойств материала покрытия, а именно к образцам для испытаний покрытий на сдвиг.

По основному авт. св. Ф 557289 иэвестен образец для испытаний покрытий на сдвиг, состоящий из основы в виде цилиндра и нанесенного íà его боковую поверхность покрытия и имеющий поверхностную трещину между основой и покрытием у его торца.

При испытании известного образца трещина развивается вдоль цилиндрической поверхности по границе между покрытием и основой (1 3.

Недостатком известного образца является невозможность определения трещиностойкости материала покрытия при распространении в нем трещины.

Цель изобретения - расширение возможностей определения трещиностойкости путем исследования распространения трещины непосредственно в покрытии.

Указанная цель достигается тем, что в образце для испытаний покрытий на сдвиг в основе выполнена кольцевая канавка, заполненная материалом покрытия, а трещина выполнена до канавки. 30

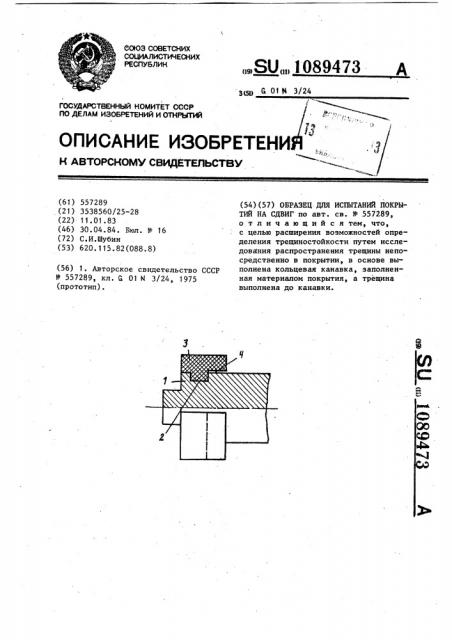

На чертеже изображен предлагаемый образец, частичный продольный разрез.

Образец состоит иэ основы в вйде цилиндра 1, в котором выполнена кольцевая канавка 2. На основу нанесено покрытие 3, которое заполняет канавку 2 и покрывает боковую поверхность цилиндра 1. Между основой и покрытием у его торца выполнена трещина 4, например кольцевая, до канавки 2.

Образец испытывают следующим образом.

Образец устанавливают на кольцевую матрицу (не показана) так, что опорной частью его является покрытие 3, и по оси 00 цилиндра 1 прикладывают нагрузку. Это вызывает распространение трещины 4 под действием сдвиговых усилий. Трещина 4 при своем движении распространяется в материале покрытия в зоне кольцевой канавки 2. По разрушающему усилию ь сдвига и длине 6 трещины 4 определяют коэффициент К интенсивности напряжений в материале покрытия, характеризующий склонность материала к распространению трещины, по формуле.

К O 72Ë

Предлагаемое изобретение позволяет определить трещиностойкость покрытия в условиях, когда трещина развивается с поверхности раздела основы и покрытия и переходит непосредственно в покрытие, разрушая его.
