Фотополимеризующаяся композиция для копировальных слоев

Фотополимеризующаяся композиция для копировальных слоев

Иллюстрации

Показать все

Реферат



ФОТОПОЛИМЕРИЗУЮЩАЯСЯ КОМПО ЗИЦИЯ ДЛЯ КОПИРОВАЛЬНЫХ СЛОЕВ, вклю чающая сополимер метакриловой кисло ты и метилметакрилата структурной формулы I о СН2 сн-снг-О - С-ш CH2 CH-CH2-0-C-HN 1ри .следуююем соотношении компонентов , ма с.ч.5 Сополимер метакриловой кислоты и метилметакрилата ci yKTypной формулы I5-8 ОлигоэФиракрилат три (оксиэтилен)-фталатet ,to -диметакрилат или оС(Ц) -метакрил-(бистриэтиленгликоль-фталат ) 0,5-1,5 Метиловый эфир бензои1 ,0-1,5 на Трис-(аллилуретан ,2,4-толуилен)-изоцианурат общей формулы II 0,5-2,0 ЭТИЛОВЫЙ спирт 30-40 Ацетон 40-55 4сн2-с+„ -(снг-с-) где п в среднем равно 636, m в среднем равно 424, среднемолекулярная масса равна 100000, ОлигоэФиракрилат, -три-(оксиэтилен)в ,и1-диметакрилат или о, и;-метакрил (бистризтиленгликоль)фталат, метиловый эфир бензоина, аллилуретан, эти-д ловый спирт и ацетон, отличаю-«Э щ и и с я тем, что, с целью повыше- 1ния устойчивости копировального к действию проявочного раствора, | она в качестве аллилуретана содер |С жит трис-(аллилуретан-2,4-толуилен)изоцианурат обшей формулы II В . i Н-С-0-СН2-СН СН2

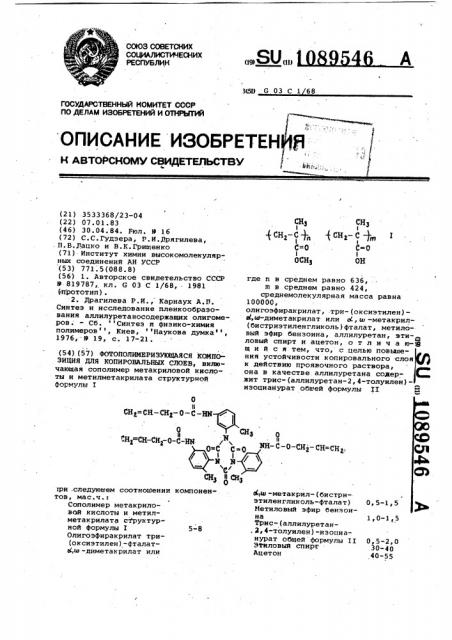

(19) (111

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PECIlVEiË H

3(5П О 03 С 1 68

СН3

-f сн,-с ).

C=O

OH 3

-(СН2-С +--„

C=0

ОСНз

Il

СН2= СН- СН2 0- С -HN

".Н2= СН- С Н2- 0П

C-НМ

О=С С и и Ñ

0 компонен-.

О, 5-1,5

1,0-1,5

5-8

0,5-2,0

30-40

40-55

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

М 3 РЕ Й ОТНРЫТИ (21) 3533368/23-04 (22) 07.01.83 (46) 30.04.84.. Рюл. Р lб (72) С.С.Гудзера, Р.И.Лрягилева, . П.В.Дацко и В.К.Грищенко (71) Институт химии высокомолекулярных соединений АН УССР (53) 771.5(088.8) (56) 1. Авторское свидетельство СССР

Р 819787,, кл. G 03 С 1/68, - 1981 (прототип).

2. Драгилева Р.И., Карнаух A,П.

Синтез и исследование пленкообразования аллилуретаносодержащих олигомеров; - Сб. Синтез и физико-химия полимеров, Киев, Наукова думка, 1976," 9 19, с. 17-21. (54) (57) ФОТОПОЛИМЕРИЗУЮЩАЯСЯ КОМПОЗИЦИЯ ДЛЯ КОПИРОВАЛЬНЫХ СЛОЕВ, sxmoчающая сополимер метакриловой кислоты и метилметакрилата структурной формулы 1 ри .следующем соотношении тов, мас.ч.:

Сополимер метакриловой кислоты и метилметакрилата структур" ной формулы

Олигоэфиракрилат три(оксиэтилен)-ФталатЫ,в -диметакрилат или где и в среднем равно 636, m в среднем равно 424, среднемолекулярная масса равна

100000, олигоэфиракрилат, -три-(оксиэтилен)—

Ы,ы-диметакрилат или оС,си -метакрил(бистриэтиленгликоль)фталат, метиловый эфир бензоина, аллилуретан, этиловый спирт и ацетон, о т л и ч а ю-<Я шийся тем, что, с целью повьыения устойчивости копировального слоя к действию проявочного раствора, она в качестве.аллилуретана содержит трис-(аллилуретан-2,4-толуилен)изоцианурат обюей формулы II

СНЗ 0

МН- С -0-CH - СН=СН

2 2

NIIu -метакрил-(бистриэтиленгликоль-фталат)

Иетиловый эфир бензоина

Трис-(аллилуретан.2,4-толуилен)-изоцианурат общей формулы II этиловый спирт

Ацетон

1089546

Изобретение относится к фотополимеризуюшимся композициям, используемым в .качестве копировальных слоев при изготовлении предварительно очувствленных цинкографических и офсетных пластин, плат печатного монтажа и бессеребряных фотоматериалов для производства вторичных фотоформ.

Известна фотополимеризующая композиция Г13 для копировальных слоев, включают.,ая сополимер метакри -ловой кислоты и метилметакрилата структурной формулы I:

3 . 9 3 Сн, С ф„ СН; Сф„ ! I

О СН3 ОН где и в среднем равно 636, m в среднем равно 242, 1 среднемолекулярная масса равна

100000, олигоэфиракрилат три-(оксиэти- . лен)-Ы,w-диметакрилат или о,аиметакрил-(бис-триэтиленгликоль) фталат, метиловый эфир бензоина аллилуретан формулы ц 1 3-у-r-O 011 -CÍ=СН, — I 11. н о этиловый спирт и ацетон.

Недостатком укаэанной композиции является низкая устойчивость копиро.: вального слоя на ее основе к действию

0

II

СН =СК- СН3-0- С вЂ” НЯ й

0 !!

МН-С - 0-СН3— - СН= СК

ÑÍ3=СН-СН

N!!,;0-CHH 0 C С 0 !

С

С (3 0 3

ll компон ен- Этиловый спирт 30-40

50 Ацетон

40-55

Пример 1 . Вводимый в каче-. стве добавки аллилуретан получают следующим образом (,2)..В колбу загружают 174 г (1 моль) свежеперегнанного 2,4-толуилендиизоцианата,0,4. r дибутилдилаурината олова, растворен- . ного в 5 мл бензола, и затем по кап . лям при.перемешивании добавляют

58,5 г (1,0086 моль) аллилового спир та. Реакцию ведут в среде аргона

60 при комнатной температуре до содержания СО-групп, 18,1%. Затем в колбу добавляют 4 r этилата калия, растворенного в 25 мл толуола, и повыаают температуру до 40 С (313K) и ,0 .. 65 ведут реакцию в течение 40-60 мин

5-8

0,5-1,5

1,0-1,5

О, 5-2

СН3 PI3

QCHg С .ф - -(СН - С - -! ф

00 C=0 при следующем соотношении тов, мас.ч:

Сополимер метакриловой кислоты и метилметакрилата структурной формулы 1

Олигоэфиракрилат три-(оксиэтилен) -. фталат-af ы-диметакрилат или о(,,ю— метакрил-(бистриэтиленгликоль фталат)

Метиловый эфир бензоина

Трис-(аллилуретан2,4-толуилен)-иэоцианурат обшей формулы II водного раствора бикарбоната натрия, используемого в качестве проявочно- i го раствора. Это приводит к тому, что за время проявления копировального слоя печатные элементы значитель5 но набухают в растворе, что вызывает отслаивание мелких элементов от подложки

Цель изобретения — повышение устойчивости копировального слоя к дей10 ствию проявочного раствора.

Поставленная цель достигается тем, что фотополимеризующаяся композиция для копировальных слоев, включающая . сополимер метакриловой кислоты и метилметакрилата структурной формулы 1, Сио С=О !

ОЕН3 ОН где и в среднем равно 636, m в среднем равно 424, среднемолекулярная масса равна

°, 100000, олигоэфиракрилат, три-(оксиэтилен)—

d,,w-диметакрилат или о(.,и -метакрил(бистриэтиленгликоль)фталат, метиловый эфир бензоина, аллилуретан, этиловый спирт и ацетон, в качестве аллилуретана содержит трис-(аллилуретан-2,4-толуилен)изоцианурат общей

Ç5 формулы II. 3 1089546

4 до полного исчезновения NCO-групп. зоина и 35 этилового спирта. КомпоОбразуюшийся продукт формулы II вы- зицию тщательно перемешивают, затем-саждают смесью н-гексана с метанолом .. наносят на лавсановую пленку и выдер. (объемное соотношение 911 соответст- ;живают в темном месте до удаления ! венно) . Затем отфильтровывают и cy- растворителей. Экспонируют через нешат до постоянного веса ° 5 гатив под уф-излучением лампы Луф-80

;в течение 45 сек и обрабатывают проПример 2 . Смешивают)мас.ч: явочным раствором (1%-ный водный акриловый сополимер 5, растворенный раствор бикарбонатаонатрия). Для прив 35 ацетона, аллилуретан формулы II данин изображению необходимой опти0,5, полученный по примеру/1 и раст" 10 ческой плотности его обрабатывают воренный в 5 ацетона. Смесь переме- 2Ъ-ным водньм раствором красителя шивают в течение 4 ч при 50 С. Затем черного 3 и получают вторичную о охлаждают, добавля)рт 1 олигоэфиракри фотоформу. Свойства копировального лата ТГИ-3-три-(оксиэтилен} .о4 ди- слоя и вторичной фотоформы на его метакрилат, 1 метйлового эфира бен- 5 основе приведены в таблице.

Показатели по примерам

Свойства копи ровального слоя пред пролага тоемый тип пред- протолагае тип мый пред- протолагае тип мый пред- протолагае- тип мый пред- протолагае- тип мый

5 5

Толщина слоя

Набухание за

15 мин в 13ном растворе бикарбоната натрия,3.

5 20

21

25 7

Эластичность при изгибе мм,(rnCT6805-53) 1 1

Оптическая плотность

2,5 2,2 2,3 2,2 2,3. 2,2

Отслаивание мелких элементов при проявке

Нет Есть Нет Есть Нет Гсть Нет Есть Нет Есть

Композицию по прототипу и копировальный слой на ее основе получают аналогично, с той лишь разницей, что вместо 0,5 триаллилуретана, опи-. санного в примере 1, используют

0,5 моноаллилуретана по прототипу.

Свойства приведены в таблице.

Пример 3 . Смешивают,мас.ч:

8 акрилового сополимера, растворенного в 35 ацетона с 2 аллилуретана формулы II, полученного по примеру

1 и растворенного в 20 ацетона.

Смесь перемешивают в течение 4 ч при

50 С, охлаждают и добавляют 1,5 60 олигоэфиракрилата ИГФ-9-метакрил(бистриэтиленгликоль) фталат 1,3 метилового эфира бензоина и 35 этилового спирта. Смесь тщательно перемешивают, наносят на лавсановую под 65 ложку, сушат, экспонируют через не« гатив 30 с и обрабатывают аналогично примеру 2.

Свойства копировального слоя и свойства прототипа приведены в таблице.

Копировальный слоЯ по прототипу получают аналогично, с той разницей, что вместо 2 триаллилизоцианурата, описанного в примере 1, использован 2 моноаллилуретана по прототипу.

Пример 4. Смешивают,мас.ч:

6,5 .акрилового сополимера, растворенного в 35 ацетона, и 1,3 аллилуретана формулы II, полученного по примеру 1 и растворенного в 13 ацетона. Смесь перемешивают в течение

4 ч при 50 С, охлаждают и добавляют олигоэфиракрилата 0,5 ТГМ-З, 1,1

1089546

Составитель Е.Головлева

Редактор А.Фролова Техред М.Кузьма Корректор H,Ýðäåéè

Заказ. 2931/44 Тираж 464 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4 (метилового эфира бензоина и 30, этилового спирта. Тшательно перемешивают, наносят на лавсановую подложку, сушат, облучают 30 с и обрабаты вают аналогично примеру 2.

CBoNcTBa копировального слоя и 5 прототипа приведены в таблице. Компо зицию по прототипу готовят аналогично, с той разницей, что вместо 1,3 триаллилизоцианурата, описанного в примере 1, используют 1,3 моноаллил- 10 уретана по прототипу., П р и м е-р 5 . Смешивают,мас.ч:

7 акрилового сополимера, растворенного в 35 ацетона и 1,5 аллилуретана формулы II, полученного по приме- 15 ру 1 и растворенного в 15 ацетона, смесь перемешивают при 50 С в течео ние 4 ч. Затем охлаждают, добавляют

0,75 олигоэфиракрилата ТМГ-3, 1,5 метилового эфира бензоина и 40 этилового спирта. Композицию наносят на зеркальную алюминиевую фольгу, сушат и экспонируют через негатив в течение 40 с под лампой ЛУФ-80. Затем, пластину обрабатывают 1%-ныл раствором бикарбоната натрия, промывают водой, сушат и получают офсетную печатную форму.

Копировальный слой по прототипу получают аналогично, стбй лишь разницей, что вместо 1,5 триаллизоцианурата, полученного по примеру 1, и используют 1,5 моноаллилуретана по г рототипу.

Их свойства приведены в таблице.

Пример 6 . Смешивают,мас.ч:

5 акрилового сополимера, растворенного в 35 ацетона и 0,75 аллилуретана формулы II, полученного по примеру 1 и растворенного в 8 ацетона.

Смесь перемешивают в течение 4 ч при

50 С. Затем охлаждают, добавляют о

1, 5 олигоэфиракрилата ТГМ-З, 1 метилового эфира бензоина и 40 этилового спирта. Композицию наносят на цинковую пластину, сушат, экспонируют через негатив 50 с и обрабатывают аналогично примеру 5.. Получают fIpHr. годную к травлению цинкографскую копию.

Композицию по прототипу и копировальный слой на ее основе получают аналогично, с той лишь разницей, что вместо 0,75 триаллилизоцианурата, полученного по.примеру 1, используют

0,7 моноаллилуретана по прототипу.

Как видно из данных, приведенных в таблице, копировальный слой на основе предлагаемой композиции в зна чительно меньшей мере подвергается набуханию в проявочном растворе (1%-ный водный раствор бикарбоната натрия) и вследствие этого при промыьке полученного изображения этим раствором в отличие от прототипа отслаивания мелких отдельно стоящих элементов не наблюдается.
