Устройство для защиты трехфазного асинхронного электродвигателя от обрыва фаз

Устройство для защиты трехфазного асинхронного электродвигателя от обрыва фаз

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО- ДЛЯ ЗАЩИТЫ ТРЕХФАЗНОГО АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ ОТ ОБРЫВА ФАЗ, содержащее фазные tpaHcформаторы тока, включенные в провода питания электродвигателя, к вторичным обмоткам которых подключены выпрямители, и исполнительный орган, отличающеебя тем, чго,-с целью повьшения эксплуатационной надежности, исполнительный орган выполнен в виде трех симметричных тиристоров, включенных по одному в каждую фазу, причем вторичная обмотка трансформатора тока первой фазы подключена через вьтрямитель к уп авлякщему переходу тиристора , включенного во вторую фазу, вторичная обмотка трансформатора тока второй фазы подключена через выпрямитель к управляющему переходу тиристора, включенного в третью фазу, а вторичная обмотка трансформатора тока третьей фазы подключена через выпрямитель к управляющему переходу тиристора, включенного в (Л первую фазу, при этом параллельно вторичным обмоткам фазных трансформаторов тока включены стабилитроны, а к выходам выпрямителей подключены сглаживающие конденсаторы. о эо 35 Х

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

091 (11)

З 1511 Н 02 H 7/08, 7/09

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И 0THPblTMA (21) 3460082/24-07 (22) 23. 07. 82 (46) 30.04.84. Бюл. М 16 (72) E.Á.Êoëåñíèêîâ (7)) Новомосковский филиал Московского ордена Ленина и ордена Трудового

0.

Красного Знамени химико"технологического института им. Д.И.Менделеева (53) 62 1. 3) 6. 925 (088. 8) (56) 1.Авторское свидетельство СССР

Ф 488280, кл.Н 02 Н 7/08, 1977.

2. Авторское свидетельство СССР

Ф 877786, .кл. Н 02 Н 7/09,1980. (54) (57) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТРЕХФАЗНОГО АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ ОТ ОБРЫВА ФАЗ, содержащее фаэные трансформаторы тока, включенные в провода питания электродвигателя, к вторичным обмоткам которых подключены выпрямители, и исполнительный орган, о т л и ч а ю щ е е с я тем, ч1о,. с целью повышения эксплуатационной надежности, исполнительный орган выполнен в виде трех симметричных тиристоров, включенных по одному в каждую фазу, причем вторичная обмотка трансформатора тока первой фазы подключена через выпрямитель к управляющему переходу тиристора, включенного во вторую фазу, вторичная обмотка трансформатора тока второй фазы подключена через выпрямитель к управляющему переходу тиристора, включенного в третью фазу, а вторичная обмотка трансформатора тока третьей фазы подключена через выпрямитель к управляющему переходу тиристора, включенного в первую фазу, при этом параллельно вторичным обмоткам фазных трансформаторов тока включены стабилитроны, а к выходам выпрямителей подключены сглаживающие конденсаторы.

1089691

Наиболее близким по техническому решению к предлагаемому является устройство для защиты трехфазного электродвигателя от работы на двух фазах, содержащее три трансформатора тока, включенные в провода питания электродвигателя, вторичные обмотки которых функционально связаны через выпрямители с тремя реле сравнения, трехфазный выпрямитель, три промежуточных реле и исполнительньпн орган (2J

Наличие в устройстве большого количества элементов, особенно контактных — реле, существенно снижает на" дежность устройства защиты, Кроме того, устройство не позволяет коммутировать три фазы источника, для чего используется дополпнтельный коммутационный аппарат. Это снижает функциональные возможности, усложняет устройство и также снижает его надежность. Потребность устройства в питании от сети вносит дополнительные эксплуатационные неудобства.

Цель изобретения — повьнпение эксп- "" луатационной надежности устройства.

Поставленная цепь достигается тем, что в устройстве для защиты трехфазного асинхронного электродвигателя от обрыва фаз, содержащем фазные

45 трансформаторы ток», включенные в провода пит»IûIÿ элеKòpодвигателя, к вторичным обмоткам которых подключены выпрямитегги, и исполнит ельный орган, последний выполнен в виде 50 трех симметричных тиристоров, включенных в каждую фяэу, причем вторич" ная обмотка трансформатора тока первой фазы подключена через выпрямитель к уTtpав "(яюн ему переходу тирис- 5 тора, вклю . г нг . го HA л I орую фазу, а вторичная о=мотка тр»н(форматора тока второг, (II ((ы I, <.;II; .ю .ня через

Иэобретенис отноc:èтся к электротехнике и предназначено для защиты трехфазного асинхронного электродвигателя от обрыва фаэ.

Известно устройство защиты от обрыва фяз, содержащее фаэные трансформаторы токя, логическое устройство, усилитель. Действие устройства основано ня использовании несимметрии

10 напр яже ни я или тока, воз никающих при обрыве фаэы1!) .

Недостатком данного устройства является то, что его действие существенно зависит от величины нагруэ!

5 ки и степени нес(гмметрии сети. выпрямитель к управляющему переходу тиристора, включенного в третью фазу, а вторичная обмотка трансформатора тока третьей фазы подключена через выпрямитель к управляющему переходу тиристора, включенного в первую фазу, при этом параллельно вторичным обмоткам фаэных трансформаторов То ка включены стабилитроны, а к выходам выпрямителей подключены сглаживающие конденсаторы.

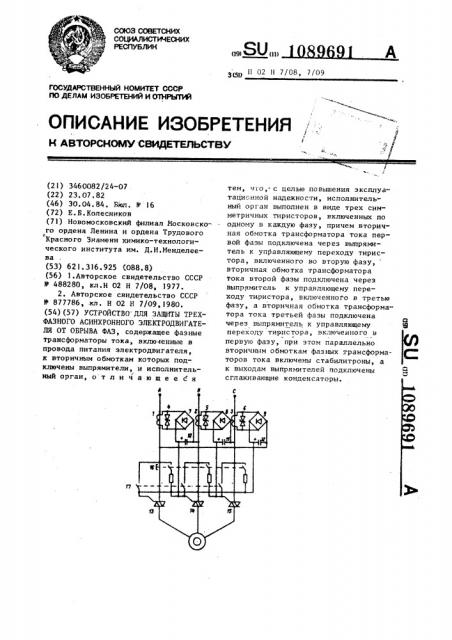

На чертеже представлена принципиальная схема управления и защиты электродвигателя.

Устройство защиты содержит трансформаторы 1 — 3 тока, которые являются датчиками тока, ограничители 4 — б напряжения, которые предназначены для защиты управляющих переходов тиристоров от перенапряжений, выпрямители 7 — 9 со сглаживающими конденсаторами 10 — 12, исполнительный орган на симметричных тиристорах 1Э вЂ” 15, предназначенный для отключения электродвигателя от. сети в случае обрыва одной из фаэ, кнопка 1б предназначена для пуска электродвигателя и включения защиты, кнопка 17 служит для отключения электродвигателя.

Устройство работает следующим образом.

В случае обрыва любой фазы, например фазы А, исчезает напряжение па вторичной обмотке трансформатора 1 тока, а следовательно, и на управляющем электроде симистора 14 и он запирается. Исчезает ток в фазе В, что приводит к исчезновению напряжения на вторичной обмотке трансформатора 1 тока и запиранию симистора 15.

Это в свою очередь приводит к исчезновению напряжения <а управляющем электроде симистора 13, В результате этого процесса все симисторы оказываются запертыми в довольно короткий промежуток времени с момента обрыва фазы, а электродвигатель отключенным от сети. При обрыве любой другoH фазы схема работает аналогично.

Благодаря использов,гггию в устройстве симметричпых тиристоров отпадает необходимость р использовании дополнительного коммут; (г(гонного ап!

089691

Составитель B.Îðëîâ

Редактор В.Петращ Техред Т.Маточка Корректор Г.Решетник

Заказ 2947/51 Тираж 6!4 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий!

13035, Москва, 4-35, Раушская наб., д. 4/5

Филиал IIIIII "Патент", г,ужгород. ул. Проектная, 4 парата. Исключение из устройства контактных элементов позволяет существенно повысить его надежность.

Применение предлагаемого устройства позволит увеличить срок службы асинхронных электродвигателей за счет повышения надежности устройства зашиты.
