Реферат



ФЖСАТОР ПОЗВОНОЧНИКА, со-, держаощй пластины, связанные между собой болтами и имеющие основания с острыми рабочими донцами, о т л нчающ1 йся тем, что, с целью повышения надежности фиксации пояснично-крестцового 1отдела позвоночника путем увеличения опоры под вьшележащие отделы позвоночника, основания пластин расположены под прямым углом к оси пластин в боковой плоскости , причем основание одной из пластин расположено в пазу противо положной пластины.

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ÄÄSUÄÄ 1090376 A

3С59 А 61 В )7 18. (21)3316725/28-13 (22) 13.07.81 (46) 07,05.84. Бюл. У 17 (72) В.Н.Левенец и Я.И.Крыжановский . (7 1) Киевский государственный институт усовершенствования врачей (53) 615.472.2(088.8) (56) l. Юмашев Г.С., Силин Л.Л.

Повреждение тел позвонков, межпозвонковых дисков и связок. Ташкент, 1971, рис.41.

2. Авторское свидетельство СССР

Ф 902738, кл. А 61 В 17/18, 1980. (54) (57) . ФИКСАТОР ПОЗВОНОЧНИКА, со-. держап1ий пластины, связанные между собой болтами и имеющие основания с острыми рабочими, концами, о т л ич а ю шийся тем, что, с целью повышения надежности фиксации пояснично-крестцового .отдела позвоночника путем увеличения опоры под вьипележащие отделы позвоночника, основания пластин расположены под прямым углом к оси пластин в боковой плоскости, причем основание одной иэ пластин расположено в пазу противо» лоложной пластины.

Предложенное устройство обеспечивает стабильность заднего спондилодеза нижнего поясничного и пояснично-крестцового отдела позвоночника

Э сокращает сроки иммобилизации гипсовой повязкой.

ВНИИ ПИ

Тираж 688

Заказ 2975/6

Подписное

1 1О9О

Изобретение относится к медицине, а именно к травматологии и ортопедии.

Известно устройство, содержащее окончатые пластинки с поперечной на5 сечкой, болты, прямоугольные шайбы и гайки $1).

Однако известное устройство не обеспечивает стабильный остеосинтез нижних поясничных позвонков. f0

Наиболее близким к изобретению является фиксатор позвоночника, содержащий пластины, связанные между собой болтами и .имеющие основания с острыми рабочими концами (2 1.

Недостатком данного устройства является возможность нарушения фиксации пояснично-крестцового отдела позвоночника, Цель изобретения — повышение на20 дежности Фиксации поуснично-крестцово

ro отдела позвоночника путем увеличения опоры под вышележащие отделы позвоночника.

Поставленная цель достигается тем, 25 что в фиксаторе позвоночника, содержащем пластины, связанные между собой болтами и имеющие основания с острыми рабочими концами, основания пластин расположены под прямым углом к оси пластин в боковой плоскости, 30 причем основание одной из пластин расположено в пазу противоположной пластины.

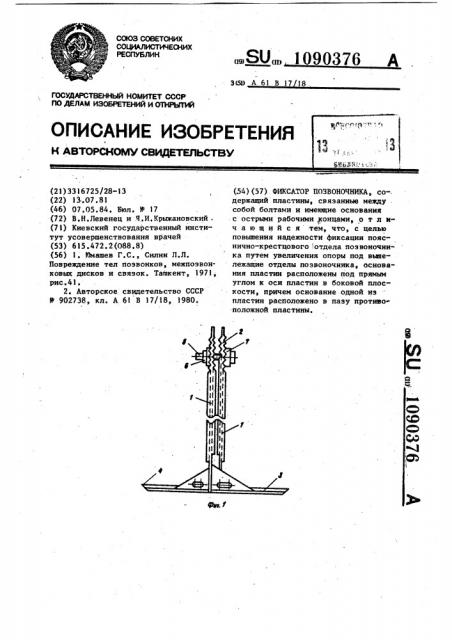

На фиг.) изображено предложенное устройство, общий вид;. на фиг.2 — одна иэ пластин.

376 2

Устройство включает окончатые пластины 1 с поперечной насечкой

2 и отходящими в боковой плоскости под прямым углом основаниями 3 в поперечном сечении фигурной формы и острыми рабочими концами 4.

Пластины I связаны между собой болтами 5 с гайками 6 и прямоугольными шайбами 7 с поперечной насечкой и имеют пазы.8.

Устройство используется следующим образом.

Для проведения заднего спондилодеэа нижнего поясничного и пояснично-крестцового отдела позвоночника отделяют мышцы от остистых отростков и дужек поясничных позвонков, верхней части крестца и области задних нижних остей подвздошных костей.

Пластины 1 укладывают на позвоночник с двух сторон, а рабочие концы

4 оснований 3 заколачивают в подФ вздошную кость, при этом основания

3 проходят через пазы 8 и перекре щиваютея, В остистых отростках на уровне окон пластинок 1 формируют отверстия, через которые проводят болты 5 с прямоугольными шайбами 7, и завинчивают гайками 6.
