Реферат



№ 109052

Класс 80а, 57

75а, 21

СССР

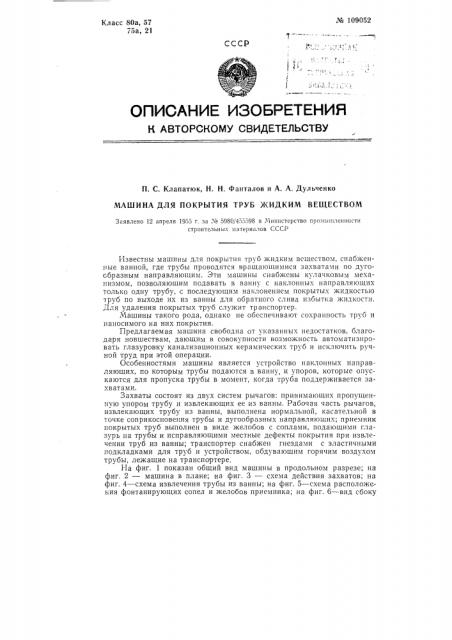

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. С. Клапатюк, Н. Н. Фанталов и А. А. Дульченко

МАШИНА ДЛЯ ПОКРЫТИЯ ТРУБ ЖИДКИМ ВЕЩЕСТВОМ

Заявлено 12 апреля 1955 г. за ¹ 5980, 455598 в Министерство промышленности строительнык материалов СССР

Известны машины для покрытия труб жидким всществом, снабженные ванной, где трубы проводятся вращающимися захватами по дугообразным направляющим. Эти машины снабжены кулачковым механизмом, позволяющим подавать в ванну с наклонных íаправляющих только одну трубу, с последующим наклонением покрыты.;. жидкостью труб по выходе их из ванны для обратного слива избытка жидкости.

Для удаления покрытых труб служит транспортер.

Машины такого рода, однако не обеспечивают сохранность труб и наносимого на них покрытия.

Предлагаемая машина свободна от указанных недостатков, благодаря новшествам, дающим в совокупности возможность автоматизировать глазуровку канализационных керамических труб и исключить ручной труд при этой операции.

Особенностями машины является устройство наклонных направляющих, по которым трубы подаются в ванну, и упоров, которые опускаются для пропуска трубы в момент, когда труба поддерживается захватами.

Захваты состоят из двух систем рычагов: принимающих пропущенчую упором трубу и извлекающих ее из ванны. Рабочая часть рычагов, извлекающих трубу из ванны, выполнена нормальной, касательной в точке соприкосновения трубы и дугообразных направляющих; приемник покрытых труб выполнен в виде желобов с соплами, подающими глазурь на трубы и исправляющими местные дефекты покрытия при извлечении труб из ванны; транспортер снабжен гнездами с эластичными подкладками для труб и устройством, обдувающим горячим воздухом трубы, лежащие на транспортере.

На фиг. 1 показан общий вид машины в продольном разрезе; на фиг. 2 — машина в плане; на фиг. 3 — схема действия захватов; на фиг. 4 — схема извлечения трубы из ванны; на фиг. 5 — схема расположения фонтанирующих сопел и желобов приемника; на фиг. 6 — вид сбоку

¹ 109052

«а уложенную в гнездах транспортера трубу; на фиг. 7 — вид сверху на уложенную в гнездах транспортера трубу; «а фиг. 8 — кинематическая схема привода глазуровочной машины.

Ванна 1, наполненная глазурью, помещена в корпусе 2. По дну ванны уложены две дугообразные направляющие 8 из круглого железа, выходящие к загрузочной части машины. При выходе их к загрузочной площадке 4 и разгрузочной площадке 5 направляющие переходят в горизонтальный участок. На главном валу 6, приводимом в движение приводом 7, укреплены рычажные захваты 8 и 9, для приемки труб в ванну и извлечения их из нее. Расстояние между захватами в местах их контакта с трубой делается больше диаметра трубы (см. фиг. 3). Этим достигается необходимая выдержка трубы в нижнем положении. Рабочей час и захватов 9 придана изогнутая форма, а име«но: о«а нормальна к касательной в точке соприкосновения трубы и дугообразных направляющих 8, что уменьшает удельное давление трубы на направляющие и опасность получения вмятия, по сравнению, например, с радиально-направленным рычагом 9а, как это видно из фиг. 4. На загрузочной части направляющих установлены два упора 10, помещенные на общем валу 11. Упоры посредством поворотного рычага 12 и кулачка 18, помещенного на валу 14, который имеет одинаковое число оборотов с главным валом, могут опускаться вниз. Поступающая в ванну труба 15 удерживается упором, а выходящая из ванны труба 1б — рычажным за. хватом. В желобках 17 укреплены сопла 18, орошающие глазурью трубы по выходе их из ванны, с целью исправления возможных дефектов глазуровки в местах соприкосновения трубы с захватами и направляющими. Отглазурованная труба поступает в гнезда 19 цепного транспортера 20. Цепи транспортера расположены одна выше другой, что обеспечивает сток избытка глазури в желобки 21. Гнезда снабжены эластичными подкладками 22 (фиг. 6 и 7) . Глазурь, возвращающаяся по желобкам обратно в ванну, попадает в приемник 28 (фиг. 5), из которого она насосом 24 по трубопроводу 25 подается в пульверизующие сопла.

Транспортер приводится в движение от главного вала через систему шестерен 2б (фиг. 8) и приводных звездочек 27. Покрытая глазурью труба обдувается на транспортере воздухом, подогреваемым в калорифере 28 и подаваемым вентилятором 29 по коробу 80 через отверстия 81 на трубы, Длина транспортера рассчитана на полное просыха«ие слоя глазури, после чего с приемного конвейера и из лотка 82 труба направляется в печь для обжига.

Предмет изобретения

1. Машина для покрытия труб жидким веществом, снабженная ванной для жидкого вещества, кулачковым механизмом для подачи в ванну по наклонным направляющим одновременно только одной трубы, вращающимися захватами для проводки трубы через ванну по дугообразным направляющим, и разгрузочным транспортером, о тл ич а ю щ а я с я тем, что, с целью устранения повреждения труб в процессе нанесения на них покрытия, например, при глазуровке на наклонных направляющих укреплены подъемно-опускные упоры, управляемые кулачковым механизмом, сблокированным с приемными и разгрузочными рычажными захватами.

2, Форма выполнения машины по п. 1, отличающаяся тем, что, с целью уменьшения усилия прижатия трубы к дугообразным направляющим, рабочая часть разгрузочных рычажных захватов выполнена изогнутой и нормальной к касательной в точке опоры трубы на дугообразных направляюгцих.

М 109052

3. Форма выполнения машины по п. 1, от л и ч а ю щ а я с я тем, что, с целью исправления дефектов покрытия в местах контакта труб с направляющими, она снабжена желобом с соплами, пульверизующими глазурь.

4. Форма выполнения мащины по пп. 1, 2 и 3, отл и ч а ю щ а я с я тем, что, с целью предохранения слоя покрытия от повреждения, транспортер снабжен гнездами с эластичными подкладками для труб и устройством, обдувающим трубы горячим воздухом. № 109052

20Г1

1

I

1Л

I

Фиг. 8
