СТЕКЛОВАРЕННАЯ ПЕЧЬ, содержащая варочный бассейн с горелками и аонами варки и осветления, ограниченными сводом и стенами, и выработочный канал, отличающаяся Тем, что, с целью повьшения теплового КПД и улучшения системы регулирования теплового режима, свод зоны. варки расположен вьше свода зоны осветй(ейИя в 1,15-1,45 раза, а горелки установлены с возможностью отклонения от вертикали на угол 1-25 .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) Зон С ОЗ В 5/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

„1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ :::::, Н АВТОУСНОММ \ЙВМФГ7ВЛЬСТВУ (21) 3462550/29-33 (22) 30,04,82 (46) Î7.05.84. Бюл. У 17 (72) Н.И.Потанин, У.У.Иеликов, В.Н.Кисеайв, И.Э.Имайлов, А.И.-Левин, В.А.Иаиакииков и Е.Г.Цветкова (71) Бакинский стекольный завод. (53) 666. 1.031.24 (088.8) (56) 1. Авторское свидетельство .СССР

В 391065, кл. С 03 В 5/04, 1971.

2. Авторское свидетельство СССР

У 404780, кл. С ОЗ В 5/04, 1972. (54) (57} СТЕКЛОВАРЕННАЯ ПЕЧЬ, содержащая нарочный бассейн с горелками и зонами варки и осветления, ограниченными сводом и стенами, и выработочный канал, отличающаяся тем, что, с целью повышения теплового КПД и улучшения системы регулирования теплового режима, свод эоны варки расположен выше свода зоны оснетления в 1, 15-1,45 раза, а горелки установлены с возможностью отклоо нения от вертикали на угол 1-25

Отопление эоны варки осуществляется посредством горелок 2, расположенных в своде печи, наклон которых по отношению к зеркалу стекломассы о может регулироваться в пределах 1-25

Отопление зоны осветления осуществляется при помощи горелок 3, снабженных цилиндрическими фурмами и установленных вдоль стен бассейна осветлительной зоны. Эвакуация отходящих газов осуществляется посредством дымоотводящих каналов 7..1 10906

Изобретение относится к промышленности строительства и стройматериалов, стекольному производству, в частности к стекловаренным печам для варки различнык стекол.

Известна стекловаренная печь для варки стекол, в которой варочный свод выполнен частично выше зоны осветления и наклонным. Свод варочной части выполнен в виде двух наклонных секций, причем. максимальная высота выше варочной части, а минимальная ниже 1.13.

Однако наклонное выполнение свода создает предпосылки для его перегрева и невозможности создать оптимальные условия для сжигания топлива.

Наиболее близкой к изобретению является стекловаренная печь, содержащая варочный бассейн с горелками и зонами варки и осветления, ограниченными сводом и стенами, и выработочный какал. В печи горелки установлены в зоне осветления и частично в зоне варки под углом 50-80 к поо верхности стекломассы (2).

Известная конструкция печи не обеспечивает достаточного теплового напряжения в варочной зоне. Эта эона отапливается косвенно, так как горелки установлены наклонно, в основном, в зоне осветления и гомогенизации. Кроме того,. горелки в известной печи установлены с наклоном только по продольной оси печи. Тепловой

КПД известкой печи мал.

Цель изобретения — повышение теплового КПД и улучшение системы регу лирования теплового режима.

Поставленная цель достигается тем, что в стекловаренной печи, со40 держащей варочный бассейн с горелками и зонами варки и осветления, ограниченными сводом и стенами, и выработочный канал, свод зоны варки расположен выше свода зоны осветле45 ния в 1,15-1-,45 раза, а горелки установлены с возможностью отклонения от о вертикали на угой 1-25

Если свод над варочной частью печи выполнить выше свода в зоне освет-50 ления более, чем в 1,45 раза, то значительно снижается величина теплового потока на стекломассу в варочном бассейне, что отрицательно влияет на величину удельных съемов, провар 55 зерен кварца и в целом снижает производительность стекловаренной печи, 65 2

Одновременно снижается тепловой

КПД печи.

Если свод варочной зоны печи выполнить выше свода зоны осветления, чем в 1,15 раза, то не возможно организовать хорошую настильность факела в районе варочного бассейна посредством регулировки угла отклоне ния сводовых горелок.

Регулировну направления факела сводовых горелок осуществляют поо средством их отклонения на угол 1-25 от вертикали в любой плоскости.

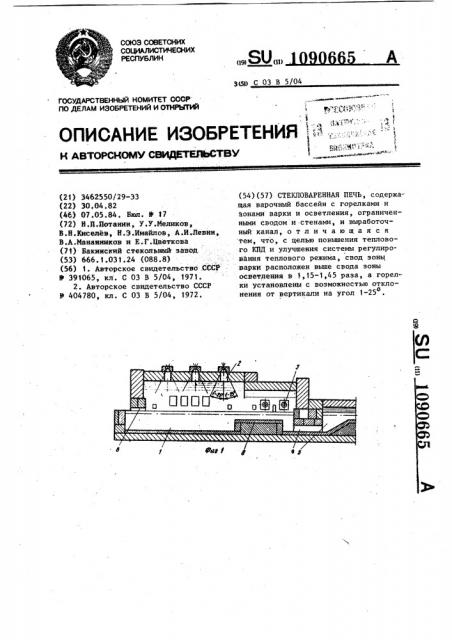

На фиг. 1 показана стекловаренная печь, продольный разрез; на фиг. 2стекловаренная печь, в плане.

Стекловаренная печь состоит иэ варочного бассейна 1, свода с горелками 2, которые установлены с возможностью отклонения от вертикали. Такое отклонение необходимо для смещения теплового напряжения в сторону загрузки шихты или к зоне осветления.

При выборе угла отклонения сводовых горелок от вертикали более 25 о пламя сводовых горелок бьет в торцовые стены печи. При угле отклонения до 25 создаеться хорошая настильность факела на зеркало стекломассы.

В осветлительной зоне горелки 3 установлены в стенах печи. Эта зона через проток 4 сообщается с зоной

5 выработки. Имеется загрузочный карман 6 и дымоход 7.

Печь работает следующим образом.

Через загрузочный карман б в зону варки загружается шихта, где протекают реакции силикатообраэования и стеклообразования. Далее расплав стекла поступает на осветлительный лоток 8, где в тонком слое протекает процесс осветления и гомогенизации ,стекломассы. Сваренная и осветленная стекломасса поступает через проток

4 в выработочный канал 9.
