Состав для боросилицирования изделий из титана и его сплавов
Иллюстрации
Показать всеРеферат
СОСТАВ ДЛЯ БОРОСИЛИЦИРОВАНИЯ ИЗДЕЛИЙ ИЗ ТИТАНА И ЕГО СПЛАВОВ, содержащий порошок кремния, порошок меди, карбида бора и галогенсодержащйй активатор, отличающийс я тем, что, с целью повышения насыщаюдей способности состава, он дополнительно содержит порошок титана, а в качестве активатора - фтористый алюминий при следугацем соотношении компонентов, мае.%: Порошок кремния .40-60 Порошок меди16-24 Порошок титана 15-23 Карбид бора8-10 Фтористый алюминий 1-3
(19} (И).

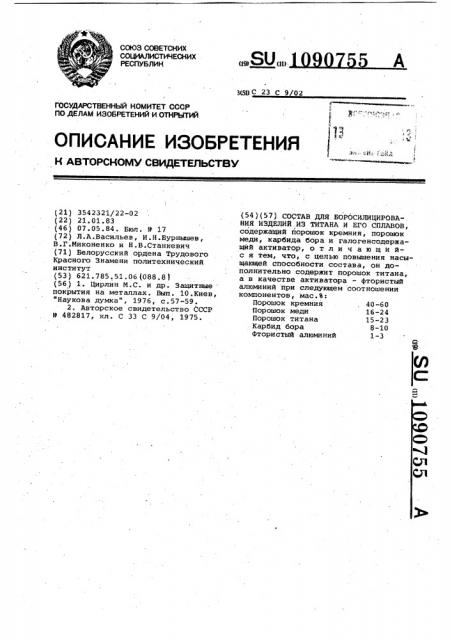

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
3(59 С 23 С 9 02
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ а
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3542321/22-02 (22) 21,01.83 (46) 07.05.84. Бюл. Р 17 (72) Л.A.Âàñèëüåâ, И.Н.Бурнышев, В.Г.Миконенко и Н.В.Станкевич (71) Белорусский ордена Трудового
Красного Знамени политехнический институт (53 ) 621. 785. 51. 06 (088. 8 ) (56) 1. Цирлин М.С. и др. Защитные покрытия на металлах. Вып. 10.Киев, "Наукова думка", 1976, с.57-59.
2. Авторское свидетельство СССР
9 482817, кл. С 33 С 9/04, 1975. (54)(57) CO(:TAB ДЛЯ БОРОСИЛИЦИРОВАНИЯ ИЗДЕЛИЙ.ИЗ ТИТАНА И ЕГО CIIJIABQB содержащий йорошок кремния, порошок меди, карбида бора и галогенсодержащий активатор, о т л и ч а ю щ и йс я тем, что, с целью повышения насыщающей способности состава, он дополнительно содержит порошок титана, а в качестве активатора — фтористый алюминий при следующем соотношении компонентов, мас.Ъ:
Порошок кремния 40-60
Порошок меди 16-24
Порошок титана 15-23
Карбид бора 8-10
Фтористый алюминий 1-3
1090755
Толщина диффузионного слоя, мкм
Состав насыщающей смеси, мас.%
ВТ14.
ВТ1-0
ОТ4
Иэ вестный
408i+ 20Cu+37BgC +ЗЯаУ
18-20
16-20
14-18
Предлагаемый
408i+ 24Си +23Ti +10В С +ЗА(Р
125-130
135-145
125-140
115-120
125-130
105-110
110-115
105-110
5081+ 20Си +19Тз. +9В4С +2А У
60$1+16Си +1571 +8В4С +1ARFg
120-130
Составитель Г. Бахтинов а
Редактор В.Иванова Техред H.ìåòåëåâà Корре к тор Г. Р ейе т ни к
Заказ 3020/25 Тираж 90,0 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r.Óæãîðoä, ул.Проектная, 4
Изобретечие относится к металлур1 гии, в частности к химико-термической обработке в порошковых средах, а именно к совместному диффузионному насыщению бором и кремнием иэделий из титана и его сплавов. 5
Состав может быть использован для повышения износо-жаро- и коррозионной стойкости изделий из титана и его сплавов в машиностроительной, авиационной, судостроительной,.хими- )p ческой и других отраслях промышленности.
Известен состав для боросилицирования ниобиевых сплавов в порошковых смесях, содержащих карбид бора, кремний и галоидный активатор процессафтористый калий. Процесс боросилицирования в известном составе проводится в среде аргона при 11001200 С (1 3.
Однако высокая температура проведения процесса насыщения в этом составе ограничивает применение его лишь для тугоплавких металлов и сплавов.
Наиболее близким к изобретению по технической сущности и достигаемому эффекту является состав для диффузионного боросилицирования, содержащий, вес.В: кремний 10-45, медь 5-30, галоидный активатор 0,1-10, карбид бора — остальное. Силицирование изделий из тугоплавких металлов в известном составе при 1100 С в течение
3 ч приводит к образованию диффузионного слоя толщиной 69 мкм (на молибдене J (2 3.
Недостатками иэвс стного состава являются его низкая насыщающая способность и высокая температура процесса насыщения, что приводит к увеличению размеров зерна в структуре титановых сплавов и резкому ухудшению механических характеристик, в частности ударной вязкости.
Целью изобретения является повышение насыщающей способности состава.
Укаэанная цель достигается тем, что состав для боросилицирования изделий иэ титана и его сплавов, содержащий порошок кремния, порошок меди, карбид бора и галогенсодержащий активатор, дополнительно содержит порошок титана, а в качестве активатора фтористый алюминий при следующем соотношении компонентов, мас.Ъ:
Порошок кремния 40-60
Порошок меди 16-24
Порошок титана 15-23
Карбид бора 8-10
Фтористый алюминий 1-3
Боросилицирование в,предлагаемой порошковой среде осуществляют в контейнерах с плавким затвором при
850-950 С в течение 2-8 ч в зависимости от требуемой толщины диффузионного слоя.
П р и .м е р. Проводят обработку на титановых сплавах ВТ1-0, ОТ-4, ВТ14. Боросилицирование проводят при
900 С в течение 4 ч.
Сравнительные данные насыщающей способности известного и предлагаемого составов представлены в таблице.
Как видно иэ таблицы, насыщающая способность предлагаемого состава в
7-8 раз выше, чем известного.
