Реферат



УСТРОЙСТВО ДЛЯ ФОРМИРОВА НИЯ ХИМИЧЕСКИХ НИТЕЙ, содержа1чее корыто с осадительной ванной, в котором установлена пряд11льная трубка с фильерным комплектом, состоящим из корпуса и фильеры с О) ел секторным расположением отверстий, которая опирается на фильерную гайку , отличающееся тем, что, с целью повышения качества нитей путем предотвращения воронкообразования осадительной ванны и повышения эксплуатационных свойств за счет предотвращения деформации донышка фильеры, торцовая часть Аильерной гайки выполнена в виде крестовины , наружная поверхность которой расположена в корЬте ниже, уровня заполнения осадительной ванны, а внутренняя сопряжена с межсекторныгл пространством донышка Фильеры.

09) (И):

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(50 D 01.9 5 00

ОПИСАНИЕ ИЗОБРЕТЕНИ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

211 3526008/28-12

° °

22I 21.12.82 (461 07.05.84. Вюл. Р 17 (72) A.Н Малышев, В.С.Матвеев, А.Я.Ганцура, В.Н.Кия-Оглу, A.Ä.Âîробьев, В.В.Гвоздев и В.А.Рассадин (53I 677.46(088.8I (56) 1. Авторское свидетельство СССР

9 825690, кл. Р 01 D 5/00, 1979. (54) (57) УСТРОЙСТВО Д))Я ФОРМИРОВАНИЯ ХИМИЧЕСКИХ НИТЕЙ, содержащее корыто с осадительной ванной, в котором установлена прядильная трубка С фильерным комплектом, состоящим из корпуса и йильеры с секторным расположением отверстий, которая опирается на фильерную гайку, о т л и ч а ю щ е е с я тем, что, с целью повышения качества нитей путем предотвращения воронкообразования осадительной ванны и повышения эксплуатационных свойств за счет предотвращения деформации донышка фильеры, торцовая часть фильерной гайки выполнена в виде крестовины, наружная поверхность которой расположена в корыте ниже уровня заполнения осацительной ванны, а внутренняя сопряжена с межсекторным пространством донышка Фильеры.

1090765

I vj

Изобретение относится к получению химических нитей, а именно к устройствам для формования нитей из высоковязких растворов полимеров.

Известно устройство для формования химических нитей, содержащее корыто с осадительной ванной, в котором установлена прядильная трубка с фильерным комплектом, состоящим из корпуса и фильеры с секторным расположением отверстий, которая опирается на фильерную гайку(13Недостатками устройства являются невысокое качество формуемых нитей из-эа воронкообразования осадительной ванны, невысокие эксплуатационные свойства устройства из-за деформации донышка Фильеры при большихрасходах прядильного раствора.

Цель изобретения — повышение ка чества нитей путем предотвращения воронкообраэования осадительной ванны и повышение эксплуатационных свойств за счет предотвращения деформаций донышка фильеры. укаэанная цель достигается тем, что в устройстве, содержащем корыто с осадительной ванной, в котором установлена прядильная трубка с фильерным комплектом, состоящим из корпуса и фильеры с секторным расположением отверстий, которая опирается на Ьильерную гайку, торцовая часть фильерной гайки выполнена в виде крестовины, наружная поверхность которой расположена в корыте ниже уровня заполнения осадительной ванны, а внутренняя — сопряжена с межсекторным пространством донышка фильеры.

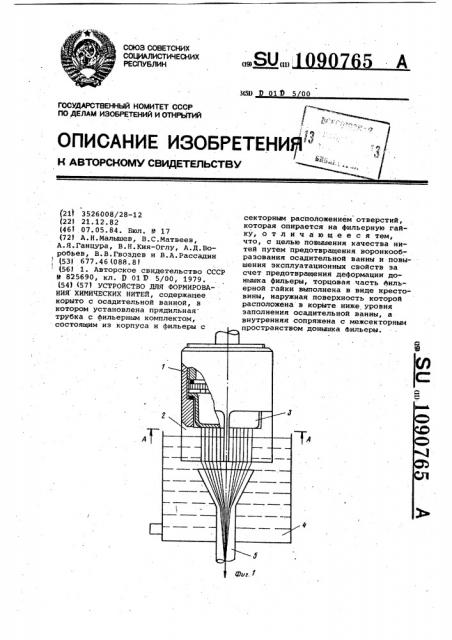

На фиг.1 изображено устройство, общий вид; на фиг.2 — разрез A-A на фиг.1.

Устройство для формования химических нитей содержит фильерный комплект

1, фильерная гайка которого имеет торцовую часть в виде жесткой крестовины 2, фильеру с секторным расположением отверстий 3, прядильное корыто 4 с осадительной ванной, прядильную трубку 5.

A-А ильерный комплект 1 устанавливают над прядильной трубкой 5 таK что жесткая крестовина 2 Аильерной гайки погружается в осадительную ванну, т.е. наружная сторона кресто5 вины расположена выше уровня заполнения осадительной ванны, на глубину погружения 5-15 мм. Этого вполне достаточно, чтобы предотвратить образование воронки осадительной ванfP ны в зоне формования. Внутренняя сторона крестовины сопряжена с межсекторным пространством донышка фильеры.

Устройство работает следующим

15 o p 3oì

Раствор поступает в Аильерный комплект по коллектору (не показан), создавая давление внутри фильеры 3. усилие от давления раствора принимает на себя жесткая крестовина 2.

При этом фильера не выгибается и не теряет своей формы. После того, как давление раствора в фильере достигнет определенного значения, раствор начинает вытекать из филье- ры в виде элементарных струек, которые коагулируют в осадительной ванне и потоком увлекаются в прядильную трубку.

Свежесформованная нить иэ прядильЗО ной трубки поступает на тянущее приспособление.

Связанная с фильерной гайкой жесткая крестовина выполняет двойную функцию. Своей погруженной в осади35 тельную ванну частью над прядильной трубкой крестовина предотвращает возникновение воронки осадительной ванны в зоне формования, а частью, на которую опирается фильера, препятствует выгибанию фильеры и деформации ее отверстий.

Предложенное устройство с целью повышения качества формуемой нити используют и при глубокованном способе формования. При этом весь фильерный комплект находится в осадительной ванне. Жесткая крестовина не допускает .прогиба фильеры и обеспечивает стабильность течения осадительной ванны в зоне формования.
