Реферат



1. ГИДРОАККУМУЛИРУЮЩАЯ ЭЛЕКТРОСТАНЦИЯ, содержащая верховой бассейн с вертикальными стенками и низовой бассейн, расположенные между ними трубопроводы с обратимыми гидроагрегатами и средство пригрузки воды в верховом бассейне, отличающаяся тем, что, с целью увеличения энергоемкости электростанции и повышения надежности работы гидроагрегатов , средство пригрузки выполнено в виде гравитационного блока, имеющего в нижней части ограждающую диафрагму, а в дне верхового бассейна выполнена прорезь глубиной не меньше высоты ограждающей диафрагмы, заполненная жидкостью, плотность которой превышает плотность воды , причем очертание внешней стенки прорези совпадает с очертание.м верхового бассейна , диафрагма образует зазоры с наружной и внутренней стенками прорези, при этом внешняя поверхность диафрагмы совпадает с боковой поверхностью блока, а объем прорези превышает объем зазора между блоком и стенкой верхового бассейна. 2.Электростанция по п. 1, отличающаяся тем, что в качестве жидкости, заполняющей прорезь, принята тиксотропная суспензия с утяжелителем. 3.Электростанция по пп. 1 и 2, отличающаяся тем, что на нижней поверхности гравитационного блока или на дне верхового бассейна выполнены каналы, равномерно с « распределенные по площади контакта, соединенные между собой и с входом трубо (Л провода. 4.Электростанция по пп. 1-3, отличающаяся тем, что гравитационный блок снабжен сообщающимися балансировочными емкостями, регулировочными заслонками и средствами перекачки воды из одной емкости в другие. CD о со -vl

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1090797 А з(5д Е 02 В 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

2. Электростанция по п. 1, отличающаяся тем, что в качестве жидкости, заполняющей прорезь, принята тиксотропная суспензия с утяжелителем.

3. Электростанция по пп. 1 и 2, отличающаяся тем, что на нижней поверхности гравитационного блока или на дне верхового бассейна выполнены каналы, равномерно распределенные по плошади контакта, соединенные между собой и с входом трубопровода.

4. Электростанция по пп. 1 — 3, отличающаяся тем, что гравитационный олок снабжен сообшаюшимися балансировочными емкостями, регулировочными заслонками и средствами перекачки воды из одной емкости в другие.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3385349/29-15 (22) 22.01.82 (46) 07.05.84. Бюл. ¹ !7 (72) Б. А. Наторхин (53) 621.311.21 (088.8) (56) 1. Губин Ф. Ф. Гидроэлектрические станции. М., «Энергия», 1972, с. 50, рис. 2 — 16.

2. Авторское свидетельство СССР

¹746028,,кл. Е 02 В 9/00, 1975. (54) (57) l. ГИДРОАККУМУЛИРУ(ОЩАЯ

ЭЛЕКТРОСТАНЦИЯ, содержашая верховой бассейн с вертикальными стенками и низовой бассейн, расположенные между ними трубопроводы с обратимыми гидроагреlaTBMH и средство пригрузки воды в верховом бассейне, отличающаяся тем, что, с целью увеличения энергоемкости электростанции и повышения надежности работы гидроагрегатов, средство пригрузки выполнено в виде гравитационного блока, имеюшего в нижней части ограждающую диафрагму, а в дне верхового бассейна выполнена прорезь глубиной не меньше высоты ограждаюшей диафрагмы, заполненная жидкостью, плотность которой превышает плотность воды, причем очертание внешней стенки прорези совпадает с очертанием верхового бассейна, диафрагма образует зазоры с наружной и внутренней стенками прорези, при этом внешняя поверхность диафрагчы совпадает с боковой поверхностью блока, а объеч нрорези превышает объем зазора между блоком и стенкой верхового бассейна.

1090797

Изобретение относится к гидроэнергетике а именно к конструкциям верховых бассейнов гидроаккумулирующих электростанций (ГАЭС) .

Известна ГАЭС, содержащая верховой и низовой бассейны и расположенные между ними трубопроводы с обратимыми гидроаг регатами (1).

Недостатки ГАЭС заключаются в невозможности их строительства в равнинных регионах. а также в том, что максимальная мощность ГАЭС зависит от разницы горизонтов воды в бассейнах.

Известна ГАЭС, содержащая верховой бассейн с вертикальными стенками и низовой бассейн, расположенные между ними трубопроводы с обратимыми гидроагрегатами и средство пригрузки воды в верховом бассейне (2).

Недостаток ГАЭС заключается в том, что сжатый воздух, являющийся средством пригрузки, диффундируя, проникает в воду в верховом бассейне, а затем при падении давления в гидроагрегате выделяется из воды, вызывая кавитационные явления и, как следствие, уменьшение надежности работы гидроагрегата.

Цель изобретения — увеличение энергоемкости электростанции и повышение надежности работы гидроагрегатов.

Указанная цель достигается тем, что средство пригрузки выполнено в виде гравитационного блока, имеющего в нижней части ограждающую диафрагму, а в дне верхового бассейна выполнена прорезь глубиной не меньше высоты ограждающей диафрагмы, заполненная жидкостью, плотность которой превышает плотность воды, причем очертание внешней стенки прорези совпадает с очертанием верхового бассейна, диафрагма образует зазоры с наружной и внутренней стенками прорези, при этом внешняя поверхность диафрагмы совпадает с боковой поверхностью блока, а объем прорези превышает объем зазора между блоком и стенкой верхового бассейна.

В качестве жидкости, заполняющей прорезь, принята тиксотропная суспензия с утяжелителем.

На нижней поверхности гравитационного блока или на дне верхового бассейна выполнены каналы, равномерно распределенные по площади контакта, соединенные между собой и с входом трубопровода.

Кроме того, гравитационный блок снабжен сообщающимися балансировочными

15 го

35 емкостями, регулировочными заслонками и средствами перекачки воды из одной емкости в другие.

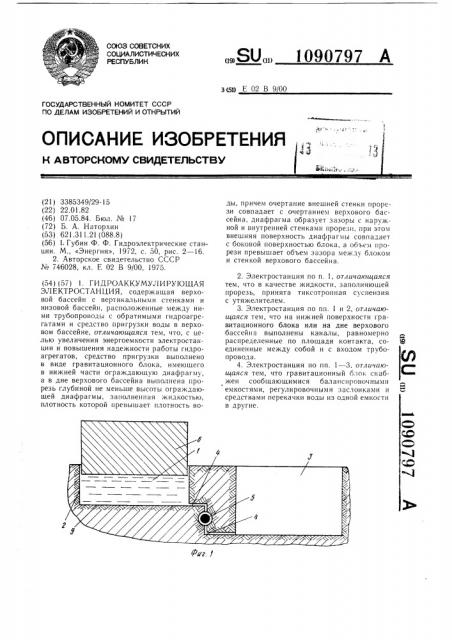

На фиг. 1 показана схема компоновки

ГАЭС, продольный разрез; на фиг. 2 разрез по верховому бассейну и гравитационному блоку при нижнем положении блока; на фиг. 3 — то же, при верхнем положении блока.

Гидроаккумулирующая электростанция содержит верховой бассейн 1 с вертикальными стенками 2 и низовой бассейн 3, расположенные между ними трубопроводы 4 и обратимый гидроагрегат 5, гравитационный блок 6, ограждающую диафрагму 7, прорезь 8 в дне 9 верхового бассейна 1, заполненную жидкостью 10, плотность которой превышает плотность воды 11, например, в 2 — 2,2 раза, причем очертание внешней стенки 12 прорези 8 совпадает с очертанием стенки 2 бассейна 1, диафрагма 7 образует зазор 13 с внешней стенкой 12 и зазор 14 с внутренней стенкой 15 прорези 8, внешняя поверхность 16 диафрагмы 7 совпадает с боковой поверхностью 17 блока 6, каналы 18 равномерно распределены по контакту 19 бассейна 1 и блока 6, соединены между собой и с входом 20 трубопровода 4.

Блок 6 снабжен балансировочными емкостями 21, заслонками 22 и средствами 23 перекачки.

Электростанция работает следующим образом.

В период снижения нагрузки в энергосистеме гидроагрегат 5, работая в насосном режиме, подает воду 11 из бассейна 3 по трубопроводам 4 в бассейн 1. Нагнетаемая гидроагрегатом 5 вода 11 попадает через вход 20 трубопровода 4 в каналы 18 и под давлением, распределенным по контакту 19 перемещает блок 6 в крайнее верхнее положение.

В связи с увеличением столба воды ll в бассейне 1 жидкость 10 переместится по зазору 13 вверх, а по зазору 14 соответственно вниз так, что нижняя кромка диафрагмы 7 останется погруженной в жидKOCT b 10.

Применение предложенной конструкции пригрузки в составе ГАЭС повысит надежность работы гидроагрегатов в связи с тем, что вода в верховом бассейне не будет насыщена воздухом, и увеличит энергоемкость электростанции за счет повышения давления в верховом бассейне.

1090797

10 ур /У б

/7
