Способ автоматического регулирования процесса сушки сыпучих материалов

Способ автоматического регулирования процесса сушки сыпучих материалов

Иллюстрации

Показать все

Реферат



СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА СУШКИ СЫПУЧИХ МАТЕРИАЛОВ путем контроля температуры пыли и параметра высушенного материала, характеризующего процесс сушки, и последующего воздействия по результату сравнения указанных сигналов на расход топлива, отличающийся тем, что, с целью повышения точности регулирования , определяют содержание высушенного материала во взвешенном состоянии, формируют управляющий сигнал и используют его в качестве параметра, характеризуюш .его процесс сушки.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1091000 з5и F 26 В 25/22

ОПИСАНИЕ ИЗОБРЕТЕНИР|

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

CO О

CO

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3489199/24-06 (22) 08. 09.82 (46) 07.05.84. Бюл. № 17 (72) И. В. Прозументор (71) Государственный ордена Трудового

Красного Знамени проектный институт «Южгипрошахт» (53) 066.047.096.5-52 (088.8) (56) l. Авторское свидетельство СССР № 696255, кл. F 26 В 25/22, 1978. (54) (57) СПОСОБ АВТОМАТИЧЕСКОГО

РЕГУЛИРОВАНИЯ ПРОЦЕССА СУШКИ

СЫПУЧИХ МАТЕРИАЛОВ путем контроля температуры пыли и параметра высушенного материала, характеризуюшего процесс сушки, и последую шего воздействия по результату сравнения указанных сигналов на расход топлива, отличающийся тем, что, с целью повышения точности регулирования, определяют содержание высушенного материала во взвешенном состоянии, формируют управляюший сигнал и используют его в качестве параметра, характеризуюшего процесс сушки.! 091000

Составитель h. Чикин Ге вред И. В е рес Корректор,!.! 1п.lHII(::l î

Тираж.667 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор А. Шандор

Заказ 2829/37

Изобретение относится к сушильной технике, в частности к автоматизации процесса сушки сыпучих материалов в барабанных сушилках, и может найти применение в горной, коксохимической, цементной и других отраслях промышленности.

Известен способ автоматического регулирования процесса су шки сыпучих материалов путем контроля температуры пыли и параметра высушенного материала, характеризующего процесс сушки, и последующего воздействия по результату сра внения указанных сигналов на расход топлива (11.

Однако известный способ не обеспе- ивает требуемой точности регулирования.

Цель изобретения — повышение точности регулирования.

Поставленная цель достигается тем, что согласно способу автоматического регулирования процесса сушки сыпучих материалов путем контроля температуры пыли и параметра высуШенного материала, характеризуюшего процесс сушки, и последующего воздействия по результату сравнения указанных сигналов на расход топлива, определяют содержание высушенного материала во взвешенном состоянии, формируют управляющий сигнал и испоlb3ую-. его в качестве параметра, характеризуюгцего процесс сушки.

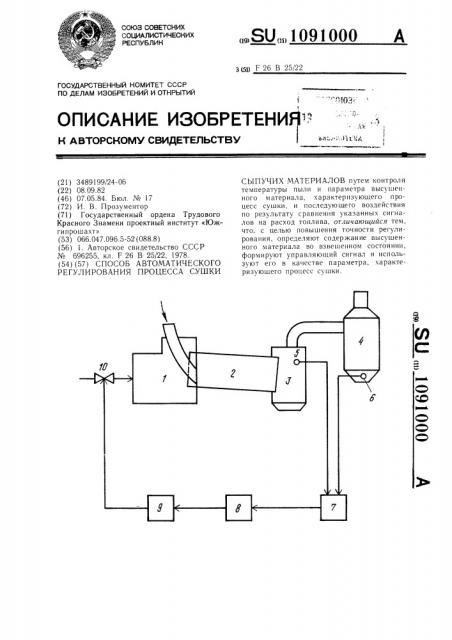

На чертеже представлено устрс й< тзо, реализующее предлагаемый способ.

Устройство содержит топку 1, суш ил и, 2, выгрузочную камеру 3, циклон 4, датчик

5 содержания высушенного материала во взвешенном состоянии, датчик 6 температуры пыли, преобразовательно-вычислительный блок 7, регулятор 8, исполнительный механизм 9, регулирующее устройсгво

10 расхода топлива.

Способ осуществляется следующим образом.

Датчик 5 измеряет содержание высушенного материала во взвешен ном состоянии, а да чик 6 -- температуру ныли.

Сигналы от датчиков поступают в преобразовательно-вычислительный блок 7, где по результатам сравнения поступивших сигналов вырабатывается сигнал управ20 ления, который через регулятор 8 и исполнительный механизм 9 воздействует на регулирующее устройство 10 расхода топлива.

Таким образом, достигается повы шение точности регулирования за счет использования инерционно согласованных сигналов от контролируемых параметров.
