Толкатель двустороннего действия

Толкатель двустороннего действия

Иллюстрации

Показать все

Реферат



ТОЛКАТЕЛЬ ДВУСТОРОННЕГО ДЕЙСТВИЯ, включающий штангу с качающимися упорами, направляющие, поворотный копир и привод передвижения щтанги, отличающийся тем, что, с целью повышения надежности и снижения металлоемкости , он снабжен тележкой с зацепом и со смонтированной на ней сцепкой с роликом , взаимодействующим с поворотным копиром, а щтанга выполнена со скощенными планками с пазами. (Л СО фиг. 1 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК зов F 27 D 3/04

ОПИСАНИЕ ИЗОБРЕ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

174 16 фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3465616/29-33 (22) 05.07.82 (46) 07.05.84. Бюл. № 17 (72) А. Х. Кацнельсон (71) Специализированная проектно-конструкторская организация «Оргтехстром» (53) 666.3.041 (088.8) (56) 1. Авторское свидетельство СССР № 765630, кл. F 27 D 3/12, 1978.

2. Авторское свидетельство СССР № 844966, кл. F 27 D 3/04, 1979 (прототип)., SUÄÄ1091008 (54) (57) ТОЛКАТЕЛЬ ДВУСТОРОННЕГО

ДЕЙСТВИЯ, включающий штангу с качающимися упорами, направляющие, поворотный копир и привод передвижения штанги, отличающийся тем, что, с целью повышения надежности и снижения металлоемкости, он снабжен тележкой с зацепом и со смонтированной на ней сцепкой с роликом, взаимодействующим с поворотным копиром, а штанга выполнена со скошенными планками с пазами.

C0

Ж

1Р

Ю

1091008

5 !

Изобретение относится к транспортному оборудованию и может быть использовано в промышленности строительных материалов, например для механизации транспортных операций на запасных тупиковых путях сушильных или печных вагонеток.

Известен толкатель заготовок, содержащий штангу с расположенным на ней захватным устройством в виде упоров, соединенных между собой, и фиксатора, рычажную систему управления захватным устройством с приводом, переключающие и управляющие планки (1).

Наиболее близким по технической сущности к предлагаемому является толкатель двустороннего действия, содержащий подвижную штангу с упором, направляющие, привод, подъемную лыжу и копир-противовес (2).

Недостатками известных устройств являются необходимость воздействия на каждый толкающий упор и наличие большого числа элементов конструкции, предназначенных для переключения толкателя с одного режима толкания на другой, что при необходимости транспортировки большой партии вагонеток снижает надежность.

Цель изобретения — повышение надежности работы толкателя и снижение металлоемкости.

Цель достигается тем, что толкатель двустороннего действия, включающий штангу с качающимися упорами, направляющие, поворотный копир и привод передвижения штанги, снабжен тележкой с зацепом и со смонтированной на ней сцепкой с роликом, взаимодействующим с поворотным копиром, а штанга выполнена со скошенными планками с пазами.

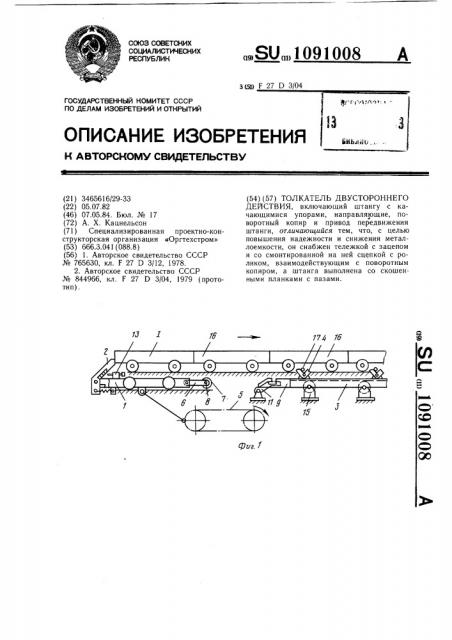

На фиг. 1 изображен толкатель в режиме заполнения рельсового пути вагонетками, общий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 — то же, в режиме выдачи вагонеток.

Толкатель двустороннего действия содержит тележку 1 с зацепом 2, штангу 3 с качающимися упорами 4, привод 5 передвижения тележки, сцепку 6 с установленными на ней роликом 7 и осью 8. На штанге 3 закреплены скошенные планки 9 с пазами 10, а на фундаменте смонтирован поворотный копир 11, управляемый посредством педали 12. На тележке 1 закреплен фиксатор 13 для установки зацепа 2 в нерабочее положение. Тележка 1 перемещает15

45 ся на четырех катках в направляющих 14, а штанга 3 — на роликах 15, смонтированных на фундаменте.

Толкатель работает следующим образом.

В режиме заполнения рельсового пути вагонетками 16 (фиг. 1 и 2) копир 11 посредством педали 12 переведен в верхнее положение и зафиксирован (устройство фиксации не изображено) . Штанга 3 занимает крайнее правое положение, при этом упоры 4 надвинуты на неподвижные штыри

17 и переведены в нерабочее положение.

Толкателем передаточной тележки или другим механизмом (на чертеже не изображено) вагонетка подается на позицию 1.

Выключается привод 5 и тележка 1 зацепом 2 перемещает вагонетку на шаг в направлении, указанном стрелкой. В конце хода тележки ролик 7, смонтированный на сцепке 6, катится по копиру 11 и ось 8 проходит над скошенной планкой 9, не попадая в паз 10. Сцепление тележки и штанги не происходит. Штанга 3 остается на месте.

Последовательными ходами толкателя набирается поезд вагонеток 16.

Для перевода толкателя на режим выдачи вагонеток (фиг. 3) зацеп 2 утапливается и фиксируется устройством 13, а копир 11 посредством педали 12 переводится в нижнее положение. В этом случае, при подходе тележки 1 к крайнему правому положению, ось 8 сцепки 6 скользит по скошенным поверхностям планки 9 и в конце хода западает в пазы 10. Происходит сцепление тележки 1 и штанги 3. Последовательными ходами тележки 1 совместно со штангой

3 упоры 4, воздействуя на оси вагонеток

16, перемещают последние в направлении, указанном стрелкой на фиг. 3.

Для переключения толкателя на режим заполнения зацеп 2 освобождается от фиксатора 13, а копир 11 переводится в верхнее положение.

Наличие на тележке сцепки с роликом, взаимодействующим с управляемым поворотным копиром, и скошенных планок с пазами, закрепленных на штанге, позволит производить переключение режимов работы толкателя путем соединения или разъединения тележки и штанги. Это упрощает конструкцию, повышает надежность работы и снижает металлоемкость устройства.

1091008

СЮ

7

71

Щиг. 2

76 10
