Реферат



ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА, содержащая ленточную электронную пушку , отклоняющую CHCTBffy и не менее двух коллекторов, по крайней мере один из которых имеет фигурный профиль , отличающая ся тем, что, с цельго повышения эффективности умножения циклической частоты гармонических электрических сигналов, фигурньм профиль выполнен по линии, описываемой в прямоугольной системе координат, лежащей в плоскости коллектора , урав1ШН ;ем , т y(x)b( arcsin(|-l)4-(N-l) N 2j 3, 4. 5 .,,5 цепое -n-icjiflj а и Ь -положительные числа.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПИьЛИН

3(я) Н 01 3 31/04

4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21) 3475364/18-21 (22) 28. 07. 82 (46) 07.05,84. Вюл. Р 17 (72) H.A. Молдовян и П.А. Молдовяну (53) 621. 385. 832 (088. 8) (56) 1. Шеретнев Л. Г, Электронная оптика и электронно-лучевые приборы.

M "Энергия", 1971 с, 128-130.

2 ° Авторское свидетельство СССР

11 81495, кл. Н 01 3 31/00, 04.03.49 (прототип). (54){57) ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА, содержащая ленточную электронную нуш,SU„„ 11249 A ку, отклоняющую систему и не менее двух коллекторов, по крайней мере один из которых имеет фигурный профиль, отличающаяся тем, что, с целью повыщения эффективности умножения циклической частоты гармонических электрических сигналов, фигурный профиль выполнен по линии, описываемой в прямоугольной системе координат, лежащей в плоскости колЛЕКтОР11 > УРа3311Е.1пf 11 у(х) =-Ь4 I+sin). . а cs- и(— — 1)+ N-1) — )

11 — 2, 3. ч. 1 ..., целое .1 1слб; а и .. — положительные числа.

10912

Изобретение относится к электроной технике, в частности к устройствам, предназначенным дпя умножения циклической частоты гармонических электрических сигналов. 5

Известны электронно-лучевые переключатели, содержащие пушку, отклоняющие пластины и систему коллекторов 1 1).

Данные устройства эффективны для коммутации электрических цепей, но малоэффективны для преобразования гармонических электрических сигналов.

Наиболее близкой к предлагаемой является электронно-лучевая трубка, содержащая ленточную электронную пушку, отклоняющую систему и не менее двух коллекторов, по крайней мере один из которых имеет фигурный профиль { 2).

Известное устройство предназначено для получения периодических электрических сигналов, имеющих форму, описываемую функцией фигурного профиля коллектора, Для это-о на отклоняющие пластины подается пилообразное напряжение, He,,остаток известного устройства состоит в том, что при подаче на ЗО отклоняющие пластины синусоидального напряжения форма выходного периодического сигнала отлична от синусоиды. В этом случае при использовании известного устройства для умножения циклической частоты периодического синусоидального электрического сигнала из-за низкой эффективности преобразования необходимо использование колебательных контуров, настроенных )О на нужную частоту, которые выделяют из несинусаидального периодического сигнала нужную гармонику.

Цель изобретения — повышение эффективности умножения циклической 45 частоты гармонических электрических сигналов.

Поставленная цель достигается тйм, что в электронно-лучевой трубке, 50

"одержащей ленточную электронную пушку, отклоняющую систему и не менее двух коллекторов, по крайней мере один из которых имеет фигурный профиль, фигурный профиль выполнен по линии, описываемой В прямоугольной системе координат, лежащей в плоскости коллектора, уравнением

49 2

y (x) "Ь) )+в1п(М arcs in(— -I )+ (N-! )- )}.

)( а где Н = 2, 3, 4, 5..., целое число, а и Ь вЂ” положительные числа.

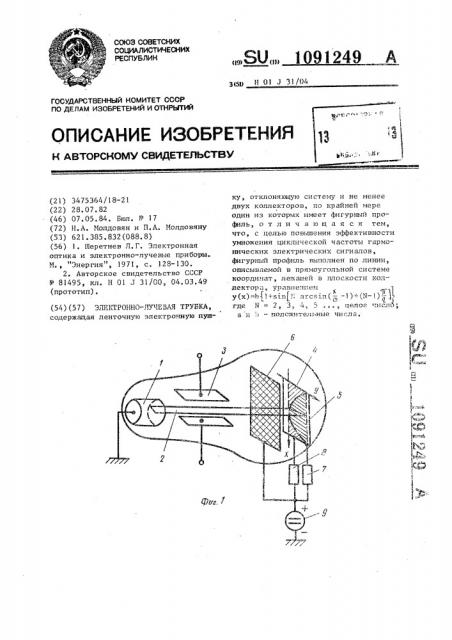

На фиг. 1 представлена принципиальная схема устройства; на фиг, 2 конструкция коллекторов для случая умножения частоты гармонических электрических сигналов на 2 (N 2) в изометрии.

Устройство содержит ленточную электронную пушку 1 с ленточным электронным потоком 2, отклоняющую систему из пластин 3, электрически изолированные коллекторы 4 и 5, экранирующую сетку б, резисторы 7 и 8, источник

9 питания, диэлектрическую прокладку 10.

Резисторы 7 и 8 подключены одним выводом соответственно к коллекторам

5 и 4, а другим — к положительному полюсу источника 9 питания. Экранирующая сетка экранирует электронный пучок от воздействия на него со стороны коллекторов.

Устройство работает следующим образом.

Пушка 1 формирует ленточный электронный пучок 2. Отклоняющие пласти- ны 3, на которые подается входной синусоидальный сигнап, отклоняют электронный пучок. 1аким образом, электронный пучок развертывается одновременно по двум электрически изолированным коллекторам 4 и 5.

Это позволяет разделить электрический ток пучка между резисторами 7 и

8. Участки коллекторов, воспринимающие электронный пучок, показаны на фиг. 1 штриховкой. Указанные участки образуют прямоугольник, разделенный на две части кривой, соответствующей фигурному профилю коллектора

y(x)=b{I+sin(N arcsin(-I)+(N-!)Я, Х

О где 2Ь вЂ” ширина электронного пучка, N=2 3, 4, 5...; а — амплитуда отклонения электронного пучка на коллекторах 1

x — переменная координата электронного пучка на коллекторах, изменяющая свое значение от 0 до 2а.

Нри подаче на отклоняющие пласти)ы 3 гармонического сигнала положение электронного пучка на коллекторах вдоль оси Х изменяется во времени Но закону

3 1091249

x - pi(i+sin(,„ t- )j (2) 41Ьых = "(Ьх туров. где u3 — циклическая частот а входЬ ного сигнала;

t — время (отсчет времени начат с момента, когда 5 электронный пучок находился в крайнем верхнем . положении (Х=О).

Коллектор 4 принимает часть электронного пучка, переносящего электри10 ческий ток I, который протекает через резис..ор 8.

j. )- 1Ь где I0 — ток всего электрического пучка. !

С учетом (1) и (2) выражение(3) принимает вид

1 =-1 ()+sin(N4lii t- — )) (4)

Иэ выражения (E > видно, что через резистор 8 протекает ток с переменной составляющей Ig, являющейся строго синусоидальной, т.е, гармонической

= « 1 з1п(1 1Ю,(С- ), (S)

Цйклическая частота выходного сигнала в N раз больше частоты входного сигнала

Так как переменная составляющая выходного сигнала является строго гармонической, нет необходимости испольэования избирательных контуров для ослабления гармоник с частотой, отличной от N Ю „. Для того, чтобы исключить постоянную составляющую необходимо сигнал снимать через конденсатор.

Электронно-лучевая трубка благодаря высокой эффективности умножения циклической частоты позволяет избежать применения колебательных цепей, включающих конденсаторы и катушки индуктивности, и в отличие от известных устройств обеспечивает высокую эффективность умножения циклической частоты, что поз валяет создать высокоэффективные умножители частоты, работающие без использования колебательных конЗаказ 3090/49 Тираж 683
