Реферат



СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ МИКРОСХЕМ, содержащий диэлектрический корпус с двумя параллельными рядами пружинных контактов, расположенных симметрично относительно продольной геометрической оси корпуса, и размещенный между ними механизм одновременного поджима пружинных кон1ГГ -г ;Ji . -.-тактов к выводам устанавливаемой микросхемы, отличающийся тем, что, с целью повышения надежности в работе, механизм одновременного поджима пружинных контактов выполнен в виде двух подвижных диэлектрических планок, установленных в корпусе с возможностью возвратно-поступательного перемещения в направлении, перпендикулярном продольной геометрической оси корпуса, и П-образной скобы с профильными симметричными вертикальнь1ми полками, расположенными между подвижными диэлектрическими планками,с возможностью взаимодействия с их боковыми поверхностями .

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1091264

3В Н 01 R 13/62; Н 05 К 7/)2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1)

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ (2I) 3307352/18-21 (22) 24.06,81 (46) 07.05.84. Бюл. Ф 17 (72) В. В. Ерохин н В. Н. Пивоваров (53) 621.315.684(088.8) (56) 1, Патент США 9 3997227, кл. Н 0) R !3/54, )976.

2. Патент США )) 4266840, кл. 339-75, 12.05.81 (прототип). (54)(57) СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ

МИКРОСХЕМ, содержащий диэлектрический корпус с двумя параллельными рядами пружинных контактов, расположенных симметрично относительно продольной геометрической оси корпуса, и размещенный между ними механизм одновременного поджима пружинных контактов к выводам устанавливаемой микросхемы, отличающийся тем, что, с целью повышения надежности в работе, механизм одновременного поджима пружинных контактов выполнен в виде двух подвижных диэлектрических планок, установленных в корпусе с возможностью возвратно-поступательного перемещения в направлении, перпендикулярном продольной геометрической оси корпуса, и П-образной скобы с профильными симметричными вертикальными полками, расположенными между подвижными диэлектрическими планками.с воэможностью взаимодействия с нх боковыми поверхностя д ми.

09126-, Изобретение относится к электро-технике, а именно к электрическим соединителям для подключения интегральных схем к печатным платам.

Известно устройство для подключения интегральных схем к печатным платам, содержащее изоляционный корпус с размещенными в нем двумя ряда-ми контактов в пазах корпуса я вкладыш, расположенный в фигурном пазу 1О распределительной планки (1 ).

К недостаткам указанного устройства относя †значительное усиление расчленения и износ контактирующих поверхностей. Кроме того, его надежность в жестких условиях эксплуатации недостаточна.

Наиболее близким к предлагаемом:; по технической супц ости является соединитель для подключения микрос; †:ем. содержащий диэлектрический корпус с двумя параллельными рядами пружин-ных контактов, расположенных симметрично относительно продольной геомет. рической оси корпуса, и размещенный между ними механизм одновременного поджатия пружинных контактов к выводам устанавливаемой микросхемы 72 .

Однако известный соединитель недостаточно надежен н работе, так как .-,л при установке интегральной схемы 1,ИС1 в корпусе соединителя усилие для перемещения верхней крышки передается через корпус ИС, что может нызн=fü его нарушение.

Для корпуса ИС необхоцим упругий материал, способный многократно изгибаться при малом сечении в плоскостях перегиба, что накладывает ряд ограничений на выбор материалов иэ изоляционного корпуса;

Цель изобретения — повышение надежности в работе.

Поставленная цель достигается тем„, что в соединителе для подключения микросхем, содержащем диэлектрический корпус с двумя параллельными рядами пружинных контактов, расположенных симметрично относительно продоль50 ной геометрической оси корпуса, и размещенный между ними механизм одно временного поджима пружинных контактов к выводам устанавливаемой микросхемы, механизм одновременного поджима пружинных контактов выполнен н

55 виде двух подвижных диэлектрических планок, установленных в корпусе с воэможностью возвратно-поступательно:-о. neveмсщения в направлении, перпенцякулярном продольной геометрической оси корпуса, и П-образной скобы с профильными симметричными вертикальными полками, расположенными между поцн вкньвьи диэлектрическими планками с возможностью взаимодействия с их боковыми поверхностями.

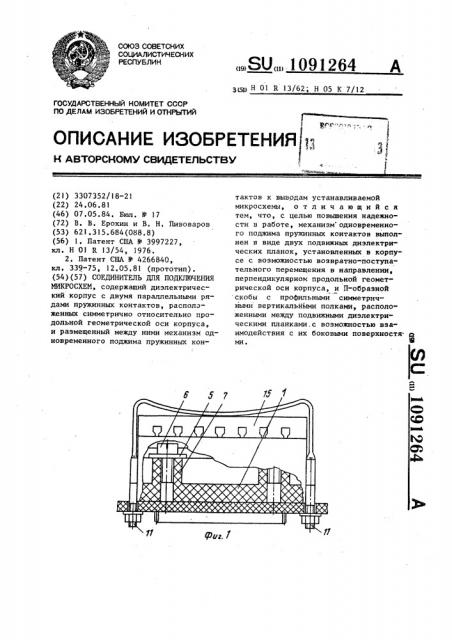

На фиг. 1 изображен предлагаемый соединитель, продольный частичный разрез: на фиг, 2 — то же, в положении Отключено". поперечный разрез; на фиг. 3 — то же,без ИС и печатной платы,вид в плане; на фиг. 4 — то же, в положении "Включено ", поперечный разрез а

Соеди - тель содержит изоляционный

::орп"-с l,: naeàõ которого закреп,fef"ы почжянные контакты 3. Между ря- а н пруж:-..:-,ных контактов установлены

:тчэнки 4 с возможностью перемещения н горлзогг-альной плоскости. Вертикальffee перемеще планок ограничено шайбамя 5 и винтами 6 (например, самонареза|ощимися )„ нкрученными в бобылки

7 корпуса 1. Между планками 4 н пазах

-! установлена П-образная скоба 9 с профильными вертикальными полками 10 я резьбовыми концами 11. Скобу при-. .репляют к печатной плате 12 гайками !

3 я шаябами 14, Соединитель содержит

-:акже интегральную схему (ИС) 15.

Соединитель работает следующим образом.

ИС 15 вводят в пазы Корпуса 1 с малым усиляем, зависящим только от начальной деформации выводов ИС. Зас ерху пацсвают П-образную скобу

9. Скоба 9 проходит через пазы 8, образованные з пленках, и отверстия н печатной плате до упора н планку 4 профильными участками полки 10. Затем на резьбоные участки 11 нанинчинают гайки 13 с шайбами !4, При вращении гаек 13 скоба перемещается вниз, Расшдренный участок полки 1О раздвигает планку 4 н стороны, в результате чего контакты 3 прижимаются к выводам ИС

15, Одновременно верхней полкой П-абра"-.íîé скобы 9 ИС !5 крепится к корпусу ), что обеспечивает надежную фиксацию ИС на вибрациях и ударах. Расчленение соединителя производят в обратном порядке.

В предлагаемом соединителе исключено силовое воздействие на ИС. Покрытие на выводах ИС и па контактах соединятеля не нарушается.

1091264

Конструкция соединителя позволяет применять изоляционные материалы без ограничения по их упругости.

ИС имеет фиксацию к корпусу, что повьппает надежность при механических воздействиях, Конструкции деталей соединителя имеют простые формы и могут быть изготовлены на обычной технологической оснастке. 1

Кроме того, меняя ширину скобы, можно регулировать контактным давлением на выводы ИС в соединителе.

П-образная скоба при выполнении ее соответствующей формы может служить теплоотводом для ИС или электростатическим экраном. Таким образом, предлагаемый соединитель имеет повышенную надежность в работе и более технологичен в изготовлении, Крепление П-образной скобы к плаО те посредством реэьбового соединителя — один из примеров конкретного конструктивного исполнения. Возможны и иные способы крепления, например защелкой.

10912Ь4
