Устройство для охлаждения воздуха
Иллюстрации
Показать всеРеферат
УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ ВОЗДУХА, содержащей корпус с раэмещенной в нем насадкой, образованной гигроскопическими пластинами с горизонтальными ребрами, состоящими из отдельных частей, отличающееся тем, что, с целью повышения эффективности охлаждения и уменьшения выноса влаги с воздухом, пластины снабжены вертикальными ребрами, расположенными с зазором между ч стями горизонтальных ребер, причем вертикальные ребра одной пластинысмещены относительно вертикальных ребер соседней пластины. (Л
СОЮЗ COBFTCHHX
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (11)
3(511 F 24 F 3/14 F 24 F 6 02
ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1
Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3566903/29-06 (22) 21.03.83 (46) 15.05.84. Бюл. и - 18 (72) В.А.Михайлов (71) Научно-производственное объеди-. нение по тракторостроению (53) 697.94 (088.8) (56) 1. Авторское свидетельство СССР по заявке 11- 35638I7, кл. F 24 F 3/14, 1983. (54) (57) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ
ВОЗДУХА, содержащее корпус с размещенной в нем насадкой, образованной гигроскопическими пластинами с горизонтальными ребрами, состоящими из отдельных частей, о т л и ч а ю— щ е е с я тем, что, с целью повышения эффективности охлаждения и уменьшения выноса влаги с воздухом, пластины снабжены вертикальными ребрами, расположенными с зазором между частями горизонтальных ребер, причем
| вертикальные ребра одной пластины смещены относительно вертикальных ребер соседней пластины.
1ОМ33! м-а
ЮВ3й ИЫМИТ
Составитель A.Aíè÷õèí
Редактор 11„Бандура Техред Ж.Кастелевич, корректор С. Шекмар
Заказ 3235/24 Тираж 711 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий!
13035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г,, Ужгород, ул. Проектная, 4
Изобретение относится к технике кондиционирования воздуха.
Известно устройство для охлаждения воздуха, содержащее корпус с размещенной в нем насадкой, образо-. ванной гигроскопическими пластинами с горизонтальными ребрами, каждое иэ которЫх по длине выполнено преры. вистым (13.
Недостатками этого устройства являются низкая эффективность охлаждения и значительный вынос влаги с воздухом. Это обусловлено тем, что каналы для прохода воздуха выполнены прямыми.
Цель изобретения — повышение эффективности охлаждения и уменьшение выноса влаги с воздухом.
Поставленная цель достигается тем что в устройстве для охлаждения воздуха, содержащем корпус с размешенной в нем насадкой, образованной гигроскопическими пластинами с горизонтальными ребрами, состоящими из отдельных частей пластины,снабжены вертикальными ребрами, расположенными с зазором между частями горизонтальных ребер, причем верти-, кально ребра одной пластины смещены относительно вертикальных ребер соседней пластины.

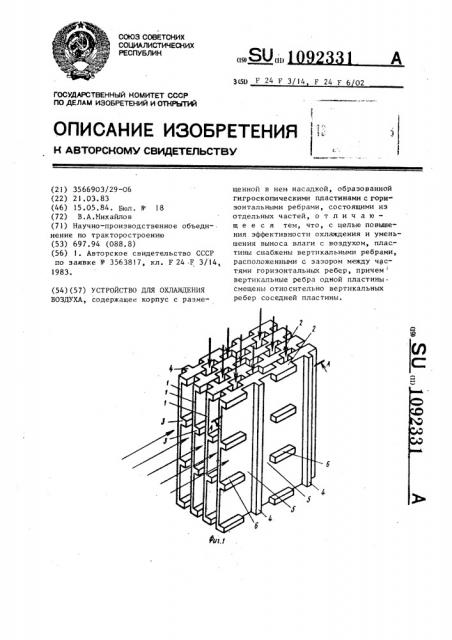

На фиг.! показана насадка, общий вид; на фиг.2 — сечение А-А на фиг.l.
Устройство для охлаждения воздуха содержит корпус (не показан ) с раз— мещенной в нем насадкой 1, рбразованной гигроскопическими пластинами 2 с горизонтальными ребрами 3, каждое из которых по длине выполнено прерывистым, пластины 2 снабжены верти-!
О кальными ребрами 4, расположенными с зазором 5 между частями 6 горизонтальных ребер 3, причем вертикальные ребра одной пластины смещены относительно вертикальных ребер со-!
5 седней пластины.
Устройство работает следующим образом.
Пластины 2 насадки увлажняются сверху водой, поток воздуха проходит щ!! через насадку по каналам, образованным горизонтальными ребрами, и ох— лаждается за счет испарения воды.
При встрече с вертикальным ребром 4 воздух изменяет свое направление, ;1 осуществляя зигзагообразное движение, как показано на фиг.2.
В результате такого движения воздуха происходит турбулизация воздуш— ного потока, что ведет к повышению эффективности охлаждения воздуха и сепарации влаги.
