СПОСОБ ОБНАРУЖЕНИЯ НЕФТЯНО ПЛЕНКИ НА ПОВЕРХНОСТИ ВОДОЕМОВ, вкл чающий зондирование исследуемой вод ной поверхности оптическим лучом, регистрацию интенсивности отраженно го луча и сравнение его статического параметра с соответствующим статическим параметром интенсивности оптичес кого луча, отраженного от чистой водной поверхности, отличающийся тем, что, с целью повышения оперативности и достоверности обнаружения нефтяной пленки, зондирующий оптичесю1й луч фокусируют до получения освещаемого участка на водной поверхности, равного 0,5-1,0 м, в .качестве статического параметра выбирают коэффициент вариации v , а о наличии нефтяной пленки судят по соотношению где V и VQ - соответственно коэффициенты вариации интенсивности оптического луча, отраженного от исследуемой и чистой водных поверхностей.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
09) (11) (д) С 01 N 21/85
ОПИСАНИЕ ИЗОБРЕТЕНИЯ,",;
К АВ ТОРСКОМУ СВИДЕТЕЛЬСТВУ луча, отраженного от. исследуемой и чистой водных поверхностей.
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3429229/18-29 (22) 21.04 ° 82 (46) j5.05.84. Бюл. У 18 (72) Т.Ю.Шевелева, В.А.Прянишников и В.И.Якименко (71) Ленинградский ордена Ленина электротехнический институт им. В.И.Ульянова (Ленина) (53) 535.242(088.8) (56) 1. Крылов Т.Н. Интерференционные покрытия. Л., "Машиностроение", 1973, с. 173-194.
2. Кропоткин М.А. и др. Применение для обнаружения поверхностньпс нефтяных загрязнений внутренних водоемов оптического локатора на основе прожектора видимого света. — "Водные ресурсы"-, 1980, N 6, с. 167-171. (54}(57) СПОСОБ ОБНАРУЖЕНИЯ НЕФТЯНОЙ
ПЛЕНКИ НА ПОВЕРХНОСТИ ВОДОЕМОВ, включающий зондирование исследуемой водной поверхности оптическим лучом, регистрацию интенсивности отраженноro луча и сравнение его статического параметра с соответствующим статическим параметром интенсивности оптического луча, отраженного от чистой водной поверхности, о т л и ч а ю— шийся тем, что, с целью повышения оперативности и достоверности обнаружения нефтяной пленки, зондирующий оптический луч фокусируют до получения освещаемого участка на водной поверхности, равного 0,5-1,0 м, в,качестве статического параметра выбирают коэффициент вариации ч, а о наличии нефтяной пленки судят по соотношению
Ф
Я чъ ио где Ч и Ч вЂ” соответственно коэффи0 циенты вариации интен- С сивности оптического
Изобретение относится к измерительной технике и может быть использовано для экспресс-контроля нефтяных разливов в водоемах.
Известен способ обнаружения нефтяной пленки на воде, заключающийся в том, что исследуемую поверхность облучают оптическим излучением и регистрируют интенсивность отраженного из10 лучения в разных спектральных диапазонах I1 j .
Недостатком этого способа является малая оперативность.
Наиболее близким к изобретению по техническому решению является спо- 15 соб обнаружения нефтяной пленки на поверхности водоемов, включающий зондирование исследуемой водной поверхности оптическим лучом, регистрацию интенсивности отраженного луча и сравнение ее статического параметра с соответствующим статическим параметром интенсивности оптического луча, отраженного от чистой водной поверхности (2) .
Недостатками этого способа являются малые оперативность и достоверность обнаружения.
Целью изобретения является повы- gp шение оперативности и достоверности обнаружения нейтяной пленки.
Укаэанная цель достигается тем, что согласно способу обнаружения нефтяной пленки на поверхности водо35 емов, включающему зондирование исследуемой водной поверхности оптическим лучом, регистрацию интенсивности отраженного луча и сравнение ее
40 статического параметра с соответствующим статическим параметром интенсивности оптического луча, отраженного от чистой водной поверхности, зондирующий оптический луч фокусиру45 ют до получения освещаемого участка на водной поверхности, равного
0,5-1 м, в качестве статического параметра выбирают коэффициент вариации, а о наличии нефтяной пленки судят по соотношению
> > а где Ч и о — соответственно, коэффициенты вариации интен " сивности оптического луча, отраженного от исследуемой и чистой водных поверхностей.

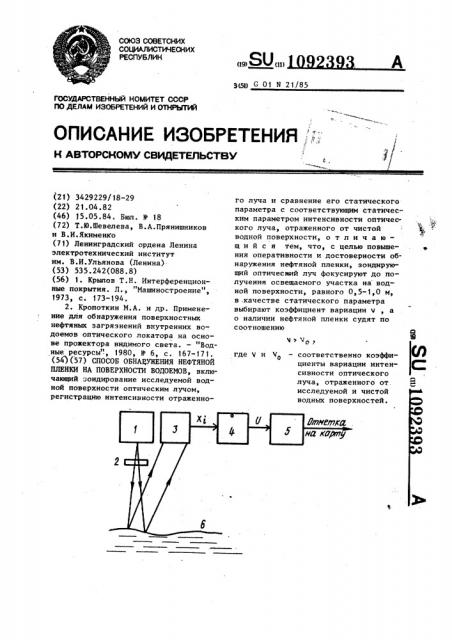

На чертеже схематически изображено устройство, реализующее предлагаемый способ.
Устройство содержит источник 1 оптического излучения, систему 2 фокусировки излучения, фотопрнемник 3, блок 4 вычисления кбэффициента вариации интенсивности отраженного излучения, блок 5 сравнения коэффициентов вариации интенсивности излучения, отраженного от исследуемой б и от чистой водной поверхностей.
Устройство работает следующим образом.
Зондирующее оптическое излучение, проходя систему 2 фокусировки, отражается исследуемой водной поверхностью,интенсивность отраженного излучения регистрируется фотоприемником 3, сигнал с фотоприемника поступает в блок м вычисления коэффициента вариации интенсивности. Затем вычисленный коэффициент вариации интенсивности излучения, отраженного от исследуемой водной поверхности, сравнивают с блока
5 сравнения с коэффициентом вариации интенсивности излучения, отраженного от чистой водной поверхности, который хранится в памяти упомянутого блока сравнения.
Экспериментальные исследования показывают, что влияние гидрометеорологических условий, в которых происходит контроль загрязнений нефтью, на среднее значение интенсивности отраженного луча, выбранное и способе прототипе в качестве статистического параметра, на чистой водной поверхности меняется столь сильно, что необходимо его измерять в каждой точке контроля. Это ведет к большим затратам времени на поиски чистой воды и к ошибкам в измерениях, так как точки в которых измеряются сравниваемые интенсивности могут быть значительно разнесены в пространстве.
Экспериментально также установлено, что при фокусировке зондирующего излучения до получения освещаемого участка на водной поверхности, равного 0,5-1 и, коэффициент вариации интенсивности оптического луча, отраженного,от чистой водной поверхности, изменяется незначительно и, тем самым, может объективно характеризовать данный конкретный водоем.
С другой стороны, при размерах зондирующего оптического луча коэф3092393
Составитель В.Иванюк
Редактор А,Химчук ТехредС.Легеза Корректор И.Эрдейи
Заказ 3246/27 Тираж 823 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035i Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент.", г. Ужгород, ул. Проектная, 4 фициент вариации интенсивности отраженного от нефтяной пленки излучения в широком круге гидрометеоусловий на различных водоемах превышает коэффициент вариации интенсивности излучения, отраженного от поверхности чистой воды.
Таким образом, выбор диаметра пятна зондирующего пучка, а также статистического параметра предлагаемым способом позволяет существенно ловы"
5 сить оперативность и достоверность обнаружения нефтяной пленки на поверхности воды.
