Устройство для автоматического регулирования уровней воды верхнего бьефа оросительного канала

Устройство для автоматического регулирования уровней воды верхнего бьефа оросительного канала

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ УРОВНЕЙ ВОДЫ ВЕРХНЕГО БЬЕФА ОРОСИТЕЛЬНОГО КАНАЛА по авт.св. № 414358, отличающееся тем, что, с целью повышения точности и надежности устройства в режиме максимального уровня верхнего бьефа, пригрузочная камера разделена на отсеки, сообщенные между собой, причем каждый из отсеков снабжен сливным калиброванным отверстием. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (1A

3(5D G 05 D 9 02 Е 02 В 7 42

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц

К ABTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 414358, (21) 3557000/18-24 (22) 24.02.83 (46) 15.05.84. Бюл. 11 - 18 (72) В.В.Стародуб и А,И.Пилипенко (71) Украинский государственный головной проектно-изыскательский и

Научно-исследовательский институт

"Укргипроводхоз" (53) 681,121 (088..8) (56) 1, Авторское свидетельство СССР

11 414358, кл. Е 02 В 7/42, 1971 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ УРОВНЕЙ ВОДЫ ВЕРХНЕГО БЬЕФА ОРОСИТЕЛЬНОГО КАНАЛА по авт.св. У 414358, о т л и ч а ю— щ е е с я тем, что, с целью повышения точности и надежности устройства в режиме максимального уровня верхнего бьефа, пригруэочная камера разделена на отсеки, сообщенные между собой, причем каждый иэ отсеков снабжен сливным калиброванным отверстием.

II 09

l31 . Тиоаж 842 Подписное Э ФФ« » г.Ужгород,.ул.Проектная, Изобретение относится к гидротехнике, в частности в регуляторам уровня воды в каналах оросительных систем с каскадным регулированием, и может быть использовано для аборудо» вания перегораживающих и водовыпускных сооружений.

По основному авт.св. У 414358 известно устройство, выполненное в виде цилиндрического затвора с пригруэочной камерой, размещенной на коромысле, соединяющем запарный цилиндр, и поплавок-противовес, и дополнительного колодца с размещенным в нем поплавком, соединенным гибкой связью а затвором, перекрывающим перепускное отверстие, которое с нижнего бьефа перекрывается плавающим затвором I 1 $ .

Однако данное устройство характеризуется недостаточной точностью регулирования максимального уровня воды верхнего бьефа, что приводит к неравномерному перераспределению объемов воды в бъефах, недоиспальзо", ванию регулирующих емкостей канала, увеличению сбросных расходов.

Целью изобретения является повышение точности и надежности устройства.

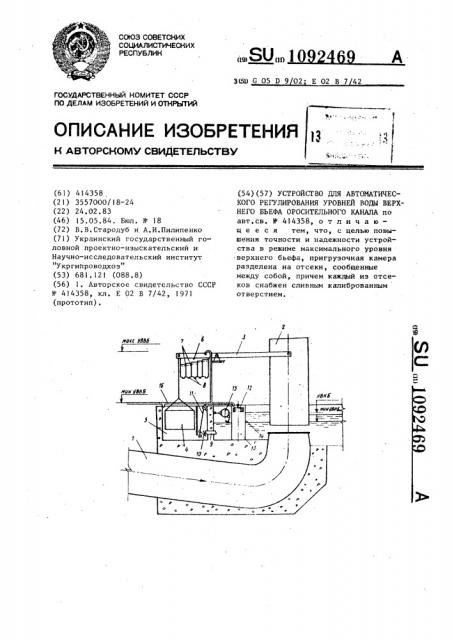

Поставленная цель достигается тем„ что в устройстве пригрузачная камера разделена на отсеки, сообщенные между собой, причем каждый из ,отсеков снабжен сливным калиброванным отверстием, На чертеже изображено устройство для автоматического регулирования уровней воды верхнего бьефа оросительного канала, Устройства содержит 1адвадящий трубопровод l, перекрываемый запорным цилиндром 2, соединенным посредством коромысла 3 с поплавком-противовесам 4, расположенным в поплавковой камере 5, На коромысле 3 размещена пригрузачная камера 6 разделенная диафрагмами 7 на отсеки с данными сливными калиброванными отверстиями 8, Паллавкавая камера 5 сообщена с нижним бьефам посредством перепускнаго отверстия 9, перекрываемого са стороны поплавкавай камеры клапанам IIO соединенным посредствам гибкой связи ll с поплавком 12, расположенным в колодце 13 с вадовыпуск"

BHHHgH Заказ 3254

Филиал ПШ Па гент"

2469 2 щи верстием 14. Плавающий затвор

I5 предназначен для перекрытия перепускного отверстия 9 с нижнего бьефа.

Трубопровод 16 предназначен для подачи воды в паплавкавую камеру 5, пригрузачную камеру 6 и колодец 13, Устройства работает следующим образом.

По подводящему трубопроводу, выходное отверстие которого перекрывается запорным цилиндрам 2, вода поступает в нижний бьеф, Степень открытия затвора зависит от положения поплавкапротивовеса 4 и наполнения пригруэачной камеры 6. В режиме работы нижнего бьефа перепускнае отверстие 9 открыта и в паплавкавай камере 5 устанавливается уровень вацы нижнего бьефа, При снижении уровня воды да отметки минимального уровня плавающий затвор 15 перекрывает клапаном перепускное отверстие 9,изолируя паплавкавую камеру ат нижнего бьефа. Поступающая вада по трубопроводу 16 повышает уровень воды в паплавкавай камере, .та приводит к закрытию запорным цилиндром 2 выходного сечения подводящего трубопровода 1.

8 режиме работы максимальнагс уровня воды верхнего бьефа вада па .стояку трубопровода 16 поступает в первь,й отсек пригруэачнай камеры 6, чта приводит к частичному открытию затвора, Дальнейшее повышение уровня воды в верхнем бьефе увеличивает расход в трубопроводе 16, чта приводит к заполнению следующих отсеков пригрузачнай камеры 6 и соответственно увелиNению открытия эапарнагo цилиндра 2, Опорожнение отсеков 7 праисход п через отверстия 8.

Понижение уровня воды да минимальной отметки приводит к уменьшению расхода, поступающего в колодец

l3 снижению в нем уровня и, как следствие, перекрытию клапанам IО перепускнага отверстия 9. Поступление воды 3 паплавкавую камеру 5 па трубопроводу 16 вызывает повышение в ней уровня воды и закрытие запорного цилиндра.

Предлагаемое изобретение па сравнению с известным увеличивает точность и надежность регулиравани устройства в режиме максимальнага уровня воды верхнего бьефа.
