Быстросохнущий крепитель для литейных стержней

Быстросохнущий крепитель для литейных стержней

Иллюстрации

Показать все

Реферат

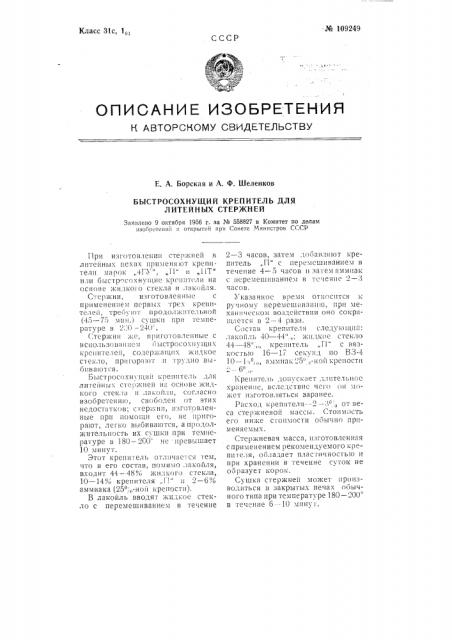

№ 109249

Класс 31с, 1„

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Е. А. Борская и А. Ф. Шеленков

БЫСТРОСОХНУЩИЙ КРЕПИТЕЛЬ ДЛЯ

Л ИТ ЕЙ Н Ъ|Х СТЕРЖНЕЙ

Заявлено 9 октября 1956 г. ва Ме 558827 в Комитет по делам пвобрстений и открытий прн Сонете Министров СССР

При изготовлении стержней в литейных цехах применяют крепители марок „4ГУ", „I I" и „11Т" или быстр. сохнущие крепггтели на основе жи 1«ol о стекла и лак иля, Стержни, изготовленные с применением первых трех кренителей, требуют продолжительной (45 — 75 мин. ) сушки при гемпературе в 2::0 -240 .

Стержни же, приготовленные с использоваиисм быстросохиущих крсиителей, содержащих жидкое стекло, пригора.от и труд«o выбиваются.

Выстросохнущий крепитель для литейных стсржнеи Hcl основе жидкого стекла и лакойля, согласно изобретению, свободен от этих недостатков; стержни, изготовленные при помощи его, не пригорают, легко выбиваются, а продолжительность их сушки при температуре в 180 — 200 не превышает

10 минут.

Этот крепитель orë чается тем, что в его состав, помимо лакойля, входит 44 — 48ii жи иного стекла, 10 — 14 креиителя „I! и 2 — 6Ы аммиака(25",,,-ной крепости).

В лакойль вводят жидкое стекло с перемешиванием в течение

2 — 8 часов, затем дооавляют крепитель „П" с перемсшнванием в течение 4 — 5 часов и затем аммиак с исремешив",íèåì в тe÷åíèñ 2 — 3 часов.

Указанное время от| осится к ручному иеремешивани о, при механическом воздействии оно со«ращается в 2 — 4 раза.

Состав крепителя следую щии: ланой:tr> 40 — 44" „; ra, r«oe c re«.ro

44- — 48", „, крените.zb „1!" кость|о 16 — 17 секунд по В 3-4

10 — 1-. „„аммиа, "5" в-ной крепости

6п

1(репитель допускает д,интел ьное хранеí.le, вcëeäñrвие чcãо он может изготовляться заранее.

Расход крепителя- — 2 — Зо „ от веса стержневой массы. Стоимость его ниже сгоимости обычно применяемых.

Стержневая масса, llзготовлснная сприменением рекомендуемого крепителя, обладает пласти IHocrblo u при хранении в течение суток не ооразует корок.

Сушка стержней может производиться в закрытых печах обычного типа при температуре 180 — 200 в течение 6--10 минуг. № 109249

Предмет изобретения

Отв. редактор Л. Г. Голандский

Стандартгиз. !1од». к ûå÷. 24!Х11-1957 г. Объем О,!25 п. л. Тираж 650. Цена 25 коп.

Гор. Алатырь, типография № 2 Министерства культуры Чувашской АССР. Зак. 39

При использовании углекислого газа продолжительность сушки сокращается до 60 — 90 секунд„

Сопротивление высушенных стержней разрыву составляет

8 — 12 кг си - .

1. Быстросохнущий крепитель для литейных стержней на основе жидкого стекла и лакойля, о т л ичающийся тем, что, с целью обеспечения хорошей выбиваемости и противопригораемости, в состав крепителя входит 40 — 44", „ лакойля, 44 — 48, „жид! Ого стекла, 10 — 14% крепителя „П" и 2 — 6", аммиака (25 „,-ной крепости).

2. Способ приготовления крепителя по и. 1, отл ичаю щийся тем, что в лакойль вводят жидкое стекло с перемешиванием в течение 2 — 3 часов, затем добавляют крепитель „П" с перемешиванием в течение 4 — 5 часов и аммиак с перемешиванием в течение 2 — 3 часов.
