Реферат



КОПАТЕЛЬ-ВАЖОУКЛАДЧИК КОРНЕКЛУБНЕПЛОДОВ по авт. ев, № 971146, отличающийся тем, что, с целью повьшения качества формирования валка, одно из плеч направляющего двуплечего щитка вьшолнено в . виде транспортера для перемещения корнеклубнеплодов к разгрузочному окну, расположенному у боковой поверхности поперечного транспортера.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И)

280 А з(5в А 01 П 33 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 971146 (21) 3549064/30-15 (22) 08.02.83 (46) 23.05.84. Бюл. № - 19 (72) И,П. Бабко, В.А. Гроэубинский и Н.B. Татьянко (71) Украинский научно-исследовательский институт сельскохозяйственного машиностроения (53) 631.358.452(088.8) (56) 1. Авторское свидетельство СССР

¹ 971146, кл. А 01 D 33/00, 1982. (54) (57 ) КОПАТЕЛЬ-ВАЛКОУКЛАДЧИК КОРНЕКЛУБНЕПЛОДОВ по авт. св. ¹ 971146, отличающийся тем, что, с целью повьппения качества формирования валка, одно из плеч направляющего двуплечего щитка выполнено в виде транспортера для перемещения корнеклубнеплодов к разгрузочному окну, расположенному у боковой поверхности поперечного транспортера.

1093280

Составитель А. Барсов редактор Н. Джуган Техред Т.Дубинчак Корректор В.Гирняк

Заказ 3321/! Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, PaymrKRH наб., д. 4/5 филиал ППП "Патент", г. Ужгород, уii. Прсскrн; », Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в машинах для уборки корнеклубнеплодов.

По основному авт. св. JJ- 971146 5 известен копатель.-валкоукладчик корнеклубнеплодов, поперечный транспортер которого снабжен боковыми стенками, установленными с образованием в выгрузной его части двух расположенных во взаимно-перпендикулярных плоскостях окон, и направляющим двуплечим щитком, расположенным на вертикальной оси с возможностью попеременного перекрытия одного из окон 1 ).

Недостатком известного устройства является то,что при первом проходе копателя, когда направляющий двуплечий щиток расположен под прямым углом к направлению перемещения ленты попе- 2О речного транспортера, имеет место сгруживание корнеклубнеплодов на сходе транспортера. Вследствие этого часть корнеплодов перебрасывается через двуплечий щиток и ссыпается на землю вне зоны формируемого валка.

Целью изобретения является повышение качества формирования валка.

Цель достигается тем, что одно из плеч направляющего двуплечего щитка выполнено в виде транспортера для перемещения корнеклубнеплодов к разгрузочному окну, расположенному у боковой поверхности поперечного транспор- 35 тера.

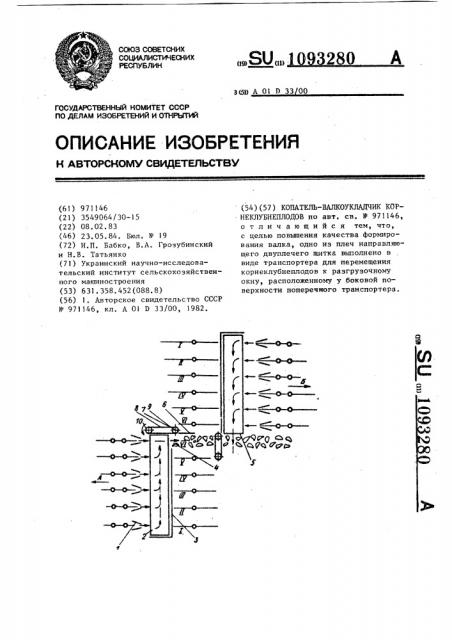

На чертеже изображено копательвалкоукладчик корнеклубнеплодов, общий вид.

Копатель-валкоукладчик корнеклуб- 4р неплодов содержит выкапывающие рабочие органы 1, поперечный транспортер

2 с задней стенкой 3, разгрузочные окна 4 и 5. У выгрузной зоны поперечного транспортера 2 на одном из плеч щитка 6, расположенного на оси 7, установлен транспортер, состоящий из ленты 8, ведущего 9 и ведомого 10 барабанов, оси вращения которых расположены под прямым углом к горизонтальной плоскости.

При первом проходе копатель †валкоукладчик движется по полю в направлении, указанном стрелкой А. Корнеплоды извлекаются из почвы выкапывающими рабочими органами 1 и поступают на поперечный транспортер 2, который транспортирует их до упора в ленту 8 транспортера, которая, перемещаясь в направлении, противоположном скорости движения машины, способствует равномерному сходу корнеплодов в окно

4 и укладке их в валок на почву в зоне последнего рядка этого прохода машины.

При втором проходе копатель движется по полю в направлении, указанном стрелкой Б. Двуплечий щиток 6 устанавливают перпендикулярно скорости перемещения машины и фиксируют в этом положении, причем скорость транспортера для перемещения корнеклубнеплодов к разгрузочному окну равна нулю. Корнеплоды перемещаются поперечным транспортером 2 и, не меняя направления движения, сходят с него и укладываются в валок предыдущего прохода машины.

Применение изобретения позволяет улучшить качество формирования валка корнеплодов, за счет чего устраняются их потери при механизированном подборе валка подборщиком-погрузчиком.
