КАЛОПРИЕМНИК, содержащий корпус с отверстием сбоку и горловиной. направленной вниз, мешок-сборник, средства крепления мешка-сборника к корпусу и средства крепления корпуса к пациенту, отличающийся тем, что, с целью исключения выпадания кишки пациента при дефекации и устранения запаха, он снабжен двумя сменными шайбами-решетками, размещенны ми в отверстии корпуса, одна из которых выполнена плоской, а другая - выпуклой , мешок-сборник снабжен дополнительным мешком, причем внутри мешка-сборника установлена картонная П-образная прокладка . (Л со оо СА 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН за А 61 F 5/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3494124/28-13 (22) 28.05.82 (46) 23.05.84. Бюл. № 19 (72) А. А. Яковлев (53) 615.477.8 (088.8) (56) 1. Калоприемник № 0815.6.563.002

Технические условия ТУ64 — 1 — 421 — 79 Казанского медико-инструментального завода.

2. Заявка Франции № 2234885, кл. А 61 F 5/44, 1975. (54. ((57) КАЛОПРИЕМНИК, содержащий корпус с отверстием сбоку и горловиной, „,ЯО„„1МЗЗВ А направленной вниз, мешок-сборник, средства крепления мешка-сборника к корпусу и средства крепления корпуса к пациенту, отличающийся тем, что, с целью исключения вьшадания кишки пациента при дефекации и устранения запаха, он снабжен двумя сменными шайбами-решетками, размещенны ми в отверстии корпуса, одна из которых выполнена плоской, а другая — выпуклой, мешок-сборник снабжен дополнительным мешком, причем внутри мешка-сборника установлена картонная П-образная прокладка.

1093340

5 !

Изобретение относится к медицине, а именно к устройствам для ухода за больными, перенесшими операцию колостома.

Известен калоприемник, содержащий корпус в виде трубы, мешок-сборник и средства крепления калоприемника к пациенту и мешка-сборника к корпусу (1).

При пользовании данным калоприемником имеется возможность выпадания кишки в колостому и распространяется неприятный запах.

Известен также калоприемник, содержащий корпус с отверстием сбоку и горловиной, направленной вниз, мешок-сборник, средства крепления мешка-сборника к корпусу и средства крепления калоприемника к пациенту (2).

Недостатком известного калоприемника является то, что при дефекации не исключается выпадание кишки, а также наличие запаха при его использовании.

Целью изобретения является исключение выпадания кишки пациента при дефекации и устранение запаха.

Поставленная цель достигается тем, что калоприемник, содержащий корпус с отверстием сбоку и горловиной, направленной вниз, мешок-сборник, средства крепления мешкасборника к корпусу и средства крепления корпуса к пациенту, снабжен двумя сменными шайбами-решетками, размещенными в отверстии корпуса, одна из которых выполнена плоской, а другая — выпуклой, мешоксборник снабжен дополнительным мешком, причем внутри мешка-сборника установлена картонная П-образная прокладка.

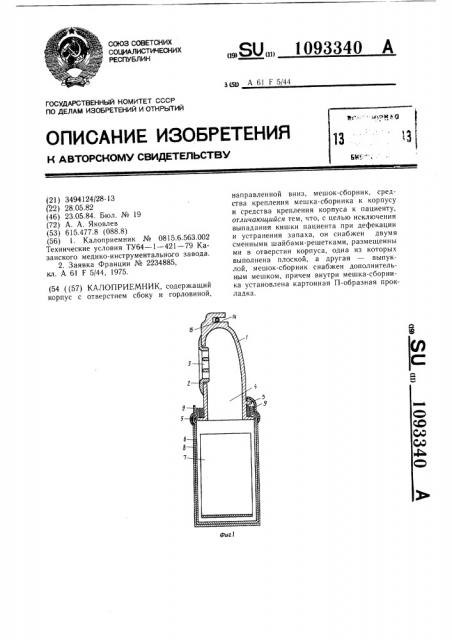

На фиг. 1 изображен калоприемник, общий вид; на фиг. 2 — шайба-решетка для нормальной колостомы и выпадающей кишки; на фиг. 3 — шайба-решетка для втянутой колостомы; на фиг. 4 — нижняя съемная цап фа.

Калоприемник содержит корпус 1 с отверстием 2 сбоку для колостомы, в которое вставляются сменные шайбы-решетки 3 (фиг. 2 и 3), горловину 4, направленную вниз, по краям которой и на передней поверхности корпуса расположены буртики 5.

3а буртик горловины крепится резиновым жгутом целлофановый мешок-сборник 6 с расположенной в нем картонной прокладкой 7 в виде перевернутой буквы П. За этот же буртик крепится дополнительный целлофановый мешок 8 с помощью съемной нижней цапфы 9 (фиг. 4), выполненной в виде пластины из нержавеющей стали с четырьмя крючками 10 внизу и двумя вверху, с квадратным отверстием ll с каждой стороны, с небольшим отверстием справа 12 для прохода резинового жгута, и слева 13 для крючка на жгуте. На верху корпуса для его крепления к телу пациента имеется щелевидная цапфа 14. Крепления осуществляются с помощью резиновых жгутов 15.

Калоприемник работает следующим образом.

В мешок-сборник 6 вставляется картонная прокладка 7 в виде перевернутой буквы П, надевается на буртик 5 горловины 4 и закрепляется резиновым жгутом. На мешок-сборник 6 надевается дополнительный мешок 8 и закрепляется съемной цапфой 9.

В отверстие для колостомы 2 вставляется съемная шайба-решетка 3 (в зависимости от вида колостомы: нормальная или втянутая).

Устройство прикладывается к телу пациента шайбой-решеткой 3 на марлевую прокладку по размеру корпуса с отверстием для колостомы. Верх корпуса 1 крепится к телу пациента через щелевидную цапфу 14 с помощью резинового жгута 15, а низ — с помощью такого же жгута и съемной цапфы 9, которая удерживается благодаря буртикам и крючкам неподвижно на корпусе. Кал попадает через шайбу-решетку 3 в мешок-сборник 6. При его наполнении производится разборка в обратном порядке. Мешок-сборник 6 с картонной прокладкой 7 выбрасывается и заменяется новым.

Использование предлагаемого устройства дает возможность людям работать и приносить пользу обществу. Не происходит частой смены калоприемника (смена 1 — 2 раза в сутки), совсем отсутствует запах кала, который отрицательно сказывается на моральном состоянии человека. Человек может сменить 1!. группу инвалидности íà III группу.

Благодаря сменным шайбам-решеткам можно использовать устройство при втянутой и нормальной колостоме. Использование этого устройства при вывернутой и вправленной кишке не требует хирургической операции, необходимой ранее.

1093340 атЛ 6 крю ко3
