Реферат



Медицинская банка, содержащая корпус с отверстием и средство герметизации и разгерметизации банки, отличающаяся тем, что, с целью упрощения конструкции, отверстие выполнено в боковой стенке корпуса, а средство для герметизации и разгерметизации выполнено в виде съемного эластичного кольца, установленного на наружной поверхности корпуса.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 08

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3211424I28-13 (22.) 28. 11.80 (46) 23.05.84. Бюл. № 19 (72) Г. Ф. Антоненко (53) 615.475 (088.8) (56) 1. Медицинский справочник для фельдшеров. М., «Медицина», 1950, с. 467.

2. Патент СССР № 10043, кл. А 61 М 1/08, 1929 (прототип).

„„SU„„1093344 (54) МЕДИЦИНСКАЯ БАНКА Г. Ф. АНТОНЕНКО. (57) Медицинская банка, содержащая корпус с отверстием и средство герметизации и разгерметизации банки, отличающаяся тем, что, с целью упрощения конструкции, отверстие выполнено в боковой стенке корпуса, а средство для герметизации и разгерметизации выполнено в виде съемного эластичного кольца, установленного на наружной поверхности корпуса.

1093344

ВНИИПИ Заказ 3327/4 Тираж 688 Поднисное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к медицине и может быть использовано как одно из средств местного воздействия на крово- и лимфообращение, вызывающее местное и рефлекторное расширение кровеносных и лимфатических сосудов, оказывая рассасывающее, противовоспалительное и болеутолящее действие.

Известны медицинские банки, содержащие стеклянный сосуд с утолщенным заоваленным краем, снабженный резиновым упругим баллоном (1).

Однако такие банки не имеют средств разгерметизации. Резиновый баллон, одетый на штуцер банки, позволяет только изменять внутренний объем банки. Поэтому недостатком медицинской банки является болезненность процедуры снятия банки с тела больного. Чтобы снять медицинскую банку, поставленную на тело больного необходимо одной рукой слегка наклонить ее, а пальцем другой руки нажать на кожу. То есть снятие 20 банки осуществляется способом деформации травмированного банкой участка тела больного.

Известна также медицинская банка, содержащая корпус с отверстием и средство герметизации и разгерметизации банки, представляющее собой установленную в отверстии корпуса пробку. Пробка имеет каналы,.которые при повороте пробки соединяют внутренний объем банки с атмосферой (2) .

Такая конструкция банки обеспечивает безболезненность снятия банки, однако сложна, так как необходимо иметь притертую пробку и выполнить в ней сложной формы каналы.

Целью изобретения является упрошение конструкции банки.

Поставленная цель достигается тем, что в медицинской банке, содержащей корпус с отверстием и средство для герметизации и разгерметизации банки, отверстие выполнено в боковой стенке корпуса, а средство для герметизации и разгерметизации выполнено в виде съемного, эластичного кольца, установленного на наружной поверхности корпуса.

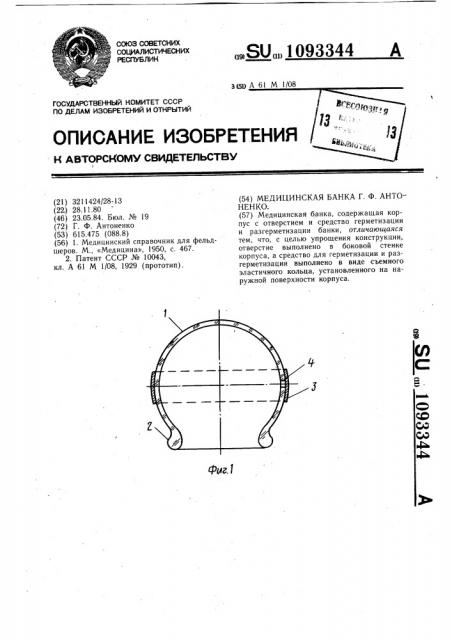

- На фиг. 1 изображена предложенная медицинская банка, общий вид в разрезе; на фиг. 2 — положение быстросъемного упругого резинового кольца в момент снятия банки с тела больного.

Медицинская банка содержит стеклянный корпус 1 с утолщенным заоваленным краем 2, снабженный быстросъемным эластичным (резиновым) кольцом 3, и отверстием 4.

Ставится и снимается банка следующим образом.

Закрыв быстросъемным упругим резиновым кольцом 3 расположенное на боковой поверхности стеклянного сосуда 1 отверстие 4, банку берут в левую руку и на 1 — 2 с вводят в стеклянный сосуд горящий тампон, после чего банку прикладывают к телу больного. 3а счет образовавшегося в стеклянном сосуде вакуума в сосуд втягивается кожа, и банка плотно прикрепляется к телу больного.

Для того, чтобы снять банку, необходимо пальцами руки, скатывая по стеклянному сосуду 1 быстросъемное эластичное кольцо 3, открыть отверстие 4, через которое воздух проникнет в стеклянный сосуд 1, нарушая вакуум, и банка безболезненно, легко отделяется от тела больного.

Предложенная конструкция медицинской банки очень проста, обеспечивает безболезненность процедуры снятия банки с тела больного и технологична в изготовлении.
