Ультразвуковой преобразователь

Иллюстрации

Показать все

Реферат



УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ , содержащий резонансную изгибно-колеблющуюся диафрагму, по контуру которой В узловых линиях расположены элементы крепления бачка охлаждения, стержневые пакеты из магнитострикционного материала, расположенные рядами на диафрагме, и обмотку, отличающийся тем, что, с целью увеличения интенсивности излучения акустических колебаний , стержневые пакеты расположены В рядах без зазора, а витки обмоток пропущены через отверстия В пакетах, расположенных один против другого на разных рядах. Фиг.1

цц В Об В 1/08

1:.

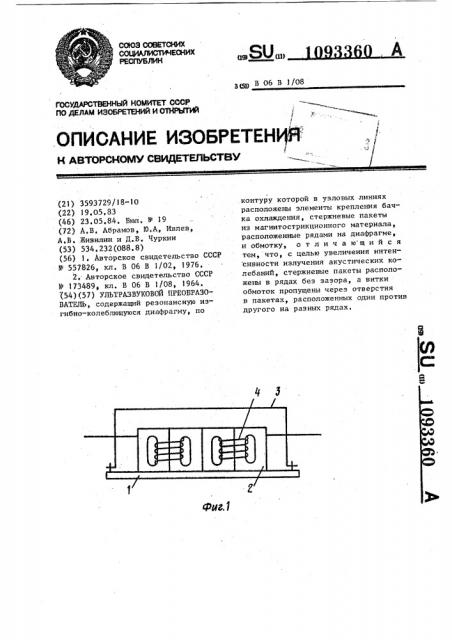

ОПИСАНИЕ ИЗОБРЕТЕН И"

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТЙРЬГГИЙ (21) 3593729/18-10 (22) 19. 05, 83 (46) 23.05,84, Бюл. 1Ф 19 (72) А.В. Абрамов, Ю.А, Ивлев, А.В, .Живилин и Д.В. Чуркин (53) 534.232(088.8) (56) 1. .Авторское свидетельство СССР

У 557826, кл. В 06 В 1/02, 1976.

2. Авторское свидетельство СССР

Р 173489 кл. В 06 В 1/08, 1964. (54)(57) УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ, содержащий резонансную изгибно-колеблющуюся диафрагму, по.контуру которой в узловых линиях расположены элементы крепления бачка охлаждения, стержневые пакеты из магнитострикционного материала, расположенные рядами на диафрагме, и обмотку, отличающийся тем, что, с целью увеличения интенсивности излучения акустических колебаний, стержневые пакеты расположены в рядах без зазора, а витки обмоток пропущены через отверстия в пакетах, расположенных один против другого на разных рядах, 1093360

Изобретение относится к области технологического использования ультразвука, в частности к устройствам для создания ультразвуковых колеба- ний в жидкой среде, и может быть использовано в ультразвуковых установках для очистки деталей, пропитки, бакелизации и приготовления эмульсий, Известен ультразвуковой преобразователь для создания колебаний в жидкой среде, содержащий пакеты из магнитострикционного материала, изгибно-колеблющуюся не в фазе диафрагму и обмотку возбуждения (1j, Недостатками указанного преобразователя являются трудоемкость намотки обмоток возбуждения и недостаточная интенсивность излучения упругих колебаний.

Наиболее близким по технической . сущности к изобретению является ультразвуковой преобразователь, со-. держащий стержневые пакеты из магнитострикционного материала, расположенные на резонансной изгибноколеблющейся диафрагме с зазором между пакетами в каждом ряду, Обмотка возбуждения охватывает после довательно все смежные керны пакетов, расположенных в одном ряду, и бачок охлаждения (2j .

Недостатком известного прербразователя является небольщая интенсив ность излучения акустических колебаний, Целью изобретения является увеличение интенсивности излучения акустических колебаний.

Поставленная цель достигается тем, что в ультразвуковом преобразователе, содержащем резонансную изгибно-колеблющуюся диафрагму, по контуру которой в узловых линиях расположены элементы крепления бачка охлаждения, стержневые пакеты из магнитострикционного материала, расположенные рядами на диафрагме, и обмотку, стержневые пакеты расположены в рядах без зазора, а витки обмоток пропущены через отверстия в пакетах, .расположенных один против другого ,на разных рядах.

На фиг. I показан преобразователь, общий вид; на фиг. 2 — то же, вид сверху (пунктирной линией показано мгновенное значение амплитуды смещения диафрагмы при работе излучателя), Устройство содержит иэгибно-колеблющуюся диафрагму 1, размеры которой кратны длине полуволны изгибных колебаний. К диафрагме 1 прикреплены в два ряда пакеты 2 из магнитострикционного материала, расположенные на расстоянии кратном длине полуволны изгибных колебаний, образующих замкнутый контур на его поверхности, по которому крепится бачок 3 охлаждения. Обмотка 4 возбуждения расположена таким образом, что ее витки проходят через отверстия двух пакетов 2, расположенных один против другого на разных рядах.

Устройство работает следующим об разом.

Бачок 3 охлаждения для предотвращения перегрева пакетов 2 с обмоткой 4 возбуждения подключают к проточной воде (не показано). Ток подмагничивания и возбуждения источников питания (не показаны) пропускает на обмотку 4. В пакетах эа счет магнитострикционного эффекта возникает знакопеременная механическая сила, возбуждающая диафрагму 1.

Повышение интенсивности излучения акустических колебаний в предлагаеМ0М устройстве по сравнению с известным достигается sa счет лучшего использования поверхности диафрагмы при расположении активных элементов.

Коэффициент повышения.интенсивности при ширине пакетов, равном

60 мм, рекомендованной для цреобра-. зователей мощностью 2-5 кВт, при исключении зазора между пакетами в рядах, равном 16 мм, необходимый для размещения .обмотки в известном устройстве составляет 16:60=0,268.

Таким образом, предлагаемый ультразвуковой преобразователь обеспечивает повьппение интенсивности излучения акустических колебаний примерно на 20-257, 1093360

Фиа2

Тираж 467 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-Ç5, Раушская наб., д. 4/5 Заказ 3336/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель Н. Дмитриев

Редактор В, Иванова Техред M.Tenep Корректор А. Тяско
