Многоместное зажимное устройство

Многоместное зажимное устройство

Иллюстрации

Показать все

Реферат



МНОГОМЕСТНОЕ ЗАЖИМНОЕ УСТРОЙСТВО, содержащее корпус, базовую планку с гнездами, подвижную каретку с прижимными роликами, установленными на оси, и рычажную систему с приводом, отличающееся тем, что, с целью повышения точности обработки, каждое гнездо выполнено в виде прямоугольной трапеции, а каждый прижимной ролик установлен на оси с зазором и предназначен для взаимодействия с наклонной поверхностью гнезда.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3 @ В 23 3/06 фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3561956/25-08 (22) 10.03.83 (46) 23.05.84. Бюл. № 19 (72) П. И. Сергеев и В. В. Торба (71) Горьковский автомобильный завод и

Киевский политехнический институт (53) 62-229.329 (088.8) (56) 1. Косов Н. П. Станочные приспособления. М., «Машиностроение», 1968, с. 66, рис. 21.

2. Hiram Е. Grant «Jigs and fixtures»

New Jork, 1967, фиг. 704 (прототип).

„„Я0„„1093467 (54) (57) МНОГОМЕСТНОЕ ЗАЖИМНОЕ

УСТРОЙСТВО, содержащее корпус, базовую планку с гнездами, подвижную каретку с прижимными роликами, установленными на оси, и рычажную систему с приводом, отличающееся тем, что, с целью повышения точности обработки, каждое гнездо выполнено в виде прямоугольной трапеции, а каждый прижимной ролик установлен на оси с зазором и предназначен для взаимодействия с наклонной поверхностью гнезда.

1093467

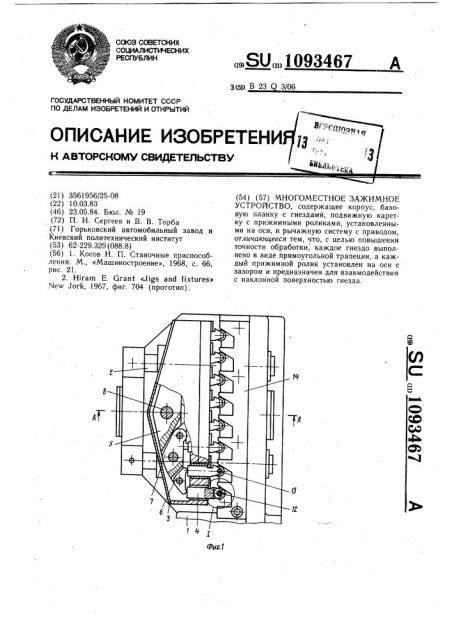

На фиг. 1 изображено многоместное зажимное устройство, вид сверху; на фиг. 2— сечение А — А на фиг. 1; на фиг. 3 — узел

1 на фиг. 1 (относительное расположение ролика и детали в гнезде устройства).

Устройство содержит корпус 1, направляющие колонки 2, на которых с возможностью перемещения установлена подвижная каретка 3 с отверстиями, в которые вмонтированы плунжеры 4. В каретке 3 имеются также паз Б, в котором размещены двуИзобретение относится к обработке материалов резанием, а именно к многоместным устройствам для закрепления цилиндрических деталей на металлорежущих станках.

Известно многоместйое зажимное устройство, содержащее корпус, базовую планку с гнездами и рычажную систему с прижимными элементами (11, Недостатком указанного устройства яв.ляется невысокая точность обработки, обусловленная тем, что детали базируются при закреплении по наклонным пазам гнезд.

Наиболее близким техническим решением к предлагаемому является многоместное зажимное устройство, содержащее корпус, базовую планку с гнездами, подвижную каретку с прижимными роликами, установленными на оси,и рычажную систему с приводом (2) .

Недостатком известного устройства является невысокая точность обработки, обусловленная недостаточной жесткостью закрепления и точностью базирования деталей.

Целью изобретения является повышение точности обработки путем увеличения жесткости закрепления и точности базирования деталей.

Указанная цель достигается тем, что в могоместном зажимном устройстве, содержащем корпус, базовую планку с гнездами, подвижную каретку с прижимными роликами, установленными на оси, и рычажную систему с приводом, каждое гнездо выполнено в виде прямоугольной трапеции, а каждый прижимной ролик установлен на осн с зазором и предназначен для взаимодействия с наклонной поверхностью гнезда.

Такое выполнение устройства обеспечивает более точное базирование детали, так как для этого используется прямоугольная базовая поверхность гнезда и повышается жесткость закрепления детали, поскольку на ее упругую деформацию под действием сил зажима не влияют деформации других деталей, что обеспечивает повышение точности обработки деталей. плечие рычаги 5 — 7. Рычаг 5 связан с кареткой 3 осью 8. Для перемещения каретки 3 от пневмоцилиндра (не показан) предназначены клин 9, плунжер 10 и рычаг 11.

В пазу плунжера 4 расположен прижимной ролик 12, установленный с возможностью свободного вращения с радиальным зазором на оси 13. Гнезда базовой планки 14 для перемещения в них деталей 15 имеют по три рабочие поверхности, две из кото1О рых предназначены для взаимодействия с деталью 15 по поверхностям (а, б), угол между которыми прямой, а третья (в) — для взаимодействия с прижимным роликом 12.

Прямой угол„между поверхностями (а, б) необходим для точного базирования детали .15 относительно общей оси деталей 15 при зажиме.

Плоскость (в) выполнена с наклоном для создания клинового зажима детали 15 с условием, что сила зажима направлена через прямой угол и точку пересечения плоскостей (а, б.) . Эта плоскость взаимодействует с роликом 12 и не контактирует с деталью 15.

Устройство работает следующим . обра25 зом.

В каждое гнездо базовой планки 14 устанавливается деталь 15. Усилие, развиваемое пневмоцилиндром, передается клину

9, плунжеру 10 и через рычаг 11 подвижной каретке 3. Последняя совместно с плунжерами 10 и рычагами 11 перемещается по направляющим 2. При соприкосновении одного из плунжеров 4 с деталью 15 плунжер

4 останавливается, а каретка 3 продолжает двигаться, и через рычаги 5 — 7 усилие передается другим плунжерам 4. Поскольку ролики 12 установлены на оси с радиальным зазором при зажиме, они скользят по наклонной плоскости в гнезд базовой планки 14, а также по плоскости r вырезов в плунжерах 4, предотвращающей воз40 можность вертикального поворота оси ролика 12, закрепляя деталь 15. Таким образом, каждая деталь 15 оказывается жестко и точно закреплена, так как поджата роликом 12 в двух опорных плоскостях одновпеменно.

4 Для разжима деталей 15 реверсируют движение пневмоцилиндра, клин 9 и плунжер 10 перемещаются в обратном направлении. Деталь 15 освобождается, каретка 3 вместе с плунжерно-рычажной системой возвращается в исходное положение.

Благодаря такому выполнению устройства повышается точность обработки за счет увеличения жесткости закрепления деталей и точности их базирования.

1093467

Л

Составитель А. Никифоров

Редактор Т. Кугрышева .Техред И. Верес Корректор В. Гирняк

Заказ 3349/!! Тираж 767 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4
