Способ полирования деталей лепестковыми кругами

Способ полирования деталей лепестковыми кругами

Иллюстрации

Показать все

Реферат



СПОСОБ ПОЛИРОВАНИЯ ДЕТАЛЕЙ ЛЕПЕСТКОВЫМИ КРУГА Ш, при котором инструменту сообщают вращение, а лепестки в зоне резания деформируют, отличающий.с я тем, что, с целью повышения стойкости лепесткового инструмента, лепестки деформируют потоком воздуха или жидкости, который нсшравляют на рабочую поверхность лепестков.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (И) SU

1(Д) В 24 Э 17 00

Я (» 9 1)QЪ 1»1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ вишь»»я0 i k .(»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3477242/25-08 (22) 01.07.82 (46) 23.05.84. Вюл. У 19 (72) A.N. Земляков, В.М. Гладков и В. В. Волков (53) 621 ° 922 ° 079 (088 .8) (56) 1. Гдалевич A.È. н др. Полирование деталей лепестковыми кругами. М., 1980, с.4-10 (прототип) . (54) (57) СПОСОБ ПОЛИРОВАНИЯ ДЕТАЛЕИ

ЛЕПЕСТКОВЫМИ КРУГАМИ, прН котором инструменту сообщают вращение, а лепестки s зоне резания деформируют, отличающийся тем, что, с целью повышения стойкости лепесткового инструмента, лепестки деформируют потоком воздуха или жидкости, который направляют на рабочую поверхHbcTb лепестков.

1093529

Составитель Л.Сергеева

Редактор Г.Волкова ТехредВ.Далекорей

Корректор Л.Шеньо

Заказ 3353/14 Тираж 737

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Подписное

ФИлиал ППП Патент, г. Ужгород, ул. Проектная, 4

Изобретение относится к механообработке деталей, а именно к шлифованию и полированию лепестковыми кругами °

Иэв ес тен способ полирования деталей, при котором инструменту сообщают вращение, а лепестки в зоне резания деформируют (1).

Согласно способу полирования лепестковыми кругами лепестки разворачиваются под углом к оси вращения инструмента.

Очевидно, что в этом случае сила резания, воздействующая на единичный лепесток, раскладывается на нормальную и тангенциальную составляющие.

Причем тангенциальная составляющая оказывает вредное воздействие, отгибая лепестки в сторону. При этом лепестки могут отрываться от ступицы, выпадать иэ круга, объем ткани и аппретирующе-клеевого вещества претерпевает. Упруro-пластические деформации, ослабляя связь абразивных зерен с основой. При этом износ круга происходит не вследствие истирания зерен,а ввиду выкрашивания их.

Целью изобретения является повышение стойкости лепестковых кругов.

Поставленная цель достигается тем, что согласно способу полирования деталей лепестковыми кругами, при котором инструменту сообщают вращение, а лепестки в зоне резания деформируют, последние деформируют потоком воздуха или жидкости, который направляют на рабочую поверхность лепестков.

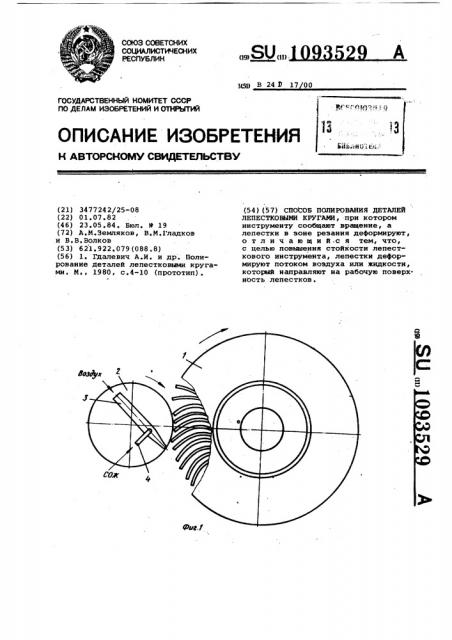

На фиг. 1 и 2 схематично показано

5 выполнение предлагаемого способа полирования лепестковыми кругами.

Полирование деталей предлагаемым способом осуществляется следующим образом.

В момент ввода вращающегося лепесткового круга 1 в контакт с деталью 2 иа рабочую (абразивную) поверхность лепестков перед зоной обработки через сопло 3 подают поток воздуха или жидкости. Под давлением потока лепестки загибаются в сторону, противоположную направлению вращения круга.

Предварительно сдеформированные лепестки входят в зону обработки плавно, беэ удара. Для обеспечения необходимой деформации лепестков регулируют скорость истечения потока из сопла. Направленный на лепестки воздушный поток может затягивать из встроенного сопла 4 СОЖ, распыляя и осаждая ее на рабочих поверхностях лепестков..

Прн наиболее плавном входе лепестков в зону резания, а также при отсутствии разворота лепестков относи30 тельно оси вращения инструмента, а следовательно, и тангенциальной составляющей силы резания, повышается стойкость инструмента.
